厂价直销:

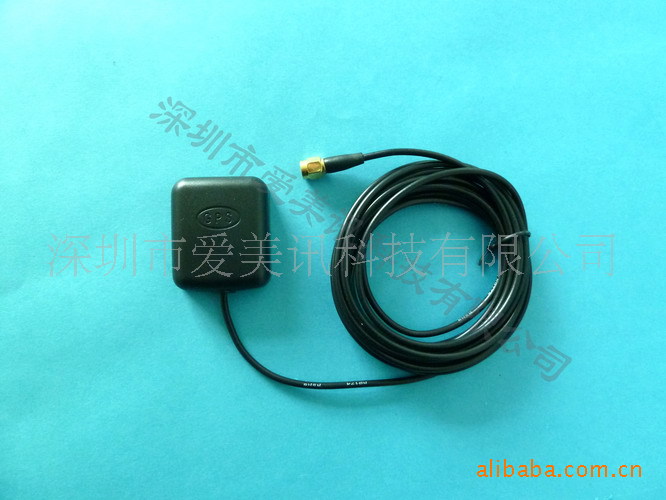

采用环保材料,高性能线材，接收灵敏度极高，带磁铁，可以吸在车顶，线长3米！
1、专业从事GPS天线、授时天线、通信天线等产 品的生产。
2、由于是厂家直销，质量请买家放心，价格、服务等也都具备优势。
3、所售产品一月内如非人为造成的问题，一律更换新的。三月内保修。
gps天线测试报告
一．概述
GPS接收天线的作用，是将卫星来的无线电信号的电磁波能量变换成接收机电子器件可摄取应用的电源。我司的GPS天线是由陶瓷天线体和有源放大器组成。采用塑胶外壳封装，具有防水防潮的特点，该产品体积小巧，天线底部装有磁铁，安装使用方便。

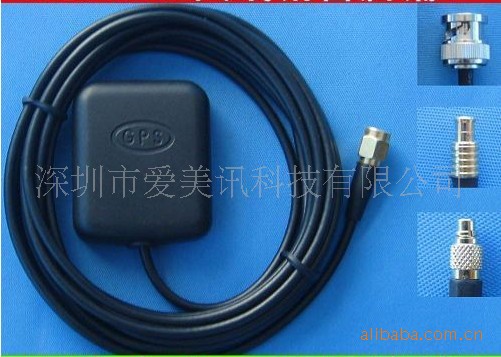

二．产品外观
| 外型尺寸Size | 48*37*15 | 固定方式Mounting | 磁性Magnetic |
| 重量Weight | ＜110(克)gram | 连接器型号Connector | 直头 |
| 外壳颜色Color | 黑Black | 电缆Cable | RG174 3meters |
三．工作条件
温度Temperature：-40℃～+85℃
湿度Humidity：
95﹪～100﹪
四．储藏条件
温度Temperature：-40℃～+85℃
湿度Humidity：
95﹪～100﹪
五．天线特性
NO
|
项目(Item)
|
特性(Specifications)
|
PostEnvironmental Tolerance(境试验后允许附加误差)
|
1
| 接收频率范围（MHz） Range of Receiving Frequency |
1575.42±1.1
|
±2.5MHz
|
2
| 中心频率(30*30m㎡蔽时) Center Frequency(MHz) （with 30mmSpuareGND plane） |
1575.42
|
±3.0
|
3
| 带宽Band Width(MHz) (Retum Loss≤-10dB) |
≥10
|
±0.5MHz
|
4
| 驻波比V.S.W.R(in Center Frequency) |
≤1.5
|
±0.5
|
5
| 增益Gain (Zenith)(dBi typ) (with 70mmSquare GND plane) |
4.5
|
±0.5
|
6
| 轴比Axial Ratio (with 70mm Square GND plan) |
3.0dB
|
±0.2
|
7
| 偏振方式Polarization |
右旋圆极化
Right-Handed Circular
|
----
|
8
| 特性阻抗Impedance(Ω) |
50
|
----
|
9
| 频率温度系数(ppm/℃) Frequency Temperature Coefficient |
0±10
|
---- |
| ||||||||||||||||||||||||||||||||||||
Product Model:GPS
Center Frequency: 1575.42MH+_3MHz
LNA Gain: 28dB
Noise Figure :<1.5dB
V.S.W.R:<2.0
DC:10mA Max
Mounting :Magnetic base
Housing :black
Working Temp:-40 ~85°C
voltage:3-5V
Cable length:3m
Strong magnetic
