5G扇区天线/基站天线 室外双极化基站天线 17DB 90度

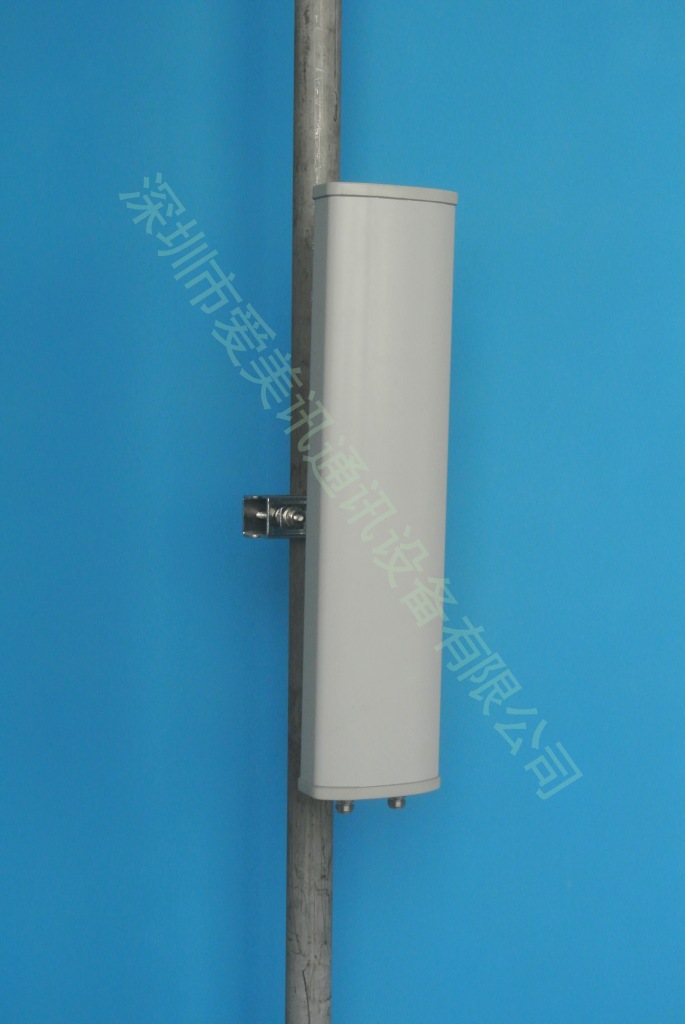

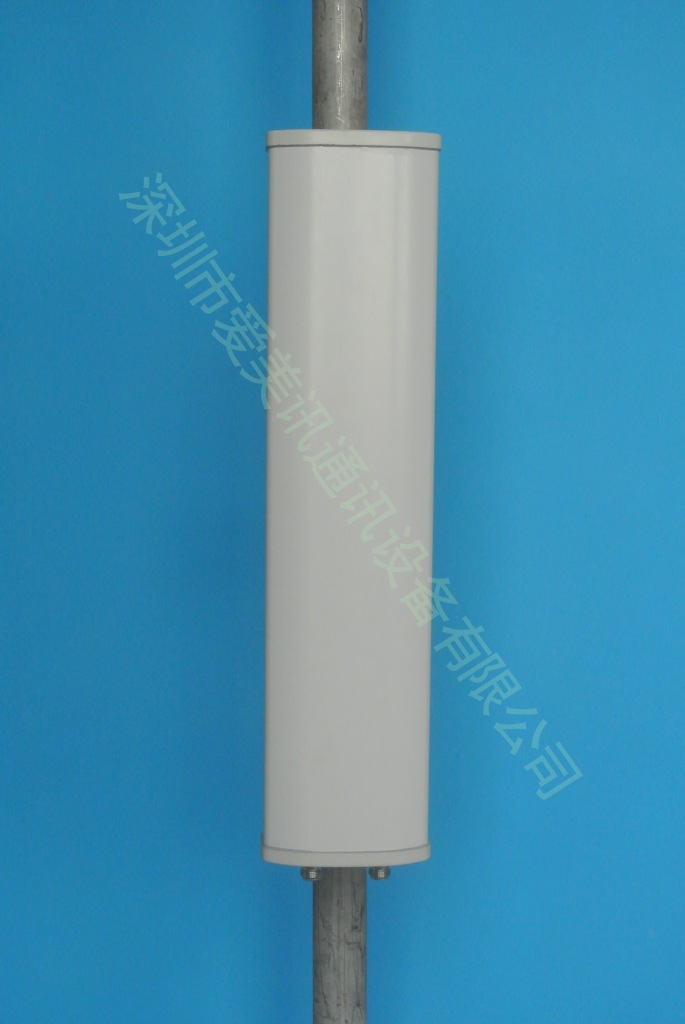

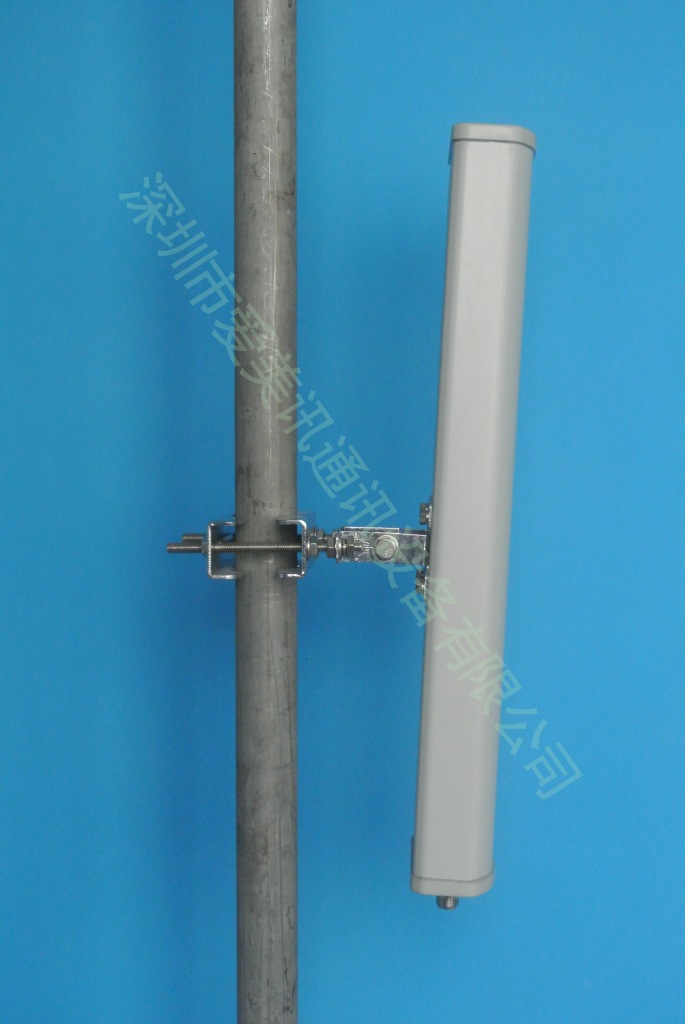

5G扇区天线AMXDP-5158-D17L90图片 |
|
| 5G扇区天线AMXDP-5158-D17L90参数 |
AMXDP-5158-D17L90 电气参数 Electric Specifications | 频率范围 Frequency rang（MHz） | 5100～5850 | 极化方式 Polarization | ±45º | 增益 Gain（dBi） | 2×17 | 波瓣宽度Beamwidth（°） | H:90 V:7 | 前后比Front-to-back ratio（dB） | ≥23 | 输入阻抗Input Impedance（Ω） | 50 | 电压驻波比 VSWR | ≤1.5 | 隔离度Isolation between ports | ≥28dB | 交叉极化鉴别率Cross-polar ratio | ≥15dB@0º ≥10dB@+/-60º | 上第一副瓣抑制Sidelobe suppression for first sidelobe above horizon | 15 dB | 最大功率 Max power（W） | 200 | 雷电保护Lightning protection | 直流接地DC Ground | 机械参数Mechanical Specifications | 接头类型Connector model | 2-N母头 2-N Female | 天线尺寸antenna size （mm） | 500*114*54 | 包装尺寸Packing size（mm） | 530*125*105 | 天线重量Antenna weight （kg） | 1.5 | 天线罩材料Radome material | UPVC | 天线罩颜色Radome color | 灰色Gray | 机械可调倾角Mechanical tilt（°） | 0～10 | 工作温度Working Temperatu（°c） | -40～60 | 极限风速Rated Wind Velocit（m/s） | 60 | 抱杆直径Pole diamete（mm） | 35～50 |
|
5G扇区天线AMXDP-5158-D17L90应用与特点 |
特点： ● 高增益 ● 全天候工作 ● 优化的尺寸 ● 双极化 应用： ● 5.8G WLAN系统 ●无线通信和数据传输系统 |

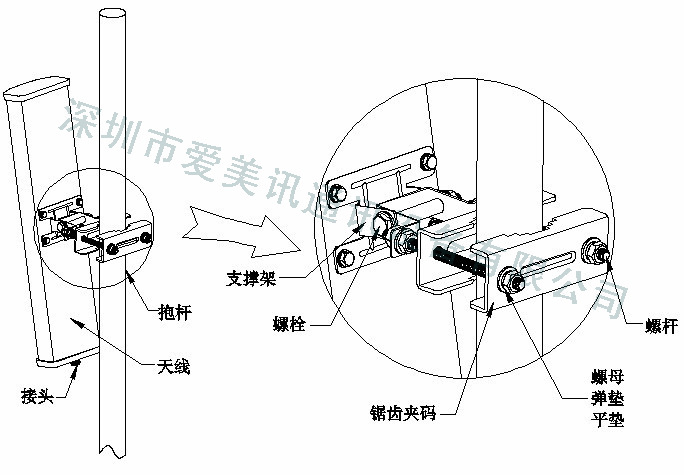

5G扇区天线AMXDP-5158-D17L90安装说明图 |
如图所示：按以下步骤把天线架设在抱杆上，注意调节好天线的倾斜角度，拧紧连接螺丝、螺母。 1. 把天线锯齿夹码上的螺母、弹垫及平垫拧下，拿下外边的锯齿夹码，把天线有接头的一端朝下，用锯齿夹码抱在外径为35～50mm的抱杆上，再把拿下的锯齿夹码穿过M8的螺杆，放上平垫、弹垫，然后拧紧螺母。 2. 取下天线接头护盖，连接天线接头，并注意把天线的接头连接端密封好。 3. 松开连接两支撑架之间的螺栓，适当地调节天线的倾斜角度，使其接收到的信号为最好，然后拧紧所有螺母。 |
