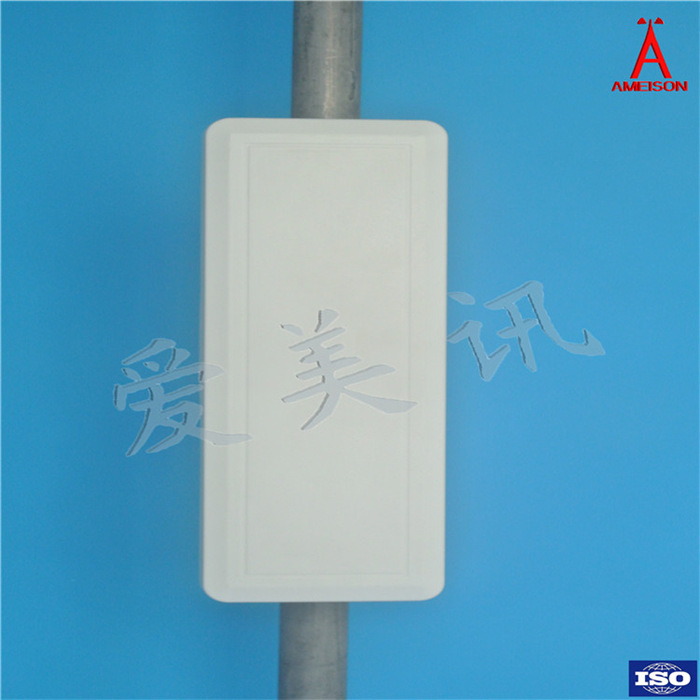

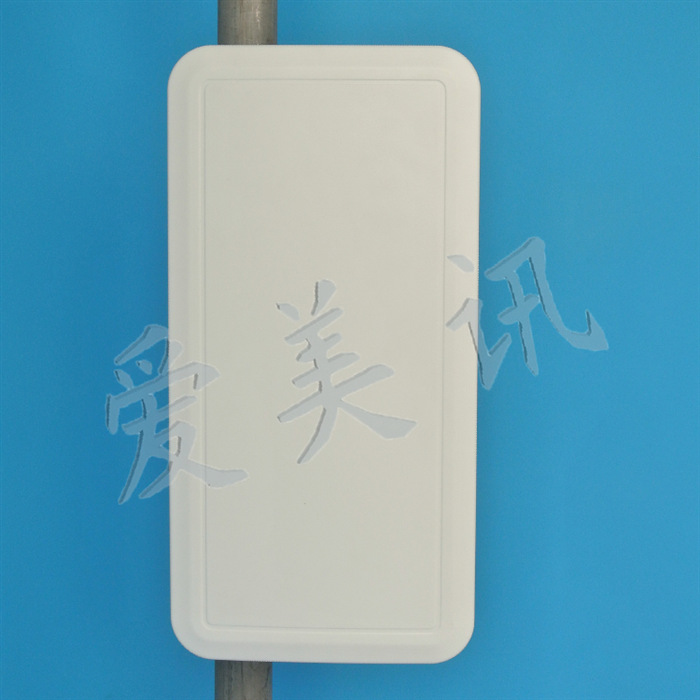

AMXW-2425VH-D11L65 电气参数 Electrical Specifications |
频率范围 Frequency range（MHz） | 2400～2500 |
极化方式 Polarization | 垂直和水平Vertical and Horizontal |
增益 Gain（dBi） | 2×11 |
半功率波瓣宽度Half-power beam width（°） | H: 65 V: 33 |
前后比Front-to-back ratio（dB） | ≥25 |
输入阻抗Input Impedance（Ω） | 50 |
电压驻波比 VSWR | ≤1.5 |
隔离度Isolation between ports | ≥28dB |
交叉极化鉴别率Cross-polar ratio | ≥15dB@0º ≥10dB@+/-60º |
上第一副瓣抑制Sidelobe suppression for first sidelobe above horizon | 15 dB |
最大功率Maximum input power（W） | 200 |
雷电保护Lightning protection | 直流接地DC Ground |
机械参数Mechanical Specifications |
接头类型Input connector type | 2-N母头 2-N Female |
天线尺寸Dimensions-mm (Height/Width/Depth) | 220*122*25 |
包装尺寸Packing size（mm） | 260*160*90 |
天线重量Antenna weight （kg） | 0.37 |
天线罩材料Radome material | ABS |
天线罩颜色Radome color | 白色White |
机械可调倾角Mechanical tilt（°） | 0～10 |
工作温度Operating temperature（°c） | -40～60 |
极限风速Rated Wind Velocity（m/s） | 60 |
抱杆直径Mounting hardware（mm） | ￠30～￠50 |
：
1.此款扇区天线是我们的 现货产品
