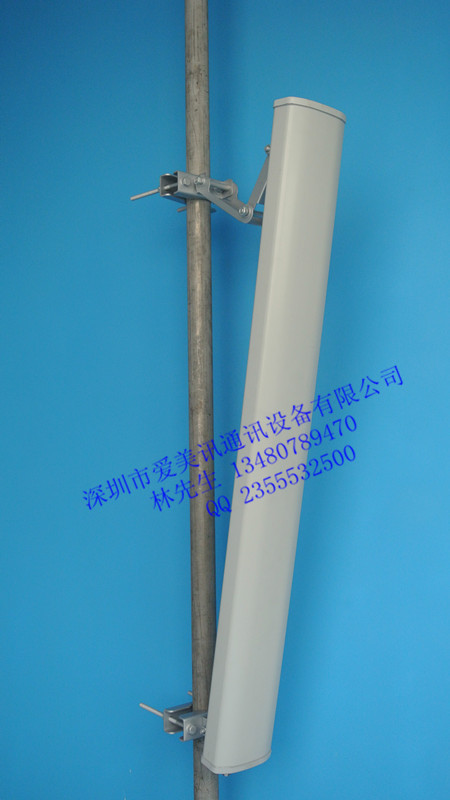

2300-2700MHz定向板状天线
2300-2700MHz Directional Panel Antenna
AMXP-2327V-D17L90
扇区板状天线特点Feature：
● 高增益 High gain
● 全天候工作 Full day working
● 优化的尺寸Optimized dimension
● 可垂直或水平极化Vertical or horizontal
扇区板状天线应用Application：
● 2.3/2.7 GHz WLAN 系统 2.3/2.7 GHz WLAN system
● 2.3/2.7 GHz ISM 频段 2.3/2.7 GHz ISM band
●公共无线热点覆盖 public wireless hot spot coverage
● WiFi 系统 Wi-Fi system
AMXP-2327V-D17L90 电气参数
Electrical Specifications |
频率范围 Frequency range（MHz） | 2300～2700 |
极化方式 Polarization | 垂直Vertical |
增益 Gain（dBi） | 16.5 |
半功率波瓣宽度half-power beam width（°） | H:90
V:7 |
前后比Front-to-back ratio（dB） | ≥23 |
输入阻抗Input Impedance（Ω） | 50 |
电压驻波比 VSWR | ≤1.5 |
上第一副瓣抑制Sidelobe suppression for first sidelobe above horizon | 15 dB |
最大功率Maximum input power（W） | 200 |
雷电保护Lightning protection | 直流接地DC Ground |
机械参数Mechanical Specifications |
接头类型Input connector type | N母头
N Female |
天线尺寸Dimensions-mm (Height/Width/Depth) | 1000*114*54 |
包装尺寸Packing size（mm） | 1080*155*145 |
天线重量Antenna weight （kg） | 6 |
天线罩材料Radome material | UPVC |
天线罩颜色Radome color | 灰色Gray |

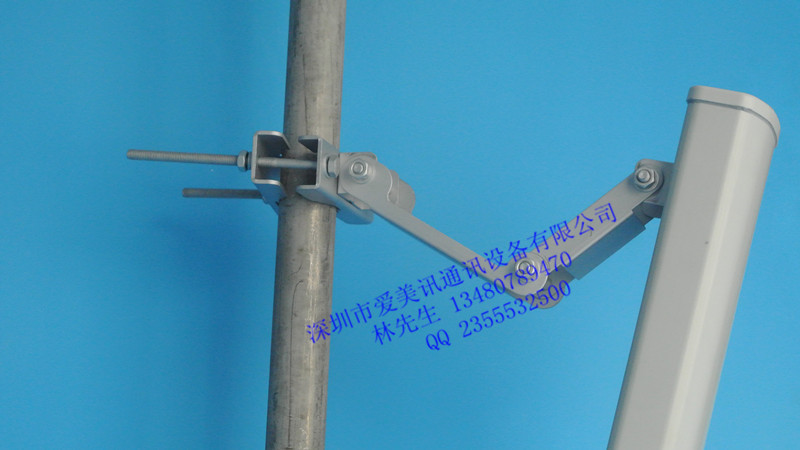

机械可调倾角Mechanical tilt（°） | 0～10 |
工作温度Operating temperature（°c） | -40～60 |
极限风速Rated Wind Velocity（m/s） | 60 |
抱杆直径Mounting hardware（mm） | ￠35～￠75 |
