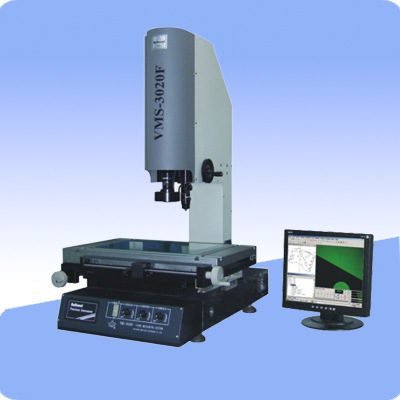

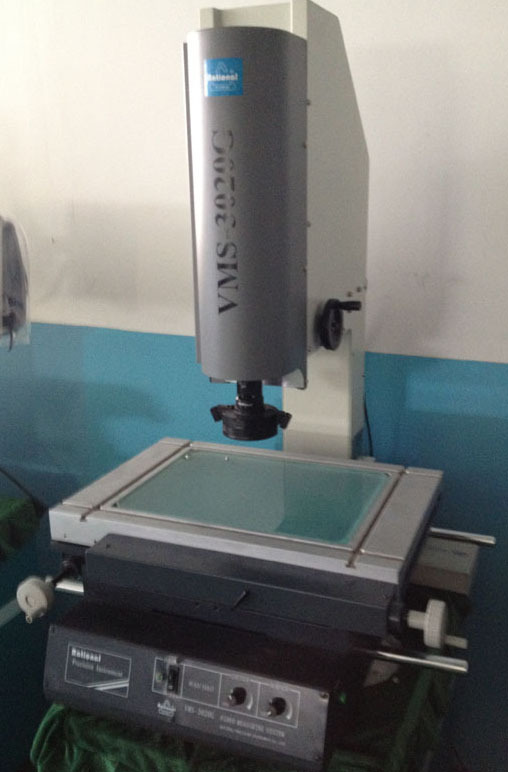

万濠二次元影像测量仪VMS-3020F
F型(增强型)影像仪系列 |
产品用途 |
增强型影像测量仪适用于以二维坐标测量为目的的一切应用领域，广泛应用于在机械、电子、仪表、塑胶等行业。 |
产品特点 |
●多种形式光源，保证满足多样性测量需求
● 软件辅助调光，便于使用者知道光栅否过度饱和
● 激光指示器专利技术方便对焦和定位
● 可实现高度辅助测量
● 采用T型槽工作台，方便各种夹治具的安装，不受限制(VMS-1510F机型除外)
● 光栅尺分辨力为0.5μm
● 脚踏开关与软件配合，操作更简便
● 可选配：十字线、DC3000数显表、同轴光镜头、智能倍率识别镜头、电脑 |
技术规格参数 |
仪器型号 | VMS-3020F |
工作台 | 金属台尺寸(mm) | 500*330 |
玻璃台尺寸(mm) | 350*250 |
运动行程(mm) | 300*200 |
仪器重量(kg) | 140 | |
外形尺寸(长*宽*高)mm | 760*600*900 | |
Z轴升降行程(mm) | 200(特殊订购400) | |
X、Y、Z数显分辨力 | 0.5μm | |
X、Y坐标示值误差 | (2.5+L/100)μm (L为被测长度，单位：mm) | |
影
像
系
统 | 摄像机 | 1/2〞彩色CCD摄像机 | |
变倍镜头 | 变倍镜头/带同轴挂钩变倍镜头(二选一) | |
变倍物镜倍率 | 0.7X--4.5X | |
视频倍率 | 23.5X---148X | |
物方视场 | 11.1mm--1.7mm (物方视场为对角线的长度) | |
表面光源与透射光源均用LED，亮度可调 | |
电 源 | AC110V-220V 50/60Hz | |
功 率 | 50 W (不包含电脑) | |
测
量
与
瞄
准
系
统 | VMS-F/Ⅰ(选)基本型 | 十字线产生器/DC3000/微型打印机(选购) | |
VMS-F/Ⅱ(选)快捷型 | QIM3008软件/USB-302/客户自备电脑 | |
VMS-F/Ⅲ(选)增强型 | QIM3008软件/标准球/M3D-MB软件/USB-303/RENISHAW简易测头/17 "显示器/电脑(选配) | |
仪器配件 | |
仪器配件 | 1X镜筒(标配) | 0.5X镜筒(选配) | 工作距离 | |
变倍镜头 | 0.7X~4.5X | 0.7X~4.5X | mm | |
附加镜 | 视频倍率 | 物方视场(mm) | 视频倍率 | 物方视场(mm) | | | |
0.5X(选配) | 11.8X--74X | 22--3.4 | 5.9X--37X | 44--6.8 | 175 | | |
1X(标配) | 23.5X--148X | 8.1--1.3 | 16.5X--97.5X | 16.2--2.6 | 92 | | |
2X(选配) | 47X--296X | 5.5--0.9 | 23.5X--148X | 11.1--1.7 | 36 | | |
建议放置台：载重需要 ≥350kg 尺寸(长*宽*高)1000*600*500(mm) | |
