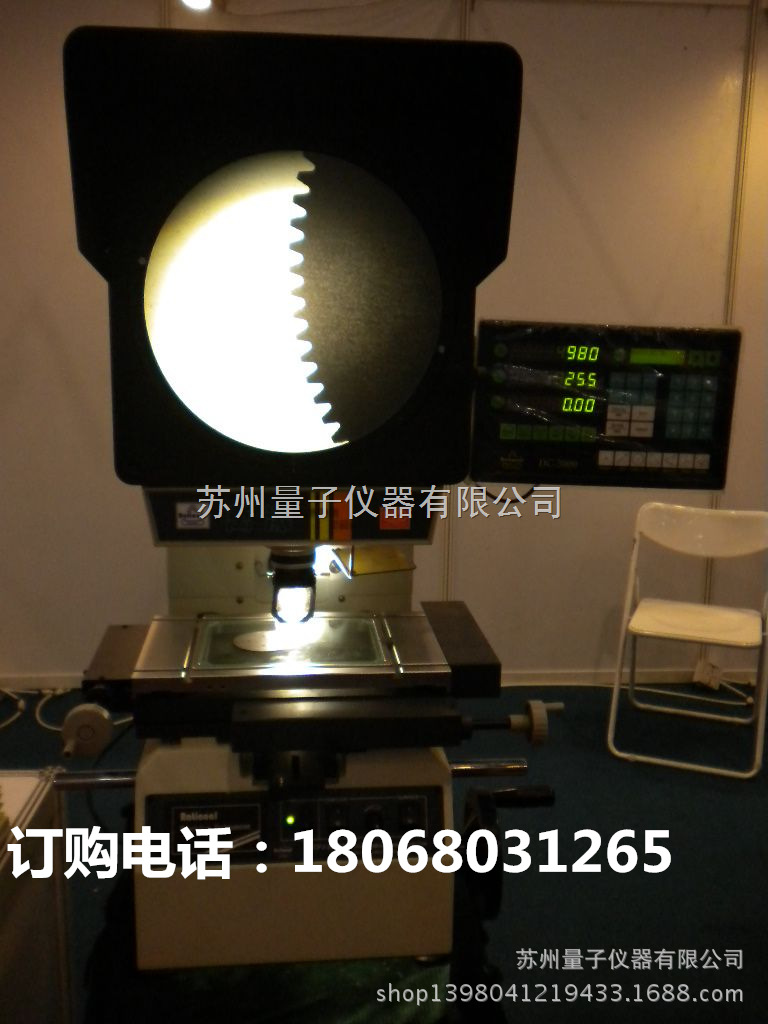

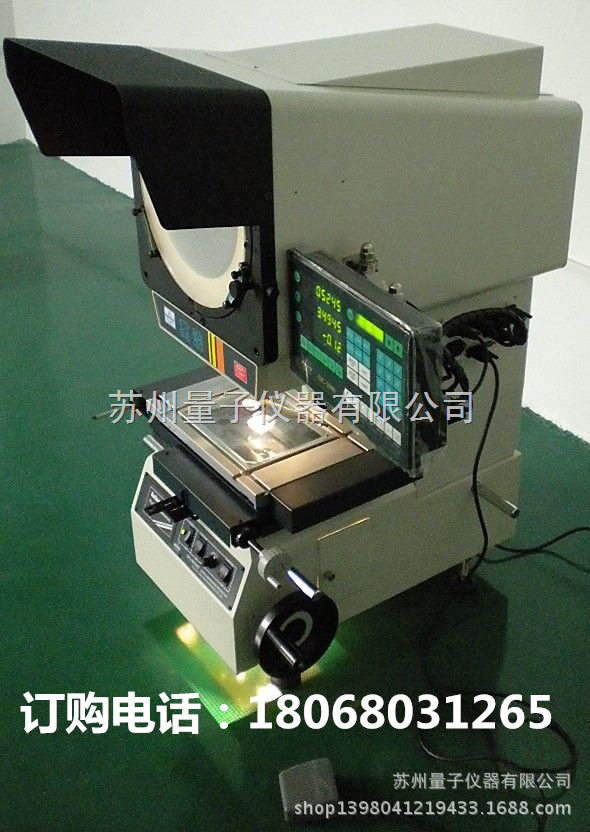

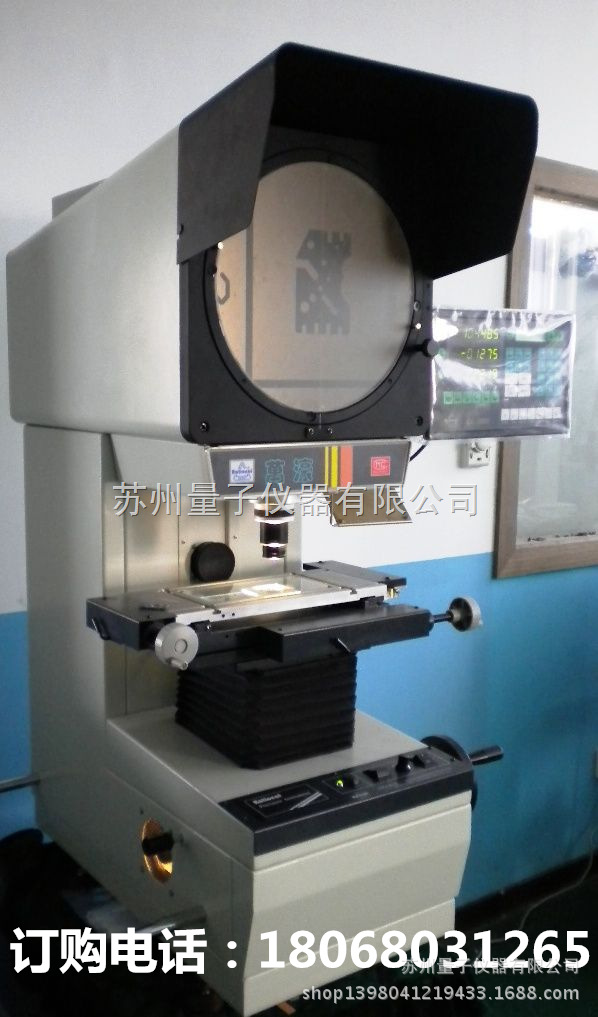

CPJ-4025WФ400精密测量投影仪

主要用途：

CPJ4025WФ400卧式精密测量投影仪是光、机、电相结合的精密测量仪器，广泛用于机械、模具、工具、精密仪器、电子等行业，大专院校、科研院所及各级计量鉴定部门。是计量室和生产车间不可缺少的一种计量鉴定设备。CPJ4025W卧式测量投影仪能高效地检测各种形状复杂零件的轮廓、表面形状，如冲压件、凸轮、齿轮、样板、螺纹及成型刀具等。

CPJ4025W卧式测量投影仪技术规格:

1.投影屏：

投影屏尺寸： Φ400mm

投影屏旋转范围： 0°-360°

旋转角度数显解析度：1 ′ 或0.01°

2.物镜参数

3.工作台：

工作台尺寸： 450×200mm

工作台行程： X向-250mm

Z向-150mm

Y向调焦行程：100mm

摆 动 范 围：±15°(可特制±25°)

X、Z向数显分辨率：0.5μm

4.二维数据处理系统。

5.照明光源：透射照明24V/150W 反射照明24V/150W

6.外形尺寸：1215×646×1210（mm）

7.仪器重量：240kg

主要附件（选）：

物镜 5X、20X、50X、100X

平面工作台 圆工作台 顶针架

内外顶针 V型架 放大镜

50mm标准尺

500mm普通玻璃尺
