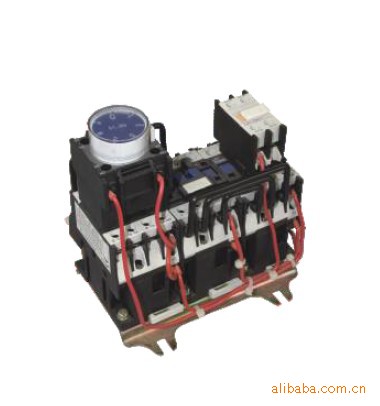

CTX3星三角减压启动器
CTX3星三角减压启动器规格：CTX3-123、CTX3-183、CTX3-253、CTX3-323、CTX3-403、CTX3-503、CTX3-653、CTX3-803、CTX3-953，LC3-D123、LC3-D183、LC3-D253、LC3-D323、LC3-D403、LC3-D503、LC3-D653、LC3-D803、LC3-D953
1、适用范围
CTX3星三角减压启动器（LC3-D星三角减压启动器），适用于交流50Hz或60Hz，在AC-3使用类别下，额定工作电压为380V、控制功率至80KW的三相鼠笼型感应电动机，用于控制电机定子绕组由“星形”至“三角形”换接启动、运行及停止。配装相应规格的热过载电器后可实现对电动机的过载及断相保护。CTX3星三角减压启动器不适用于可逆转换，不适用于AC-4适用类别。
该产品符合GB14048.4、IEC60947-4-1标准。
2、CTX3星三角减压启动器型号含义
CTX 3—□
CT——星三角减压启动器
X——小型
3 ——设计序号
—□——最大交流接触器的额定工作电流A
3、CTX3星三角减压启动器工作条件和安装条件:
CTX3星三角减压启动器周围空气温度为-5℃~+40℃，且24h内平均值不超过+35℃。
CTX3星三角减压启动器海拔：海拔不超过2000m.
CTX3星三角减压启动器大气环境条件：在+40℃时，大气的相对湿度不超过50%；在较低温度下可允许有较高相对湿度，最湿月的月平最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%，因温度变化在产品上发生的凝露的情况必须采取措施；
污染等级：3级；
CTX3星三角减压启动器安装类别：III类；
CTX3星三角减压启动器安装条件：安装面与垂直面的倾斜度不大于±5°。
冲动振动：产品应安装和使用在无显著摇动和冲击、振动的地方。
4、CTX3星三角减压启动器项目参数及启动器配套表
以下型号为CTX3-12、18、25、32、40、50、65、80、95
主回路接触器
隔离用KM2 CJX2-1210、1810、2510、3210、4011、5011、6511、8011、9511
△运转KM3 CJX2-1201、1801、2501、3201、4011、5011、6511、8011、9511
Y运转KM1 CJX2-0901、1201、1201、2501、2501、4011、4011、5011、6511
热继电器
电流整定范围(A) 9-13、 12-18、17-25、23-32、30-40、37-50、48-65、63-80、80-95
型号 JRS4-1316、1321、1322、2353、3355、3357、3359、3363、3365
CTX3星三角减压启动器控制电机功率（KW）
220V三相鼠笼电机KW：5.5、7.5、11、15、18.5、25、30、40、40
380V三相鼠笼电机KW：11、15、18.5、25、33、 45、55、75、80
415V三相鼠笼电机KW：11、15、22、 25、37、 45、59、75、80
660V三相鼠笼电机KW：11、22、25、 30、37、 5、59、75、80
AC-3、380V时额定工作电流(A)
20、31、43、 55、69、86、112、138、164
配熔断器 20、32、50、 63、80、100、125、160、200
单只重量（KG） 1.5、1.7、1.8、 2、4.36、4.36、4.36、5.2、5.2
