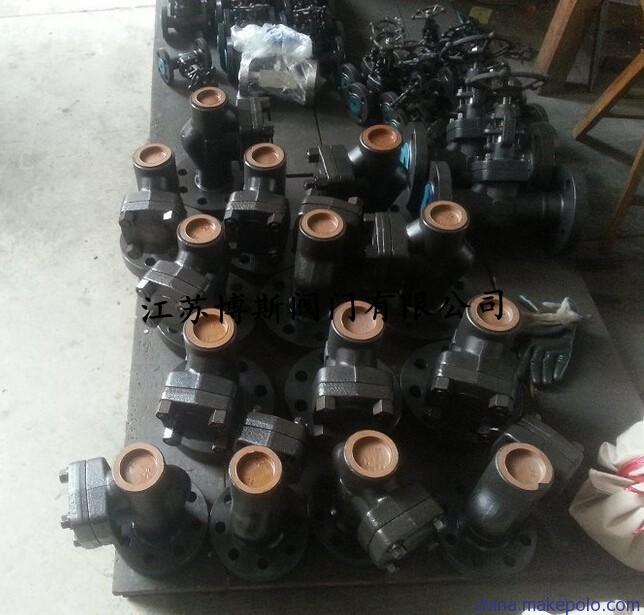

H61Y-600LB锻钢止回阀
锻钢止回阀有三种阀盖设计形式。种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(304夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
止回阀存在三种不同的设计结构。它们是升降式止回阀，球式止回阀和旋启式止回阀。
止回阀制造标准
止回阀的设计与制造符合MSSP-118和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25.
承插端符合ASME B16.11，螺纹连接端 (NPT) 符合ANSI/ASME B1.20.1
材质明细表
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM |
Type A105 | Type F22 | Type F304(L) | Type F316(L) |
1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 阀瓣 | A276 410 | A276 304 | A276 304(L) | A276 316(L) |
3 | 垫片 | 304夹柔性石墨 | 304 + PTFE |
4 | 阀盖 | A105 | A182 F22 | A182 F304 L | A182 F316(L) |
5 | 铭牌 | SS |
6 | 螺栓 | A193 B7 | A193 B16 | A193 B8M | A193 B8M |
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 |
适用温度 | -29~425 oC | -29~550 oC | -29~180 oC |
注意：客户需求的其他材质也可采用。密封面材料配对客户指定内件代号决定
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸(MM)和重量(KG) 800Lb
规格 | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
通径 | | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 |
H | 61 | 61 | 65 | 79 | 95 | 103 | 118 | 132 |
重量 | 螺栓式 | 1.4 | 1.2 | 1.5 | 3.1 | 3.9 | 5.6 | 8.9 | 12.5 |
焊接式 | 1.1 | 1.0 | 1.2 | 2.9 | 3.3 | 4.9 | 8.1 | 10.9 |
