适用范围

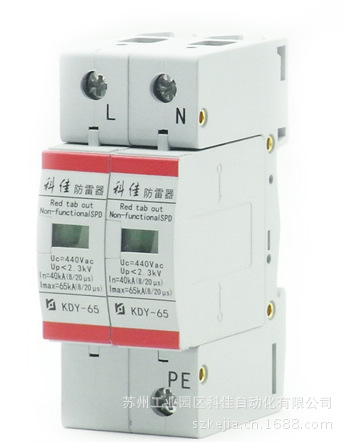

KDY-65/440/2P电源防雷模块适用于配电室、配电柜、开关柜等系统的电源保护，安装于楼层或计算机电源系统机房分配电箱处或工控系统机房分配电箱处。KDY-65/440/2P电源防雷模块内置过热过流保护功能，采用高能压敏元件和先进防雷技术精心制作，高速电流泄放，可用于雷击区第一级防雷。
功能特点
压敏型电涌保护器，最大可承受通流容量为65kA ；
内置多级热脱扣装置，为供电网络正常运行提供可靠保护；
电压保护水平低、响应速度快、无续流；
故障指示窗口，采用红色警示色标提示用户防雷器已出现故障。
技术参数
型号 | KDY-65 | KDY-65F |
适用电源 | 220/380V（总配电系统用） | |
电源系统 | TT-TN-IT | 电源零线 |
标称工作电压 Un | AC220V /380V | |
最大持续工作电压 Uc | AC440V | 255V |
标称通流容量 In | 40kA(8/20μs) | |
最大容通电流 Imax | 65kA(8/20μs) | 60kA(8/20μs) |
电压保护水平 Up | <2300V | <1200V |
遥信接点 | 无 | 无 |
前置熔断器 | 40A | |
响应时间 | 25ns |
使用环境温度 | -40℃~+80℃ |
最小导线截面 | 6mm2单股线 |
最大导线截面 | 25mm2多股线/16mm2单股线 |
外壳材料 | 符合 UL94 V-0 |
防护等级 | IP20 |
安装方式 | 35mm DIN导轨， EN 60715标准 |
测试标准 | GB/T 18802.1-2002 |
选型参考
三相五线选用 KDY-65-4P
三相四线选用 KDY-65-3P或KDY-65-3P+1
单相三线选用 KDY-65-2P
单相两线选用 KDY-65-2P或KDY-65-1P+1
安装说明
1、 应用于配电系统为220V电源雷电保护，并联安装在楼层分配电箱或机房配电箱电源进线端，配35mm电气导轨，可采用凯文 连接方式。安装前必须切断电源，严禁带电操作。
2、 L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器开关，检查工作状态是否正常。
3、 防雷模块在使用期间，应定期检测并查看劣化指示窗状态，当指示窗呈红色或遥信端子输出报警信号时，表示防雷模块出现故障，应及时维修或更换。
4、 所有接线必须牢固及可靠电气连接。
5、 防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于10Ω
