适用范围

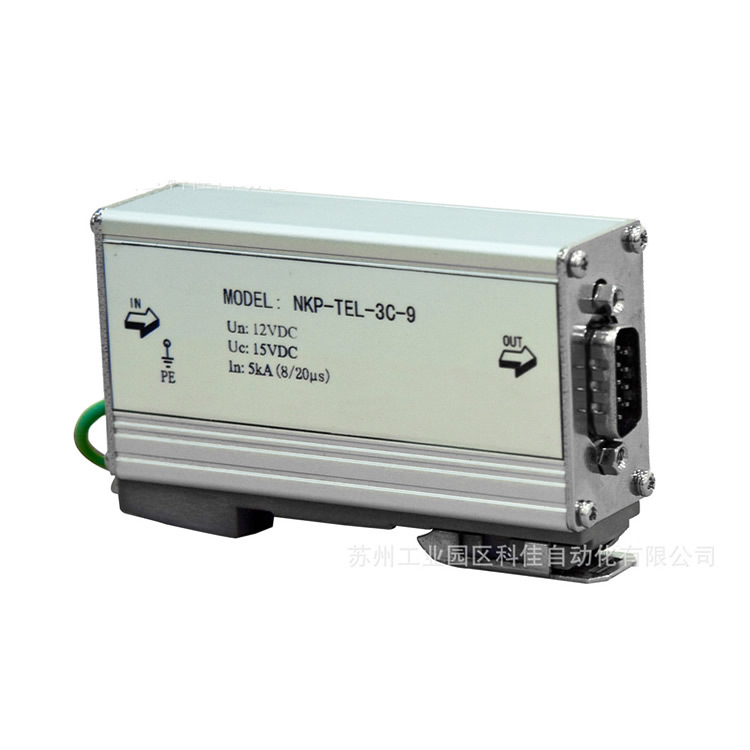

NKP-TEL-3C-9信号防雷保护器依据IEC通信防雷器标准设计,接口采用DB9插口,连线方便可靠。该系列产品,具有通流容量大,反应速度快的特点,能有效确保信号的正常传输,可为高速数据通讯提供良好的安全保障。防雷器采用进口高品质的快速箝位半导体器件,具有最大10kA的浪涌通流容量和准确箝位电压,并具有双重的过流保护功能。当受到浪涌冲击时,浪涌电流通过防雷器浪涌支路泄放到大地,防雷器将输出电压限制在设备安全允许的范围之内。防雷、防浪涌保护器经受浪涌冲击放电后能回到初始状态,无需特别维护。
技术参数
规格型号 | NKP-TEL-3C-9 |
额定工作电压UN | 12 VDC |
最大持续工作电压UC | 15 VDC |
In时的电压保护水平UP(8/20 us) | 线对线≤45 V,线对地≤100 V |
冲击放电电压UP(1KV/20 us) | 线对线≤20 V,线对地≤700 V |
额定负载电流IL(室温下) | 180 mA |
浪涌通流容量(8/20 us) | In:5 kA Imax:10 kA |
插入损耗 | ≤0.5 dB |
响应时间 | <1 ns |
接口方式 | DB9内部直连,5脚GND |
外形尺寸 | 93mm×55mm×25mm |
最大传输速率 | 20Mbit/s |
工作温度范围 | -25℃~80℃ |
工作相对温度(室温下) | ≤95% |
工作海拔高度 | ≤3000m |
