适用范围

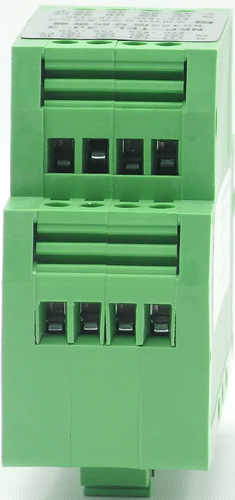

NKP-TEL-3J-3数字信号防雷器主要用于RS422接口、工业控制互联网、专线、自动控制和仪表线路、数据线等设备保护，还可用于电流环中的传感器、二次仪表的保护，使被保护设备免受感应过电压、操作过电压和静电放电等所造成的损坏。
主要特点
◆通流容量大，多级保护；
◆串联式，输出残压低，响应时间快；
◆传输速率高，使用频率范围大；
◆体积小、重量轻，安装接线方便，维护简单。
技术参数
型号 | NKP-TEL-3J-1 | NKP-TEL-3J-2 | NKP-TEL-3J-3 |
典型应用 | 数字通讯串行口 | 数字通讯串行口 | 数字通讯串行口 |
标称工作电压 Un | RS232：12V | RS485/RS422：22.5V | 12V |
最大持续工作电压Uc | RS232：18V | RS485/RS422：24V | 24V |
标称放电电流In | 5000A(8/20μs) | 5000A(8/20μs) | 5000A(8/20μs) |
最大放电电流Imax | 10000A(8/20μs) | 10000A(8/20μs) | 10000A(8/20μs) |
电压保护水平 Up | ≤130V | ≤110V | ≤140V |
反应速度 | 10-12秒 |
插入损耗 | <0.3 dB（10MHz） |
最大数据传输率 | 10Mbps |
输入/输出接口 | 端子接线式 |
使用环境温度 | -40℃~+80℃ |
外壳材料 | PA66阻燃塑料外壳 |
防护等级 | IP20 |
安装方式 | 35mmDIN导轨、EN60715标准 |
测试标准 | GB/T 18802.21-2002 |
选型参考
NKP-TEL-3J-1 RS232防雷，端子接口
NKP-TEL-3J-2 RS485单路防雷，端子接口
NKP-TEL-3J-2（双）RS485双路防雷，端子接口
NKP-TEL-3J-3 RS422防雷，端子接口
安装与维护
· 防雷器串联在被保护设备与信号通道之间；
· 防雷器的输入端(IN)与信号通道相连，输出端(OUT)与被保护设备相连并紧靠被保护设备安装，不能接反；
· 把防雷器的接地线与防雷系统接地排可靠连接，接线越短越好，最长不能超过1m。
· 本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期;
·当系统工作出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。
