适用范围

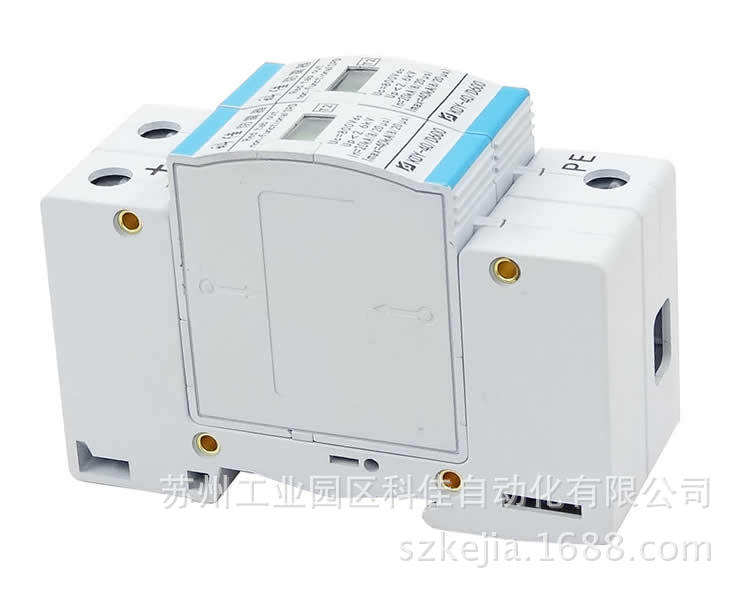

KDY-40模块化直流电源电涌保护器是依据GB18802.1相关标准设计,应用于直流电源系统的防雷保护产品。具备较高的雷电流泄放能力,每个模块的最大放电电流可以达到40KA。产品为标准35mm导轨式安装,安装简便,单个模块可插拔更换。根据不同的直流电源可选择各种相对应的规格,通过不同数量的组合可适用于多路直流供电系统。
选型参考
直流220V:KDY-40-D220/D110
直流110V:KDY-40-D110
直流48V:KDY-40-D48
直流600V:KDY-40/D600
直流900V:KDY-40/D900
技术参数
型号 | KDY-40-D220/D110/D48 | KDY-40/D900、KDY-40/D600 |
适用电源 | DC220V、DC110V | DC900V、DC600V |
最大连续交流工作电压Uc | DC320V、DC220V | DC1200V、DC800V |
额定冲击电流限制电压Up | 800V、700V | 3.8kV、2.6kV |
标称放电电流In | 20kA(8/20μs) | 20kA(8/20μs) |
最大放电电流Imax | 40kA(8/20μs) | 40kA(8/20μs) |
连接电缆最小面积(Min) | 4mm2/多芯软电缆 | 4mm2/多芯软电缆 |
连接电缆最小面积(Max) | 6mm2/多芯软电缆 | 6mm2/多芯软电缆 |
SPD保护符合EN61643-11 | Type2 | Type2 |
响应时间tA | <25ns | <25ns |
漏电流 | <30μA | <30μA |
工作温度tU | -40℃~+70℃ | -40℃~+70℃ |
外壳防护等级 | IP20 | IP20 |
外壳材料 | PA66 UL94-V-0 | PA66 UL94-V-0 |
安装方式 | 35mm DIN导轨, EN 60715标准 | 35mm DIN导轨, EN 60715标准 |
