适用范围
KDY-20模块化直流电源电涌保护器是依据GB18802.1相关标准设计，应用于直流电源系统的防雷保护产品。具备较高的雷电流泄放能力，每个模块的最大放电电流可以达到20KA。产品为标准35mm导轨式安装，安装简便，单个模块可插拔更换。根据不同的直流电源可选择各种相对应的规格，通过不同数量的组合可适用于多路直流供电系统。
选型参考
直流220V：KDY-20-D220/D110
直流110V：KDY-20-D110
直流48V：KDY-20-D48
直流600V：KDY-20/D600
直流900V：KDY-20/D900
技术参数
型号 | KDY-20-D220/D110/D48 | KDY-20/D900、KDY-20/D600 |
适用电源 | DC220V、DC110V | DC900V、DC600V |
最大连续交流工作电压Uc | DC320V、DC220V | DC1200V、DC800V |
额定冲击电流限制电压Up | 800V、700V | 3.2kV、2.3kV |
标称放电电流In | 10kA（8/20μs） | 10kA（8/20μs） |
最大放电电流Imax | 20kA（8/20μs） | 20kA（8/20μs） |
连接电缆最小面积（Min） | 4mm2/多芯软电缆 | 4mm2/多芯软电缆 |
连接电缆最小面积（Max） | 6mm2/多芯软电缆 | 6mm2/多芯软电缆 |
SPD保护符合EN61643-11 | Type2 | Type2 |
响应时间tA | <25ns | <25ns |
漏电流 | <30μA | <30μA |
工作温度tU | -40℃~+70℃ | -40℃~+70℃ |
外壳防护等级 | IP20 | IP20 |
外壳材料 | PA66 UL94-V-0 | PA66 UL94-V-0 |
安装方式 | 35mm DIN导轨， EN 60715标准 | 35mm DIN导轨， EN 60715标准 |

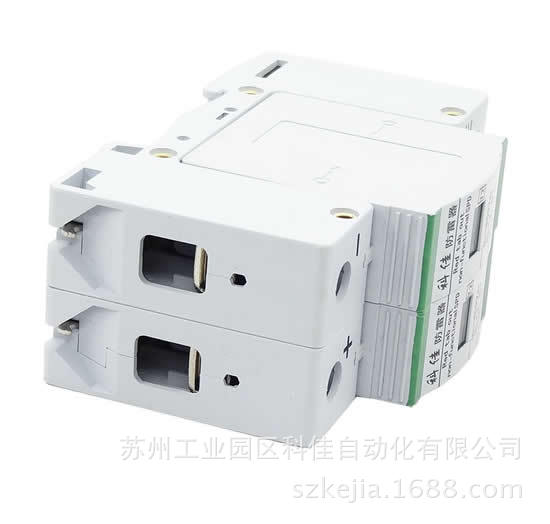

产品细节
