索尼Magnescale磁栅尺专用信号读数头PL101-N
产品介绍
- 产品信息
- 名称: 读数头
- 品牌：索尼Magnescale
- 货号：PL101-N
产品简介：
磁栅尺信号读写头PL101-N,PL101-R,PL101-RH,通过与MJ500,MJ600,MJ620相连接实现对位移的检测并产生A/B相信号的反馈输出。精度+/-10μm，分辨率1μm，响应速度6.4米/秒～56米/秒。配用磁尺：SL700,SL710,SL720,SL730.
产品特点&连接示意图：
产品特点：
磁栅尺信号读写头PL1011.非接触检测单元；2.耐油、灰尘、振动、冲击能力强；3.直线位移检测，与SL700磁尺配用时可产生模拟信号输出；4.当连接MJ500/600/620系列转换器时可产生A/B相输出信号；5.有多种配置可供选择，可选择量适合客户应用的配置；6.适用于贴片机，光碟机等；7.耐油、耐振动、耐污染及耐久性；8.结构简单，易安装，使用寿命长，与金属相同的热膨胀系数。

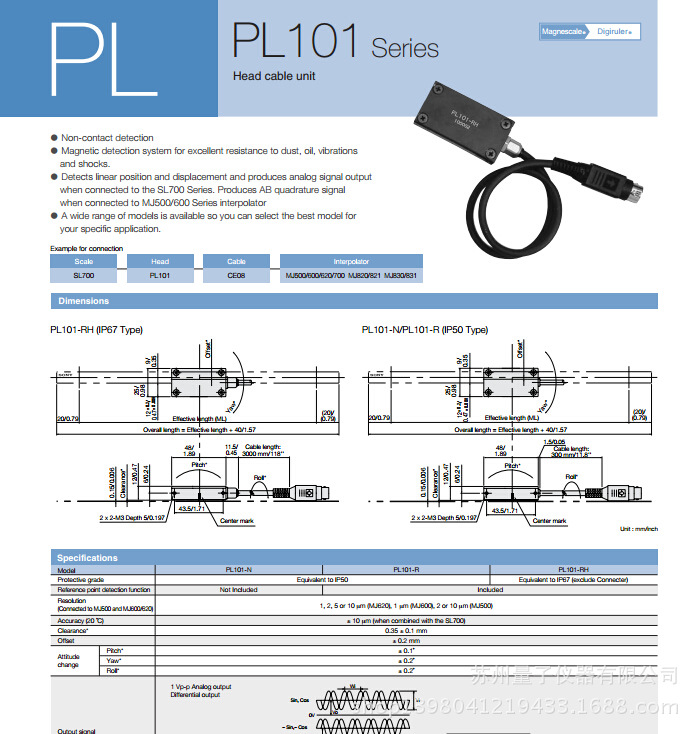

连接示意图:
技术参数：
型号 | PL101-N | PL101-R | PL101-RH |
防护等级 | 符合IP50 | 符合IP67（不包括接头） |
原点读取 | 无 | 有 |
解析度 | 1，2，5 or10μm（MJ620）,1μm（MJ600），2 or 10μm(MJ500) |
精度（温度为20?C时） | ±10μm（当与SL700型组合时） |
与尺的间隙 | 0.35±0.1mm |
水平面 | ±0.2mm |
高度改变 | 间隔 | ±0.1度 |
偏移 | ±0.2度 |
转动 | ±0.2度 |
供应电压 | DC 5V±5% |
消耗功率 | 最大150mA（0.8W） |
最大响应速度 | 6.4m/s |
线长 | 300mm | 3000mm |
重量 | 60g | 150g |
工作温度 | 0～+45℃ |
存储温度 | -20～+50℃ |
符合标准 | EMI:EN55011 Group 1 Class A EMS:EN50082-2 FCC Part 15 Subpart B Class A ICES-003 CLASS A之数位器材 |
延长线（选项） | CK-T12型(1米) CK-T13型（3米） CK-T14型（5米） CK-T15型（10米） 当使用延长线时最长可延长10米 |
