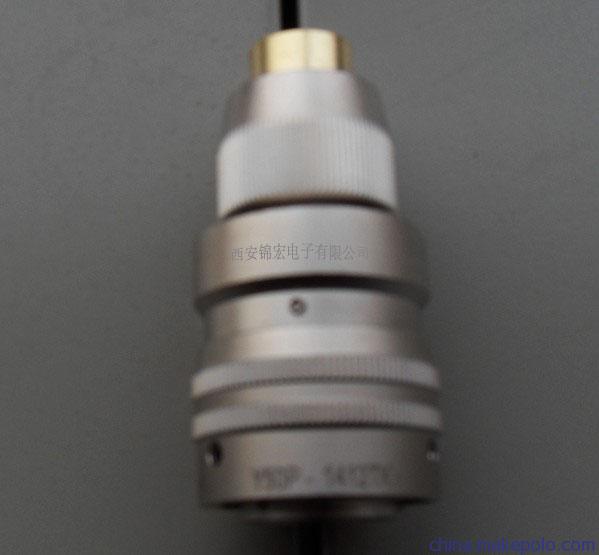

西安锦宏电子有限公司长期供应Y2,Y3,Y5,Y11,Y17,Y19,Y22,Y27,Y36,Y50,Y50DX,Y50EX，P,Q等系列圆形连接器和J7,J9,J14,J28,J30,J30J，J41等系列矩形连接器， 欢迎前来咨询 订购 联系人:范经理 电话：18192056706/029-89352058 QQ：1670468981 （温馨提示：本店铺所有产品所标价格均只作为临时参考价，不作为成交价，各位客户在确定购买前请咨询确认最终成交价格） Y50X系列圆形连接器,插头插座
该产品符合GJB101A-98标准，并参照MIL-C-26482标准，同一型号对应插头，插座可以互配。本产品卡口连接，具有快速连接，接触可靠，体积小，密度高，耐环境性好等优点。广泛用于航空、航天、航海、野战通讯、战车、工交电力、邮电铁路指挥系统等电气及电子设备的线路连接。产品标记代号 1、圆形电连接器2、设计序号3、X 普通焊接式、P 焊接屏蔽胶封、M 压接胶封、H 玻璃烧接（插座）4、壳体号：08，10，12，14，16，18，20，22，245、芯 数：绝缘安装板孔位排列号6、插头插座类别号：T 插头、Z 插座7、接触件类别：J 插针、K 插孔、S 穿墙式插针孔8、插座安装方式：10 方形法兰盘、11 圆形法兰盘、14 螺帽拼紧式、10-2方形法兰座带电缆罩 插头形式：1 接地压紧式、2 夹线板式、3 简封式、4 防波抗拉式、 5-90°弯头式、F 防水式压接式9、绝缘安装板位置：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ，其中Ⅲ不写出
产品技术特性
使用环境条件工作温度：~55℃~+125℃相对温度：温度40±2℃时达标90%~95%工作气压：101.33Kpa~1.33pa振 动：振频为10HZ~2000HZ，加速度196m/s2冲 击：加速度980.7 m/s2碰 撞：加速度392 m/s2绝缘电阻：正常大气条件下 不小于3000MΩ 高温条件下 不小于500MΩ 潮湿条件下 不小于20MΩ抗电强度:交流500V气密性:普通插座不大于6X10-2Pal/s寿 命:插拔500次执行标准: Q/321283LSB04-1999《Y50系列圆形电连接器》
主要技术特性
插针直径(mm)11.5工作电流(A)510材 料铜合金铁合金铜合金铁合金接触电阻≤5≤15≤3≤10
特点：1、五键槽系统可防误插，保证正确插合。2、采用卡钉螺旋槽，可用视觉和听觉检查插头插座是否插合到位。3、安装在插座表面的三只卡钉圆周均布滑入相应的插头连接环螺旋槽，到槽底端，卡钉的嗒声，表示插头到位，保证连接器绝对锁紧。
备注：
Y50X:表示产品设计序列号。
08 :表示壳体号。
02 :表示接触件数量即芯数

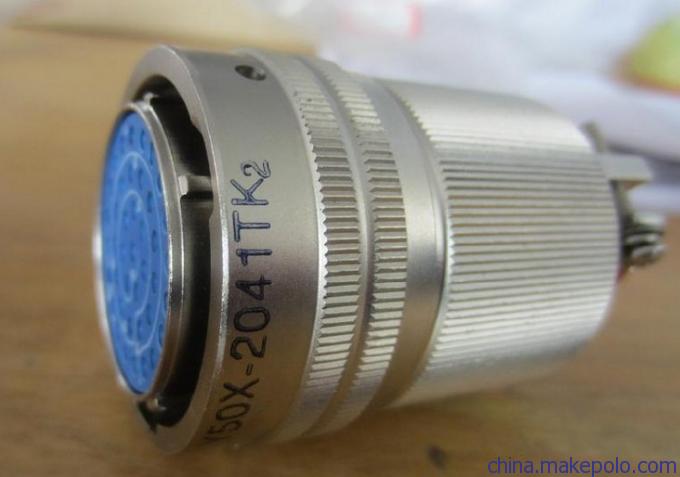

TK2 :表示插头装插孔，尾部形式为电缆夹线板式，另外还有TK1，TK3,TK4,TK5,TK6可供选择.
ZJ10 :表示方形法兰式插座装插针，另外还有ZJ11，ZJ14可供选择.
