| 商品用处 |

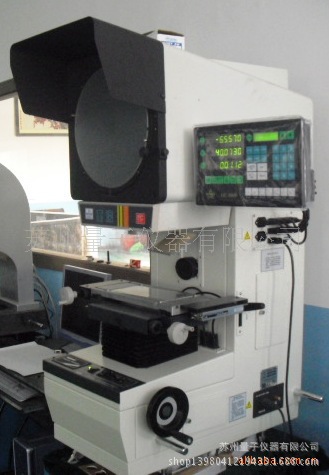

| CPJ-3010投影仪，测量投影仪是光、机、电一体化的精细高效丈量仪器。立式投影仪的工件印象可所以全正像也可认为倒像，丈量简易直观，效率高。仪器光学质量优秀，物镜成明晰，放大倍率精确。在透射光照明下，概括丈量误差小于0.08%。概括投影仪广泛用于机械、外表、电子、轻工等职业院校、研究所、计量检定部分。概括投影仪能高效检测各种形状杂乱工件的概括尺度和外表形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。 |
| 商品特色 |
| CPJ-3010投影仪，万濠投影仪结构紧凑，外形简洁漂亮，经济实用，可靠性好，坐标示值误差可达（3+L/75）μm,概括投影仪可以高效的对工件进行直接丈量和对比丈量，例如：冲压件、齿轮、螺纹，刀具等。数字式丈量投影仪在机械制造、电子、模具、仪器外表和挂钟等职业都得到了广泛的使用。 |
| 技能标准参数 |
| 仪器类型 | 反像型 CPJ-3010 |
| 作业台 | 金属台面尺度(mm) | 306*152 |
| 玻璃台尺度(mm) | 175*100 |
| X坐标行程(mm) | 100 |
| Y坐标行程(mm) | 50 |
| Z坐标行程(mm) | 90(调焦) |
| 仪器丈量精度(μm) | 2.5+L/75(L为被测长度,单位：mm) |
| X、Y坐标数显分辨力 | 0.5μm |
| 外形尺度 | 长*宽*高(mm) 770*550*1100 |
| 仪器重量(kg) | 125 |
| 投影屏 | 投影屏尺度(mm) | Ф 312，使用规模 > Ф300(刻有米字线) |
| 投影旋转规模 | 0~360° |
| 旋转角度数显分辨力 | 1 ′ 或0.01° |
| 物镜 | | 放大倍数 | 10X(选) | 20X(选) | 50X(选) | 100X(选) | | 物方线视场(mm) | Ф30 | Ф15 | Ф6 | Ф3 | | 物方作业间隔(mm) | 77.7 | 44.3 | 38.4 | 25.3 | | 丈量最大高度(mm) | 80 | 80 | 80 | 80 |
|
| 仪器电源 | 110V/240V(AC) 50/60Hz |
| 总功率 | 400W |
| 主张放置台 | 载重 ≥250kg 尺度(长*宽*高) 800*550*650(mm) |
| 数据处理系统 | DC-3000 多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、间隔，角度丈量 RS-232数据输出 |
| 仪器照明 | 透射与反射照明光源均为24V，150W卤素灯 |
| 冷却方法 | 强制风冷(三轴流电扇) |
| 仪器选配件 | 微型打印机、光学寻边器等 M2D -CPJ 软件等——概况请见投影仪附件明细 |
| 另本机标配：WJ1-Z76圆作业台组件（印有“rational”商标） |
