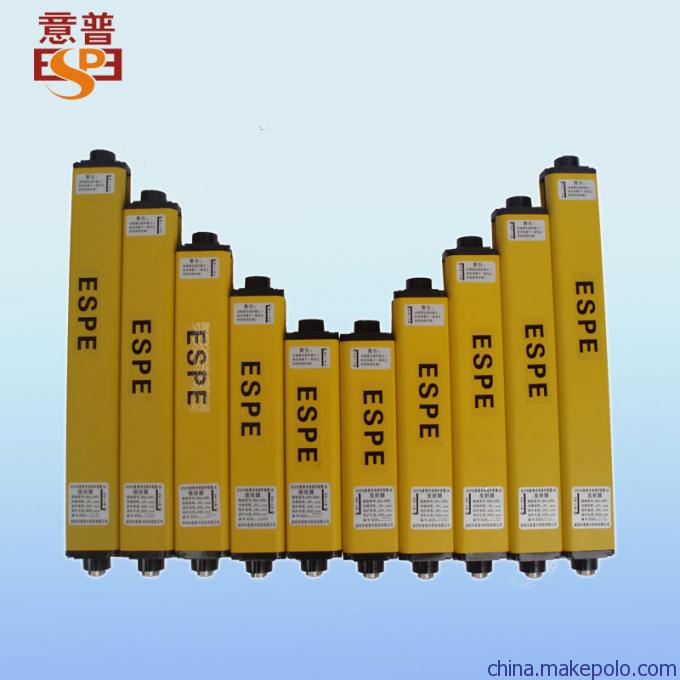

ELG小型通用型光栅
安全光幕产品性能特点：
1.全程自检、采用国际技术
2.抗震性好、性能稳定
3.高分辨力，可保护手指、手掌、人体
4.安装方式简单多样
5.光轴对准容易
6.抗光、电磁干扰强
7.低功耗设计
8.响应时间短、可靠性高
9.体积小巧，尺寸27MM*35MM
10.精度更高、使用更放心
ELG小型通用型光栅产品参数：
外形尺寸 | 27*35 |
检测距离 | 0.1m-2m |
光轴数 | 6-32（再长可定做） |
分辨率 | 15 mm 25mm 45mm |
光轴间距 | 10mm 20mm 40mm |
供电电压 | 24VDC±20% |
功率 | 5W |
响应时间 | 15ms |
输出类型 | NPN或PNP |
输出电流 | ≤200mA |
外壳防护等级 | IP65 |
工作环境温度 | -10~55℃ |
电源隔离形式 | DC-DC |
选型表:
光束数量 | 光牰间距（10mm） | 光牰间距（20mm） | 光牰间距（40mm） |
输出方式：PNP 和NPN | 保护高度/mm | 输出方式：PNP 和NPN | 保护高度/mm | 输出方式：PNP 和NPN | 保护高度/mm |
6 | ELG 0610 | 50 | ELG 0620 | 100 | ELG 0640 | 200 |
8 | ELG 0810 | 70 | ELG 0820 | 140 | ELG 0840 | 280 |
10 | ELG 1010 | 90 | ELG 1020 | 180 | ELG 1040 | 360 |
12 | ELG 1210 | 110 | ELG 1220 | 220 | ELG 1240 | 440 |
14 | ELG 1410 | 130 | ELG 1420 | 260 | ELG 1440 | 520 |
16 | ELG 1610 | 150 | ELG 1620 | 300 | ELG 1640 | 600 |
18 | ELG 1810 | 170 | ELG 1820 | 340 | ELG 1840 | 680 |
20 | ELG 2010 | 190 | ELG 2020 | 380 | ELG 2040 | 760 |
22 | ELG 2210 | 210 | ELG 2220 | 420 | ELG 2240 | 840 |
24 | ELG 2410 | 230 | ELG 2420 | 460 | ELG 2440 | 920 |
26 | ELG 2610 | 250 | ELG 2620 | 500 | ELG 2640 | 1000 |
28 | ELG 2810 | 270 | ELG 2820 | 540 | ELG 2840 | 1080 |
30 | ELG 3010 | 290 | ELG 3020 | 580 | ELG 3040 | 1160 |
32 | ELG 3210 | 310 | ELG 3220 | 620 | ELG 3240 | 1240 |
ELG小型通用型光栅尺寸图：
ELG小型通用型光栅控制原理：
发光器发射光信号直接由受光器接受，形成保护光幕，受光器监控光幕的通断状态，并将光幕的通断状态信号通过内部电路处理，直接输出低电平（通光时）或高电平（挡光时），通过传输线接到PLC或报警器报警电路，实现机床的停车或安全报警。
组成单元：

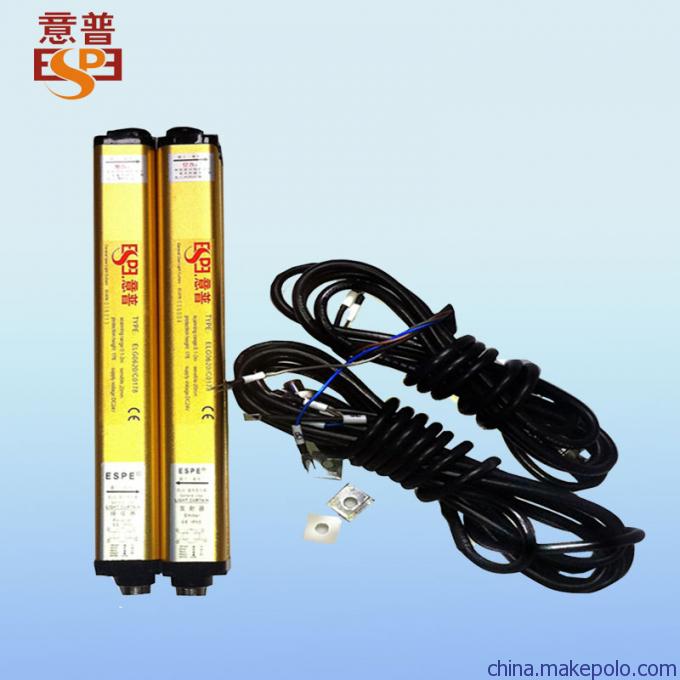

1.本产品由发光器、受光器、传输数据线，L型支架四部分组成；具体详细见图示及外形尺寸;
2.在用户无特殊说明的情况下，传输数据线均按标准长度：2.5米和3.5米各一条供货。
