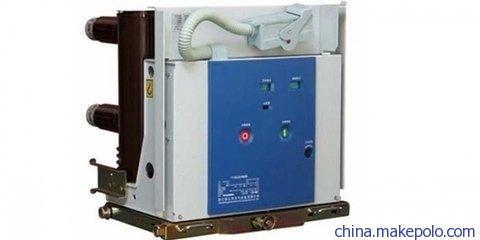

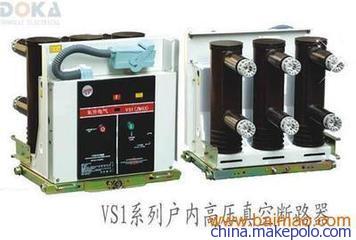

ZN73-12户内永磁真空断路器说明:品牌厦门施耐德宝光型号VS1极数3P额定频率50(Hz)额定绝缘电压12K(V)灭弧方式真空断路器机械寿命20(万次)产品认证ISO9001 ZN73-12户内永磁真空断路器是三相交流50Hz，额定电压为12kV的户内装置，可供工矿企业，发电厂及变电站电气设施的控制及保护之用，并适用于频繁操作的场所。该断路器可进行频繁的操作，具有多次开断性能。该断路器设计成前后分装结构，既可作为固定式安装的单元，也可与底盘车配装作单独手车使用。该断路器采用永磁操作机构，具有零部件数量少，操作程序简单、可靠性高等特点。二、正常使用环境条件a.环境温度不大于＋40℃，不低于-30℃；b.海拔高度≦1000m; c.空气相对湿度：日平均值不大于95%，月平均值不大于90%；d.地震烈度不超过8度；注：偏离正常使用条件可与制造厂家协商解决。三、产品型号、名称及意义四、技术数据：表1.ZN73-12户内永磁真空断路器主要技术参数序号名称单位数量1额定电压kV 12 2额定绝缘水平1min工频耐压kV 42/48额定雷电冲击耐压kV 75/85 3额定操作顺序0-t-co-t1-co*断路器型号额定电流额定开断电流kA额定短路关合电流kA额定短路持续时间(s)开断次数机械寿命VS1-12/M 630、1250 20/20 50/63 4 100 40000 1250、1600、2000、2500 31.5 80 4 50 40000 1600、2000、2500、3150 40 100 4 30 40000 *注：20、25、31.5kA t=0.3s t1=180s表2：断路器调整后机械特性参数序号名称单位数据1触头开距mm 11±1 2接触行程mm 3.5±1 3三相分闸同期性ms≤2 4合闸触头弹跳时间ms≤2 5合闸触头接触压力N 20kA 25kA 31.5kA 40kA 2000±200 2400±200 3100±200 4750±250 6平均分闸速度m/s 1.0-1.4 7平均合闸速度m/s 0.6-0.9 8分闸时间ms≤60 9合闸时间ms≤100 10燃弧时间ms≤15 11开断时间ms≤65 12动静触头累计允许磨损厚度mm 3表3：永磁操作机构的技术参数序列项目单位参数1动铁芯行程Mm 35 2合闸控制电流A 1A 3分闸电流A 2.6A 4额定操作电压V DC220V五、结构1、断路器总体结构ZN73-12户内永磁真空断路器可分为固定式和抽出式两种，详见图5、6。总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇铸而成，因而它特别抗爬电，这种结构设计，大大地减少粉尘在灭弧室表面聚积，不仅可以防止真空灭弧室受到外部因素的影响，而且可以确保即使在湿热及严重污秽环境下，也可以对电压效应呈现出高阻态。2、永磁操动机构详见图1、2(图略)图1、永磁操动机构示意简图图2、外型图永磁操作机构共由七个零件组成：1为静铁芯，为机构提供磁路通道；2为动铁芯，是整个机构中最重要的运动部件；3、4为永久磁体，为机构提供保持时所需的动力；5、6为分闸线圈；7为驱动杆，是机构与断路器传动机构的联接纽带。克服了传统电磁机构和弹簧机构的固有弊端，取消了传统机构中易损的储能、锁扣机械装置，具有结构简单、寿命长、性能可靠、耐磨损、免维护的特点。六、工作原理1、永磁操动机构原理当断路器处于合闸或分闸位置时，线圈中无电流通过，永久磁铁利用动静铁芯提供的低磁阻抗通道将铁芯保持在上下极限位置，而不需要任何机械锁扣。当有动作信号时，合闸或分闸线圈中的电流产生磁势，动、静铁芯中由线圈产生的磁场与永磁体产生的磁场叠加合成，动铁芯连同固定在上面的驱动杆，在合成磁场力的作用下，在规定的时间内以规定的速度驱动开关本体完成开合任务。此机构之所以被称为两位式双稳态原理结构，是由于动铁芯在行程终止的两个位置，不需要消耗任何能量即可保持。而传统的电磁机构，动铁芯是通过弹簧的作用被保持在行程的一端，而在行程的另一端，靠机械锁扣或电磁能量进行保护。由上述可知，永磁操动机构是通过将电磁铁与永久磁铁特殊结合，来实现传统断路器操动机构的全部功能：由永久磁铁代替传统的脱锁扣机构来实现极限位置的保持功能，由分合闸线圈来提供操作时所需要的能量。可以看出，由于工作原理的改变，整个机构的零部件总数大幅减少，使机构的整体可靠性有可能得到大幅提高。由于永磁机构本身的特点，可以提高断路器的可靠性，同时合分闸特性又只与线圈参数有关，因此永磁机构的分合闸特性可以通过电子或微机系统来控制，实现速度特性的智能控制，具有自检测功能。控制回路可采用电子控制、外接合闸直流接触器，其控制原理详见图3、4：(图略)图3、双稳态永磁操动机构电子控制原理图图4外接直流接触器控制原理图2、灭弧室灭弧原理ZN73-12户内永磁真空断路器采用真空灭弧室，以真空作为灭弧和绝缘介质，灭弧室具有极高的真空度，当动、静触头在操动机构作用下带电分闸时，在触头间将会产生真空电弧，同时由于触头的特殊结构，在触头间隙中也会产生适当的纵磁场，促使真空电弧保持为扩散型，并使电弧均匀分布在触头表面燃烧，维持低的电弧电压，在电流自然过零时，残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或聚在触头表面和罩上，灭弧室断口的介质绝缘强度很快被恢复，从而电弧被熄灭，达到分断的目的，由于该真空断路器采用磁场控制真空电弧，因而具有强而稳的开断电流的能力。
