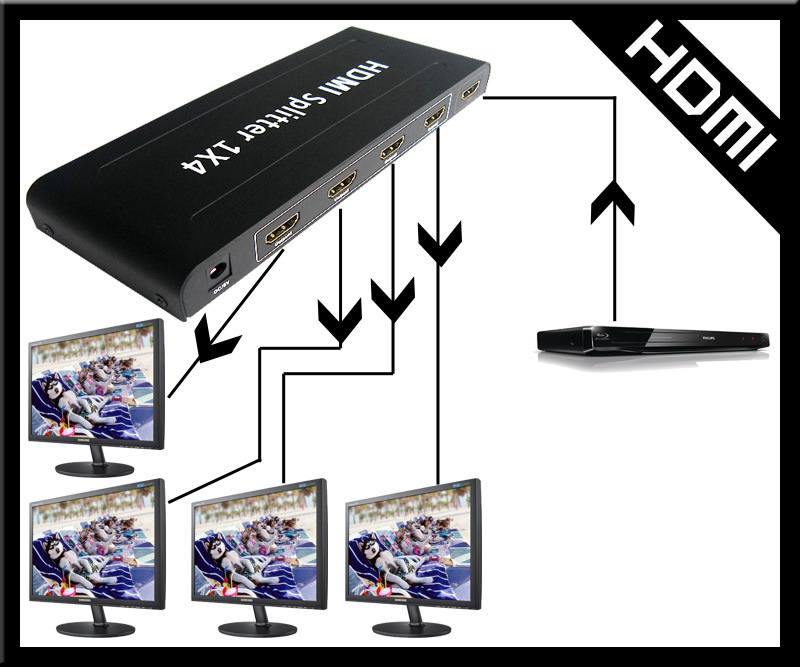

这款1 x4 HDMI分配器可以把一个高清信号源连接到四个高清显示终端。它可以很容易地将一个高清信号源所产生的高清信号分配到四台支持高清信号的显示器或者投影机上。另外，把它接在一根HDMI线的信号输出端时，可对HDMI信号进行放大。
本公司所生产设备为以下应用提供解决方案：如对噪声、传输距离及安全有限制的场所、数据中心控制、信息分配、会议室演示以及教学环境和公司培训场所。

真诚服务是我们的理念，顾客满意是我们的宗旨。本公司将以最优惠的价格提供给客户最好的产品，并竭诚为客户提供优质服务。

产品简介

产品特点：

l一路HDMI1.3b版本信号输入分配成四路HDMI1.3b版本信号输出

l兼容HDCP1.2

l支持3D

l支持CEC

l支持30/36位深色

l支持蓝光DVD24/50/60fs/HD-DVD/xvYCC

l音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD

l支持信号时序重整。

l使用AWG26 HDMI 1.3版本的标准线缆，输入传输距离可达15米，输出传 输

距离可达25米。

l无信号损失

l安装简单

l需要DC5V/1A规格的电源

随机配送附件图示:

1、5V电压电源适配器

2、说明书一份

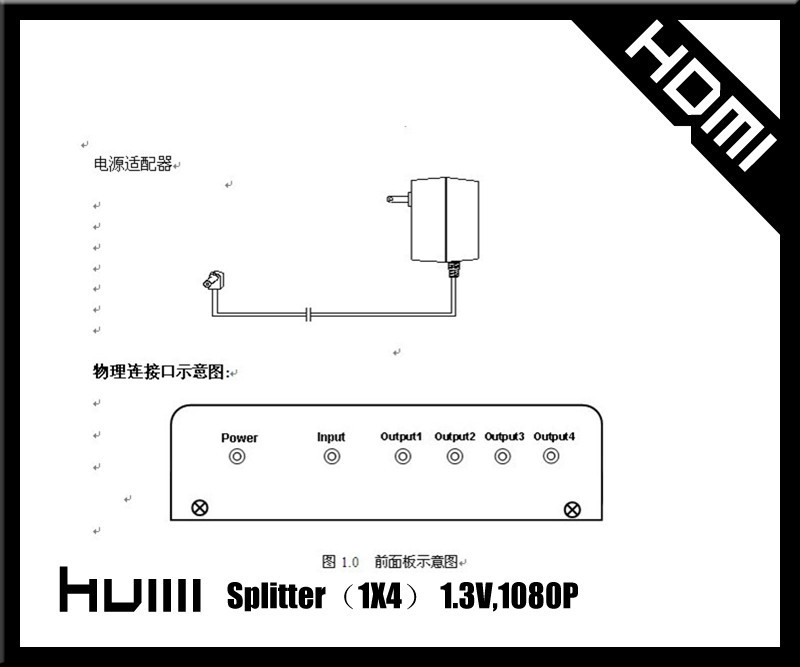

电源适配器

物理连接口示意图:

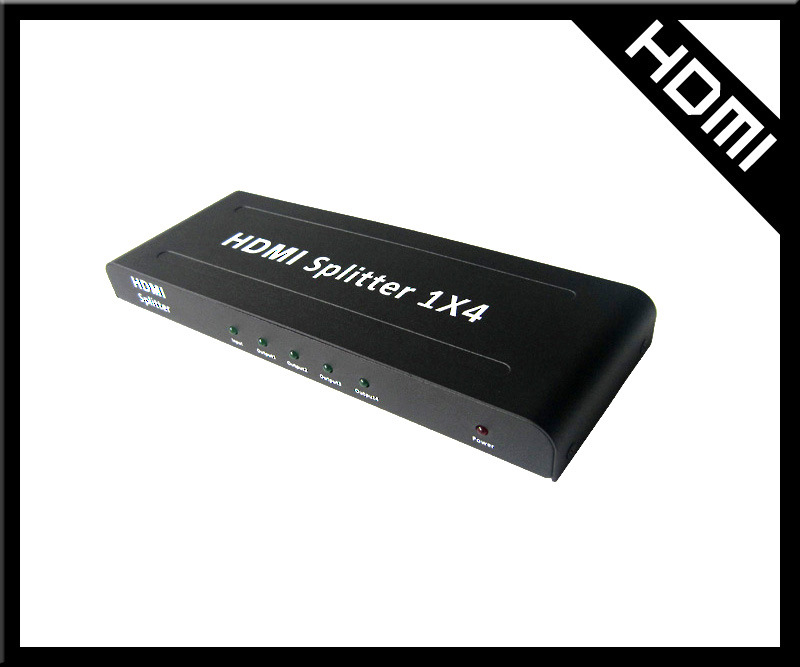

图1.0前面板示意图

Power：电源指示灯

Input：HDMI输入指示灯

Output 1 - Output 4：HDMI输出指示灯

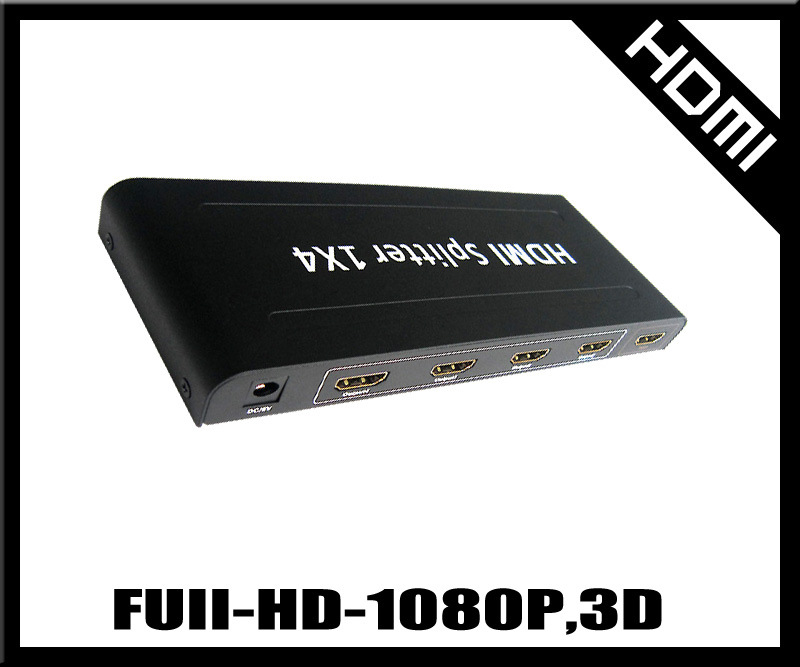

图1.1后面板和测面板示意图

Output1- Output4：HDMI输出接口

Input: HDMI输入接口

+DC 5V: 5V直流电源接口

连接与操作:

1. 通过一条HDMI线缆，把高清信号源和分配器的输入口连接起来。
2. 通过HDMI线缆，把分配器的输出端与显示器连接起来。
3. 把5V的电源和分配器连接起来。

产品规格:                              HDSP0104M

HDMI版本………………………………………….…………………………HDMI1.3b.

HDCP版本………….………………………………..………………………HDCP1.2

HDMI分辨率………..……..…24/50/60fs/1080P/1080i/720p/576p/576i/480P/480i

支持音频色彩格式……………….……………………………24位/深色30位/36位

支持音频格式………….. DTS-HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD

最大传输带宽………………………………………………………………….225MHz

最大传输速率..…………..……………………………………………………6.75Gbps

输入输出TMDS信号………………………………..…..….………0.5-1.5Vp-p(TTL)

输入输出DDC信号…………… …………………….………………...…5Vp-p(TTL)

输入线缆长度….…………….……………≤15m AWG26 HDMI 1.3 standard cable

输出线缆长度….…………………………≤25m AWG26 HDMI 1.3 standard cable

最大工作电流….……………………………………………………….………600mA

电源适配器规格:……….......交流输入（50 /60HZ）:100V-240V,直流输出:5V/1A

工作温度……….……………….………..…………….….……………(-15 to +55℃)

工作湿度范围…………………..……………..…………...…5 to 90%RH（无冷凝）

尺寸………………………………….…………………..….………115X61X25(mm)

重量……………………………………….……………….…..…………….……190g

注意事项:

请正确使用并妥善保养，以保证产品性能以及正常工作。

在通电前，应仔细检查连接线是否正常，必须在保证所有接口为正常连接。常见故障判断及处理方法如下：
