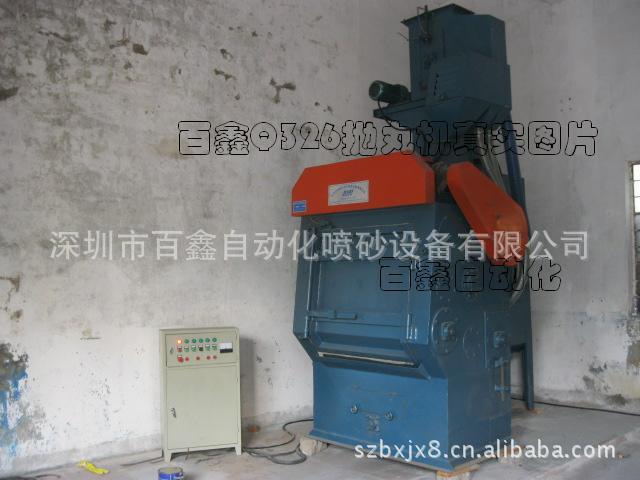

齿轮，弹簧等零件及热处理车间清理薄壁专用抛丸打沙机

一、机器的用途

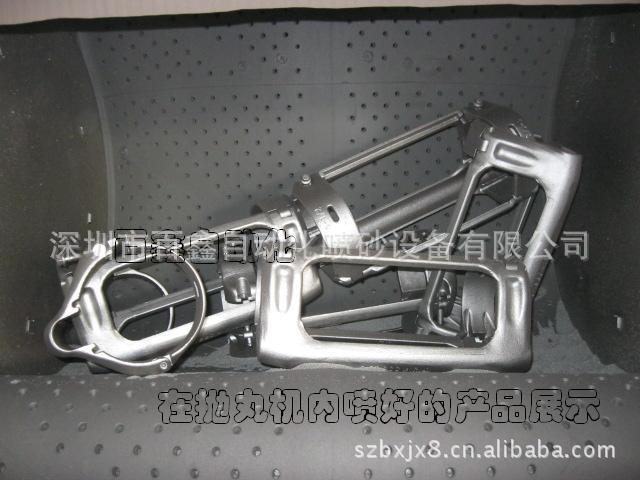

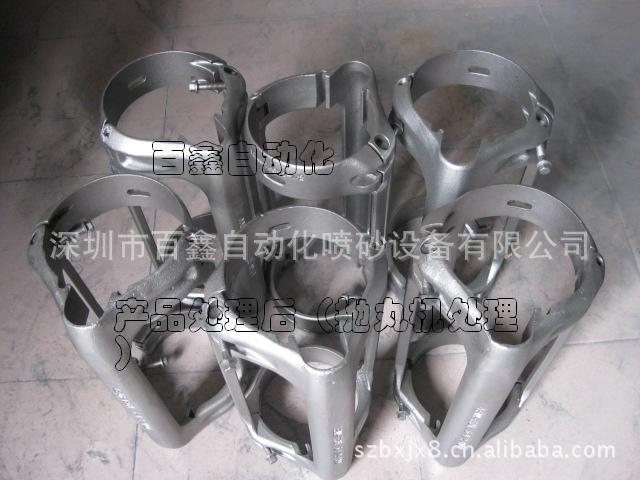

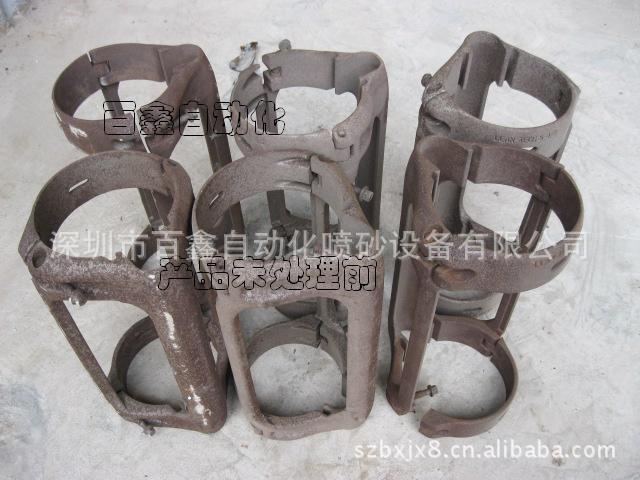

本机适用于小型铸件，锻件，冲压件，齿轮弹簧等零件及热处理车间清理薄壁、除锈、雾化、怕碰撞零件表面的粘砂、氧化皮等附着物，也可用于一些零件的表面强化处理。（不能直接清理高温件，细长油坊，带有毛刺、飞边件，负责易损履带）本机是一种清理效果好，结构紧凑，噪声小，成套性能好的清理设备，具有以下特点：

1、该机采用悬臂离心式抛丸器，具有使用寿命长，结构简单等特点。

2、采用BE型满幕帘风选丸砂分离器，具有良好的分离效果和较高的生产率，对提高叶片寿命有积极的作用。

3、采用耐磨橡胶履带，减少了工件的碰撞损伤现象，降低了机器的噪声。

4、采用布袋式除尘器，粉尘可经过除尘器收集在积尘斗或排除室外，可以改善了工人的劳动环境。

二、技术规格

1、履带端盘直径：φ650mm

2、履带端盘转速：3.5rpm

功率：1.1kw

3、清理工件单件最大重量：10kg

4、滚筒最大载重量：200kg

5、生产率：600~1200kg/h

6、抛丸器

(1)、数量：1个

(2)、叶轮直径：φ380mm

(3)、叶轮转速：2900rpm

(4)、抛丸量：125kg/min

(5)、抛丸器功率：7.5kw

7、除尘风量：2800m3/h

功率：2.2kw

8、提升分离螺旋：2.2kw

9、总装机容量：13.07kw

10、外形尺寸：1700*1250*3538mm

(注：其中生产力与工件形状有关，一般每分钟清理工件表面积≤0.5m2)

三、工作原理及结构性能概述

本机主要有清理室、抛丸器、提升分离系统、除尘系统、电控系统等部分组成。

1、工作原理

分离器提升机、螺旋——履带传动系统——抛丸器——电动供丸闸，设备开始工作，对工件进行全清理；设备完全停止后打开大门，启动履带反转按钮，使履带反转，可以将清理好的工件从设备中卸出。

而关闭设备的顺序为电动供丸闸——抛丸器——履带传动系统——分离、提升、螺旋——除尘器。

 2、结构性能概述

本机采用我公司生产的130-2.5RK型高效直线叶片抛丸器(DISA公司抛丸器技术),弹丸抛射量为16kg/min.kw。在国内，本抛丸机为我公司独有技术，并完全由我公司自行制造。
