D71F4-16C,D71PO-16C铸钢对夹衬氟蝶阀，江苏海航衬氟蝶阀厂家，衬氟蝶阀价格，衬氟蝶阀-厂家直销

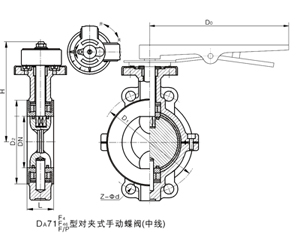

D71F46-10C、D371F46-10C衬氟手动对夹蝶阀的结构特点：

衬氟蝶阀D71F4-10C 衬氟蝶阀D71F4-10C 衬氟蝶阀D71F4-10C

产品名称： 衬氟蝶阀D71F4-10C 添加时间： 2009-8-25 点击次数： 2103

遵循规范 STANDARD 设计与制造 GB 12238(中线) 结构长度 GB 12221(短系列) 法兰尺寸 JB78/JB79(或按合同要求) 压力试验 GB/T 13927 标 志 GB 12220 供 货 GB/T12252 主要零部件材料表   序号 零件名称 灰铸铁 碳钢 不锈钢 超代碳不锈钢 Z C P R Pl RL 1 上、下阀体 HT250 WCB CF8 CF8M CF3 CF3M 2 蝶板 WCB 35(锻) CF8 CF8M CF3 CF3M 3 蝶板轴 1Cr13 2Cr13 1Cr18Ni9Tl 1Cr18Ni12M02Tl 00Cr18Ni1O 00Cr17Ni14M02 4 衬里层/阀座 PTFE(F4)PCTFE(F3)FEP(F46)PFA(可溶F4)P0(聚烯烃) 5 0型圈 FPM(氟橡胶) 6 弹性条 (垫) Si(硅橡胶) 7 调节定位座 OCr18Ni9 OCr18Ni9 1Cr18Ni9Tl 1r18Ni12M02Tl 00Cr18Ni1O 00Cr18Ni1 4M02 8 螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti 9 螺母 45 45 0Cr18Ni9 OCr18Ni9 0Cr18Ni9 OCr18Ni9 1 0 手柄 ZLl01(铸造铝合金) 主要连接尺寸及重量 公称通径 标准值 参考值 DN (am) NPS  (inch) L D D1 D2 f b Z-φd D0 H 重量 (kg) PN0.6MPa 40 11/2 33 130 100 80 3 16 4-φ14 160 140 2.5 50 2 43 140 110 90 3 16 4-φ14 200 145 3.5 65 21/2 46 160 130 110 3 16 4-φ14 250 155 4.5 80 3 46 185 150 125 3 18 4-φ18 250 165 6 100 4 52 205 170 145 3 18 4-φ18 250 180 7.5 125 5 56 235 200 175 3
