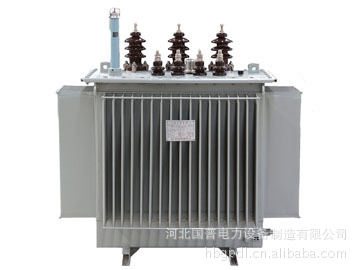

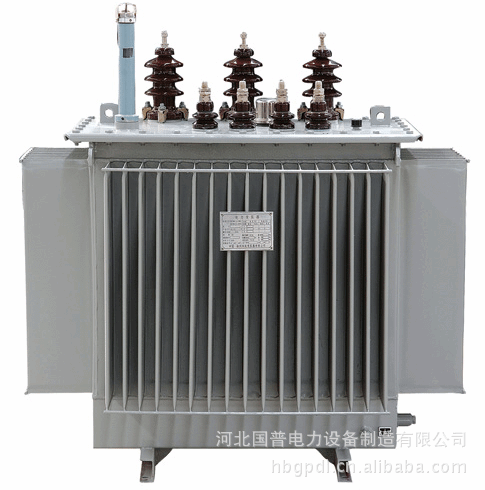

S11型变压器的基本结构与作用
| 产品型号 | 额定 容量 KVA | 额定电压KV | 联 接 组 | 空载 损耗 W | 负载 损耗 W | 空载 电流 % | 重量Kg | 轨迹 mm | 外形尺寸mm |
高压 KV | 高压分 接范围 | 低压 KV | 油重 Kg | 器身重 Kg | 总重 Kg | 长×宽×高 |
| S11-M-30/a10 | 30 | 6 6.3 10 | ±5% | 0.4 | Y.yn0 | 100 | 600 | 2.1 | 85 | 160 | 355 | 400×400 | 1010×780×1130 |
| S11-M-50/10 | 50 | 130 | 870 | 2.0 | 100 | 225 | 450 | 400×400 | 1100×790×1150 |
| S11-M-63/10 | 63 | 150 | 1040 | 1.9 | 105 | 260 | 490 | 550×550 | 1090×820×1180 |
| S11-M-80/10 | 80 | 180 | 1250 | 1.8 | 115 | 305 | 555 | 550×550 | 1090×850×1200 |
| S11-M-100/10 | 100 | 200 | 1500 | 1.6 | 125 | 360 | 630 | 550×550 | 1110×645×1160 |
| S11-M-125/10 | 125 | 240 | 1800 | 1.5 | 135 | 415 | 710 | 550×550 | 1150×670×1180 |
| S11-M-160/10 | 160 | 280 | 2200 | 1.4 | 155 | 485 | 825 | 550×550 | 1250×710×1260 |
| S11-M-200/10 | 200 | 340 | 2600 | 1.3 | 170 | 570 | 935 | 550×550 | 1280×730×1300 |
| S11-M-250/10 | 250 | 400 | 3050 | 1.2 | 200 | 700 | 1130 | 550×550 | 1290×800×1330 |
| S11-M-315/10 | 315 | 480 | 3650 | 1.1 | 225 | 800 | 1295 | 660×660 | 1320×840×1350 |
| S11-M-400/10 | 400 | 570 | 4300 | 1.0 | 260 | 970 | 1590 | 660×660 | 1430×890×1420 |
| S11-M-500/10 | 500 | 680 | 5150 | 1.0 | 285 | 1130 | 1840 | 660×660 | 1550×860×1490 |
