5025SMD电磁式无源贴片蜂鸣器
1.测试条件 产品测试条件：温度：5～35℃，湿度：45%～85%R.H.，气压：860～1060hPa。 标准测试条件：温度：25±3℃,湿度：60±10%R.H.气压：860～1060hPa |
1 | 额定电压(Vo-p) | 3.0 Vo-p |
2 | 工作电压(Vo-p) | 2.5～4.5 Vo-p |
3 | 额定电流(mA) | Max.100mA ,at 4000Hz 50% duty Square Wave 3.0Vo-p |
4 | 输出音压(dB) | Min. 75dB,at 4000Hz 50% duty Square Wave 3.0Vo-p |
5 | 电阻（Ω） | 12±3Ω |
6 | 谐振频率(Hz) | 4000Hz |
7 | 工作温度(℃) | -20℃～+70℃ |
8 | 储存温度(℃) | -40℃～+85℃ |
9 | 净重(g) | Approx 0.1g |
10 | 环保 | Yes |

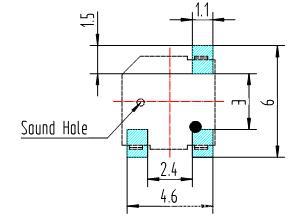

2.尺寸图 单位: mm
基本公差:除特殊注明外，一般公差为±0.5mm
外壳材料: Black LCP
3.电性能及声音测试条件

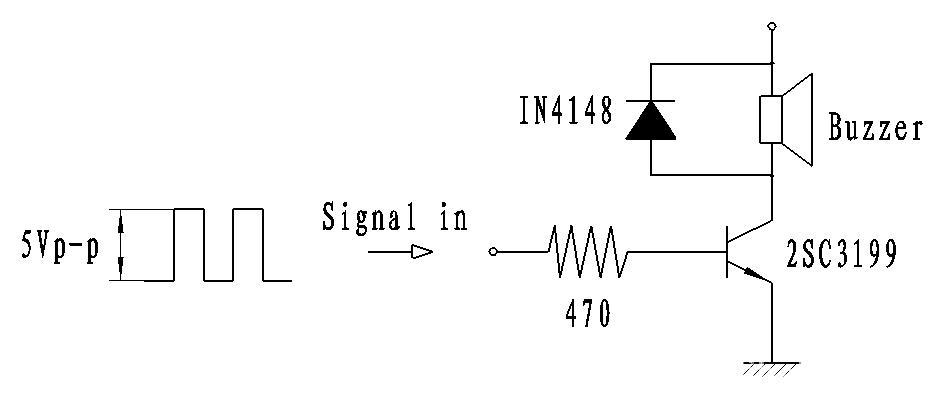

测试电路
谐振频率是占空比为50% 的方波，信号电压要足够让晶体管饱和工作。
测试装置
4.频响曲线
在3Vo-p占空比为50%的方波,测试距离为10cm的条件
5.回流焊条件
5.1回流焊曲线图
注意事项:(1)产品经过回流焊机后，所有电性能要保持在规格书的范围内。
(2)回流焊的操作温度一定要在推荐范围之内。如果超出范围都有可能影响到产品的性能。
5.2焊盘位置
6.可靠性测试
在下面任何一项测试后都要符合以下标准，外观和电性能(除声压外)上不能有不良或衰减现象出现，声压不能低于规格说明书的最低声压的10dB。
寿命测试
将测试件置于25±10℃的温度下，输入额定电压、占空比为1/2的谐振频率方波测试96小时。
高温测试
将测试件置于+85℃的温度下存放96小时，取出置于常温下3小时而后测试。
低温测试
将测试件置于-40℃的温度下存放96小时，取出置于常温下3小时而后测试。
湿度测试
将测试件置于温度+40±3℃,湿度90%～95%的条件下持续48小时，再置于室温下6小时而后测试。
温度冲击测试
将测试件置于以下温变条件下：70℃2小时→-20℃2小时(1周期)，做完一个周期实验，过1个小时后再继续下一次实验，总测试周期数: 10个周期。
落地测试
将测试件标准包装后(包装盒的3个边6个面)从1.2米的高度下跌落到厚木板或5厘米厚的硬木板上。
机械振动测试
按以下条件实验后再测试：振速:1000次/分；振幅:1.5毫米；时间: 1小时更换一个自由度方向共3个自由度方向。
注意:
需避免无关材料进入产品内，无关材料如：磁性材料、水溶性的材料、腐蚀性的气体等。因为这些无关材料将会影响产品的电性能。

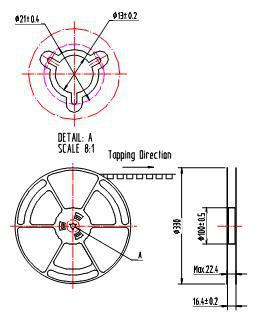

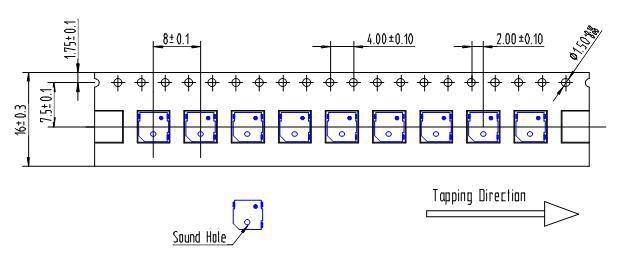

7. 包装
'
