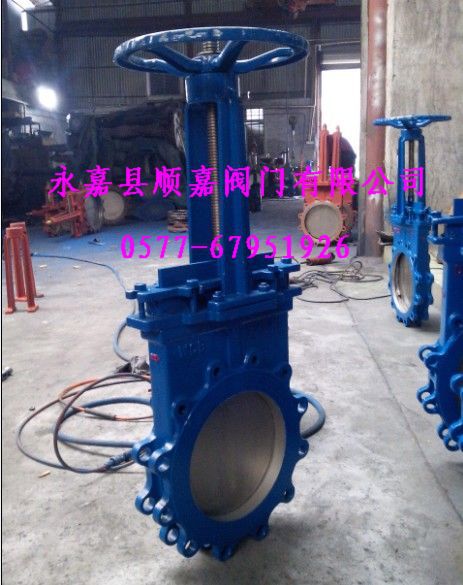

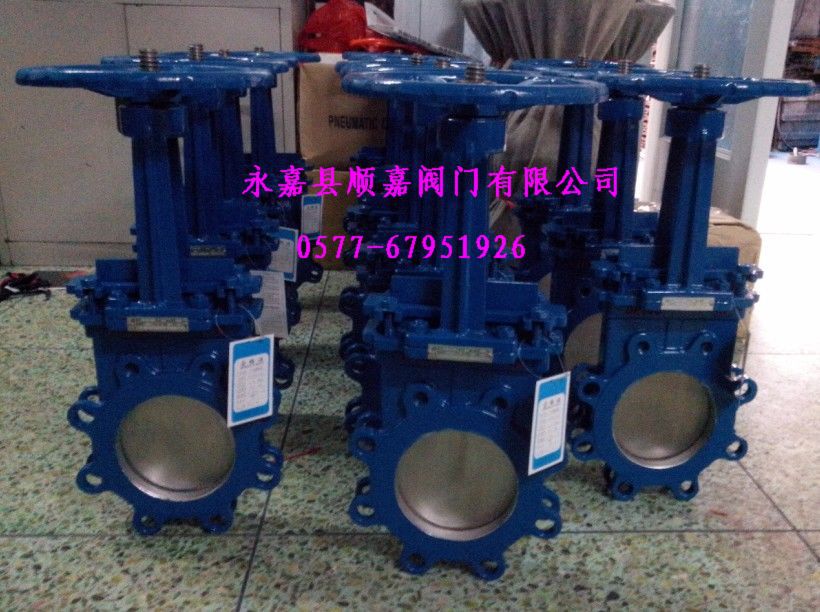

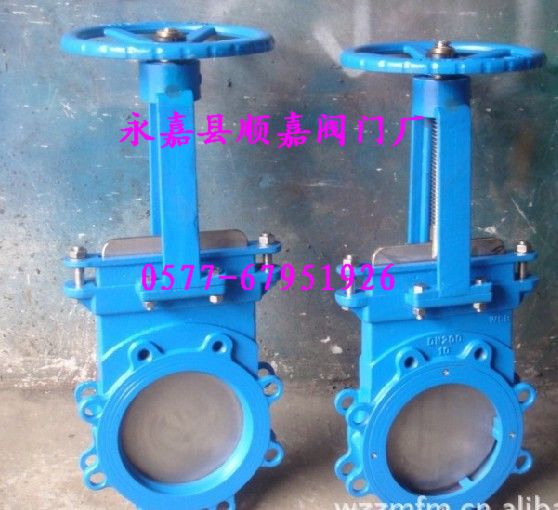

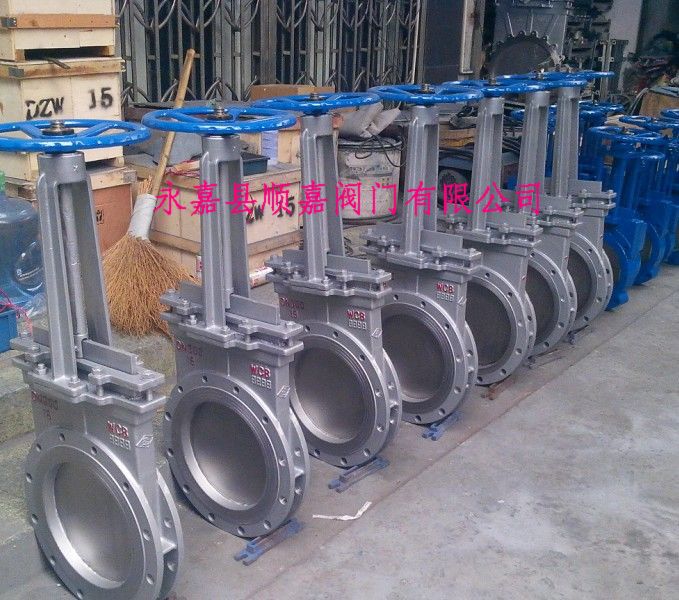

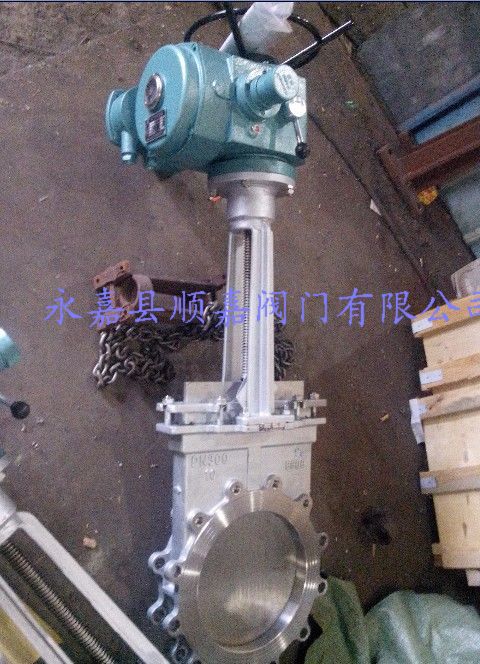

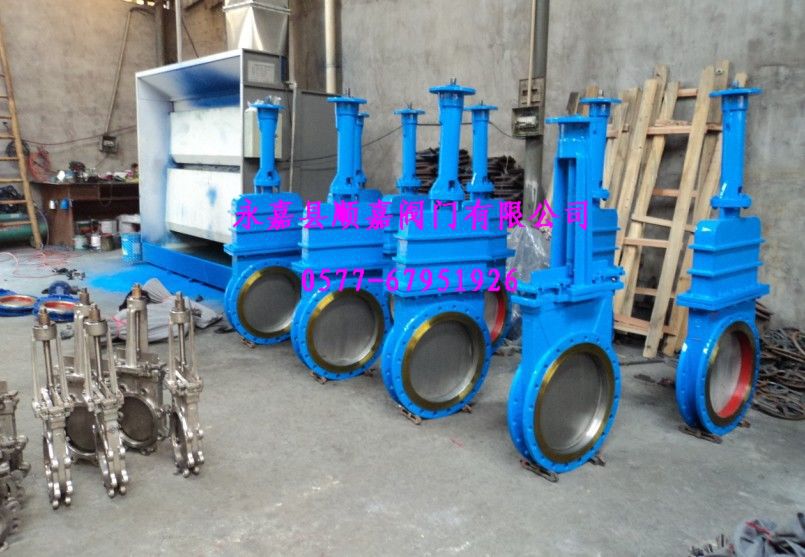

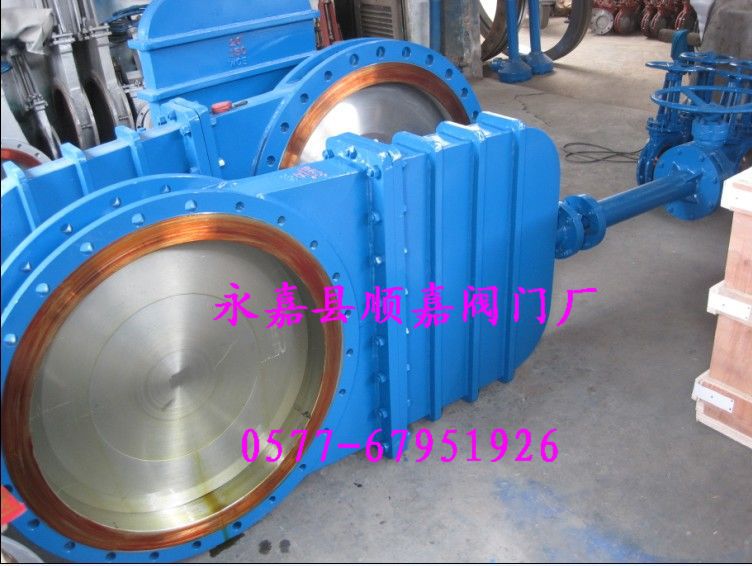

刀型闸阀简介:
73H、PZ73F、PZ73Y 手动刀型闸阀:手动驱动、对夹式连接、明杆平行式刚性单闸板PZ,阀座密封面为硬质合金与聚四氟乙烯,公称压力 PN10~16,阀体材料为碳素钢(PZ73H-10C/16C)、不锈钢(PZ73F-10P/16P PZ73Y-10P/16P),具有排渣功能的的闸阀。采用全圆形的通道设计,在刀板上端安装有聚四氟乙烯、刮泥器,聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端,可在阀体四周设置多个冲洗口。刀板底端加工成刀刃,光洁度高,保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
【产品说明】
PZ73H、PZ73F、PZ73Y 型刀型闸阀(刀闸阀)零部件材料 | |
型号 | 材料 | |
阀体 | 阀杆 | 密封面 | 填料 | |
PZ73H-10C/16C | WCB | 2Cr13 | 硬质合金、聚四氟乙烯 | V型聚四氟乙烯、柔性石墨环 | |
PZ73F-10P/16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | |
PZ73Y-10P/16P | CF8 (304) | 0Cr18Ni9 (304) | |
返回页首⇑
【产品外形及结构尺寸 (PN10)】
PZ73H、PZ73F、PZ73Y (PN10) 型刀型闸阀(刀闸阀)外形及结构尺寸 (mm) |
DN | L | D | D1 | D2 | H | z×M | D0 |
50 | 50 | 160 | 125 | 100 | 285 | 4×M16 | 180 |
65 | 50 | 180 | 145 | 120 | 298 | 4×M16 | 180 |
80 | 50 | 195 | 160 | 135 | 315 | 4×M16 | 220 |
100 | 50 | 215 | 180 | 155 | 365 | 8×M16 | 220 |
125 | 50 | 245 | 210 | 185 | 400 | 8×M16 | 230 |
150 | 60 | 280 | 240 | 210 | 475 | 8×M20 | 280 |
200 | 60 | 335 | 295 | 265 | 540 | 8×M20 | 360 |
250 | 70 | 390 | 350 | 320 | 630 | 12×M20 | 360 |
300 | 80 | 440 | 400 | 368 | 780 | 12×M20 | 400 |
350 | 90 | 500 | 460 | 428 | 885 | 16×M20 | 400 |
400 | 100 | 565 | 515 | 482 | 990 | 16×M22 | 400 |
450 | 110 | 615 | 565 | 532 | 1100 | 20×M22 | 560 |
500 | 130 | 670 | 620 | 585 | 1200 | 23×M22 | 530 |
600 | 140 | 780 | 725 | 685 | 1450 | 20×M27 | 600 |
800 | 160 | 1010 | 950 | 898 | 2×M | 24×M30 | 680 |
返回页首⇑
【产品外形及结构尺寸 (PN16)】
PZ73H、PZ73F、PZ73Y (PN16) 型刀型闸阀(刀闸阀)外形及结构尺寸 (mm) |
DN | L | D | D1 | D2 | H | z×M | D0 |
50 | 50 | 160 | 125 | 99 | 285 | 4×M16 | 180 |
65 | 50 | 185 | 145 | 120 | 295 | 4×M16 | 180 |
80 | 50 | 200 | 160 | 135 | 315 | 8×M16 | 220 |
100 | 50 | 220 | 180 | 155 | 365 | 8×M16 | 220 |
125 | 50 | 250 | 210 | 185 | 400 | 8×M16 | 230 |
150 | 60 | 285 | 240 | 210 | 475 | 8×M20 | 280 |
200 | 60 | 340 | 295 | 265 | 540 | 12×M20 | 360 |
250 | 70 | 405 | 355 | 310 | 630 | 12×M22 | 360 |
300 | 80 | 460 | 410 | 375 | 780 | 12×M22 | 400 |
350 | 90 | 520 | 470 | 435 | 885 | 16×M22 | 400 |
400 | 100 | 580 | 525 | 485 | 990 | 16×M27 | 400 |
450 | 110 | 640 | 585 | 545 | 1100 | 20×M27 | 530 |
500 | 130 | 715 | 650 | 609 | 1200 | 20×M30 | 530 |
600 | 140 | 840 | 770 | 720 | 1450 | 20×M36 | 600 |
800 | 160 | 1025 | 950 | 898 | 2000 | 24×M36 | 680 |

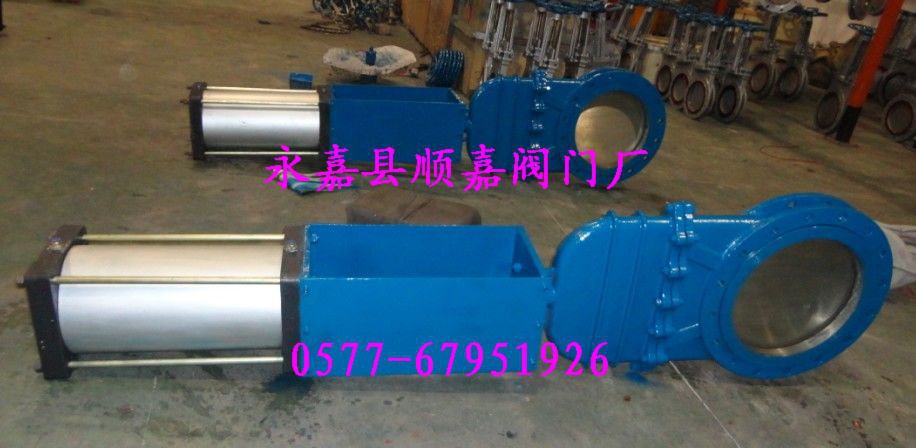

PZ673H(X、F)-2.5、6、10、16系列气动刀型闸阀是我公司生产的系列控制阀门之一。该产品在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工
艺的先进特点,不断提高产品的科技含量,从一些技术细节着手,完善了阀门的综合性能。该产品通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作
控制和信号输出,也可以完成连续动作的自动控制。用户可根据实际需要进行选择。 PZ673H(X、F)系列气动刀型闸阀品种齐全。主体采用铸铁、铸钢、不锈钢等。
通径从DN50~DN1000。产品广泛用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。
一、主要结构与特点
本阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成,阀门启闭靠气缸动作来完成。
本阀结构特点:
1、采用对夹式结构,体积小,重量轻。
2、完全敞开的通道,可以防止介质在阀内沉积。
3、新研制的U型封圈,可以保证阀门的良好密封性。
4、闸板的外密封,则是通过嵌在阀体内具有弹性的密封条来实现,并可借助于螺钉,压板进行调整。
5、流阻小。
6、安装维修方便。
、气动刀型闸阀气电控制功能说明
1、采用双电控三位五通电磁阀控制气动刀型闸阀气缸,采用三位开关,可控制闸阀在上限位、下限位及任意位置停留。
2、闸阀在上限位、下限位置停留时,上限位及下限位置的限位开关,发出一组常开或常闭的独立信号触点。可作为状态指示
用。
3、闸阀在上限位下限位置停留时,上限位及下限位置的限位开关,自动切断电磁阀相应控制线圈的电源。这样闸阀在上限位
及下限位置长期停留时,电磁阀的电控线圈不通电,可避免电磁线圈发热提高电磁阀使用寿命,大大地提高了可靠性。
4、闸阀在上限位及下限位置长期停留时;气源被切断不耗气,但锁定阀门气缸的气压仍保持在气缸中,能保证可靠停位。
5、在气缸开关过程中,切断控制电源,则气缸进出气也同时被切断,锁定阀门气缸的气压仍保持在气缸中,如气缸活塞、
电磁阀及接头无泄漏,则闸阀可在任意位置长期停留。
订货须知
1、产品型号 2、公称通径 3、公称压力 4、工作温度范围 5、流通介质
6、压力差(管道) 7、流通能力 8、阀的密封性能要求 9、特殊要求
阀门规格种类众多,各种材质价格不一样,价格经常变动,欢迎来电咨询















'
