| 封装外形：P-DIT/塑料双列直插 | 型号：1N60 | 材料：GE-N-FET锗N沟道 |
| 用途：L/功率放大 | 品牌：实力通 | 沟道类型：N沟道 |
| 种类：绝缘栅(MOSFET) | 导电方式：增强型 |

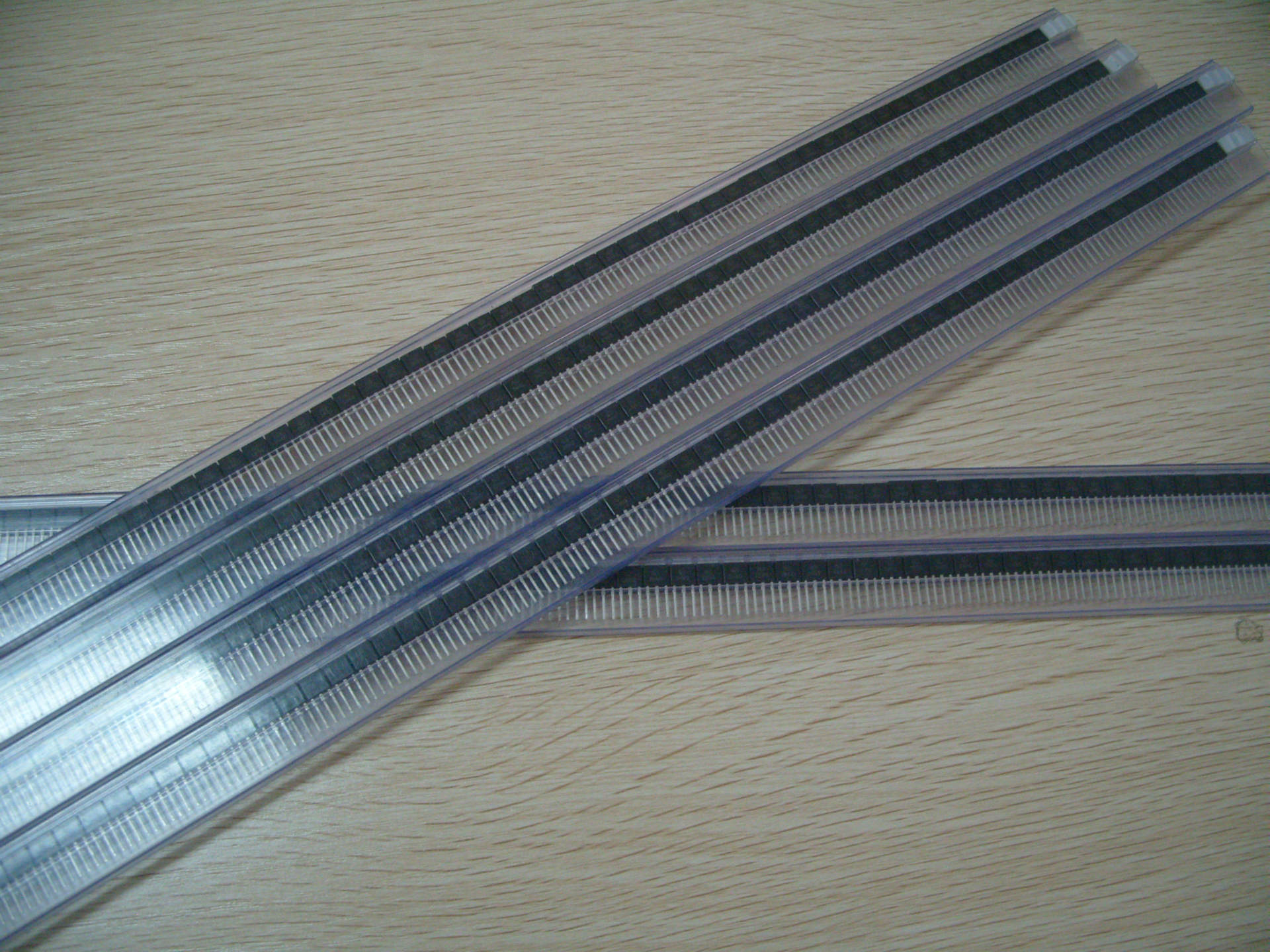

我公司采用进口芯片，自己封装ＴＯ－２５１，ＴＯ－２５２场效应三极管．质量可靠，价格合理，希望为电脑，手机用户提供优质服务。
概述与特点

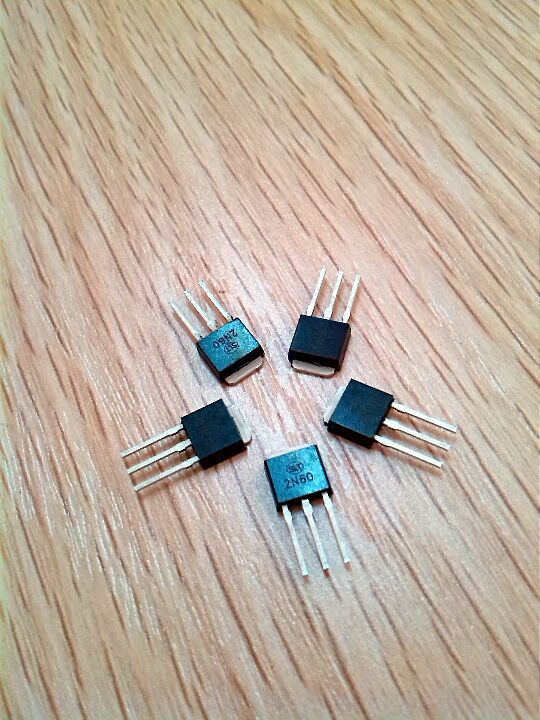

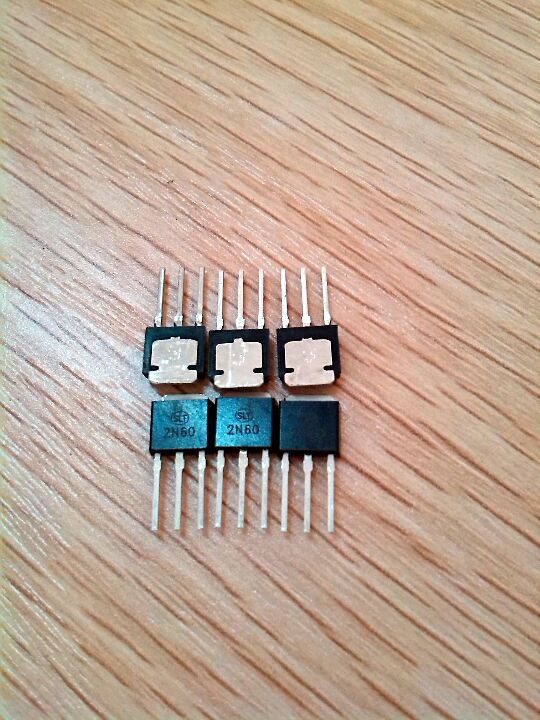

2N60型MOS晶体管，主要用于线性放大、功率开关。其特点如下：
● 开关速度快
● 通态电阻低
● 可并联使用
● 驱动简单
● 封装形式：TO-251
2.电特性
2.1极限值
除非另有规定，Tamb= 25℃
参数名称 | 符号 | 额定值 | 单位 |
漏源反向电压 | VDS | 600 | V |
连续漏极电流 | ID | 1.0 | A |
脉冲漏极电流 | IDM | 4.0 | A |
栅源电压 | VGS | ±30 | V |
单脉冲能量 | EAS | 20 | mJ |
雪崩电流 | IAR | 1.2 | A |
热阻（结到壳） | RθJC | 50 | ℃/W |
热阻（结到环境） | RθJA | 140 | |
耗散功率 | PDt | 3 | W |
结温 | Tj | 150 | ℃ |
贮存温度 | Tstg | -55～150 | ℃ |
2.2电参数 引脚: 1. G 2. D 3. S
除非另有规定，Tamb= 25℃
参数名称 | 符号 | 测试条件 | 规范值 | 单位 | ||
最小 | 典型 | 最大 | ||||
漏源反向电压 | VDS | VGS=0V, ID=250 uA | 600 |
|
| V |
通态电阻 | RDSON | VDS=10V, ID=0.5A |
|
| 10 | Ω |
栅极阈值电压 | VGS(TH) | VDS= VGS, ID=250uA | 2.0 |
| 4.0 | V |
跨导 | y21S | VDS= 50V, ID=0.5A | 0.88 |
|
| S |
漏源漏电流 | IDSS | VDS=600V,VGS=0V,Tj= 25℃ |
|
| 25 | μA |
VDS=480V,VGS=0V,Tj= 125℃ |
|
| 250 | μA | ||
栅源漏电流 | IGSS | VGS=30V ,VDS=0V |
|
| +100 | nA |
VGS= -30V ,VDS=0V |
|
| -100 | nA | ||
关断延迟时间 | td(off) | VDD=300V,ID=1.0A VGS=10V, RG=12Ω |
| 35 |
| ns |
输入电容 | CISS | VGS=0V, VDS=25V f=1.0MHz |
| 160 |
| pF |
本公司专业生产销售半导体三极管、 MOS管、可控硅、 三端稳压等晶体管，长期以来主要为节能照明、家用电器、电源、音响、汽车电子、电控玩具等配套，主要以中大功率为主，本公司长期供应的主要产品有:
1300系列：13001（0.66芯片、0.76芯片、0.83芯片）、13002（1.0芯片、1.18芯片）、13003（1.18芯片、1.32芯片、1.43芯片、1.63芯片、1.84芯片）、13005（1.63芯片、1.84芯片、2.25芯片、2.38芯片、2.52芯片）、13007（3.3芯片）
MOS管：1N60(TO-92)、1N60(TO-220)、2N60(TO-220)、2N60(TO-251)、2N60(TO-252)、4N60(TO-220)、4N60(TO-220F)、4N60(TO-251)、4N60(TO-252)、7N60(TO-220F)、IRF630、IRF640、IRF730、IRF740、IRF830、IRF840
可控硅：100-6、100-8、97A6、97A8、BT169D、BT131、PCR406、PCR606、X0605、Z0607、XL1225、BT134、2P4M、BT136
TO-92L:2SC2382、2SC2482、2SC2655、2SD667、2SB764、2SB892、2SA1013、2SD400、 HIT5609、HIT5610、2SD882、2SB772
TO-92：2SC1815Y/GR、2SA1015Y/GR、2SC945、2SA733、2SC1674、SS8050、SS8550、S8050、S8550、9012、9013、9014、9015、9018、A42、A44、A92、BC337、BC338、 BC547、BC548、BF420、BF421、BF422、BF423、2SA673、2SD882、2SB772、2SD965、2SD1616、2SD2216、2N2222、2N3904、2N3906、2N4401、2N5401、2N5551、2N6520T。
TO-220：2SD2012、2SC4544、TIP31C、TIP32C、TIP41、TIP42、TIP122、TIP127、2SD880、7805、7812等，
TO-126: 2SD882、2SB772、2SC2688、2SC3807、78L05、TL431。
质量第一，价格优惠，欢迎广大用户选用。
