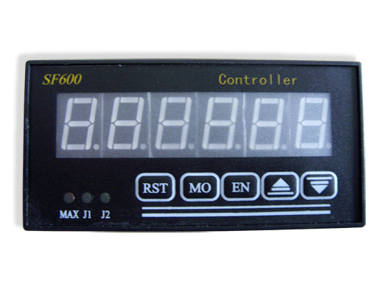

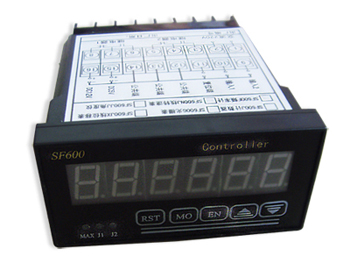

SF600单轴数显表的说明

    SF600单轴数显表是一个六位显示的位置、控制、显示模块。SF600单轴数显表可广泛应用于工业控制领域。
◎国际通用96×48×112mm标准机箱,六位0.56英寸数码管显示。
◎输入1和输入2构成双输入端,可识别相位为90度的脉冲编码器信号。
◎设定两个控制值，两路继电器输出、控制或报警。
◎4种继电器输出方式，适应不同控制要求。
◎可设定自动延时复位时间，实现自动延时复位功能
◎MAX功能，进行峰值显示
◎参数插补功能，精确控制测量误差。
◎参数设定密码保护功能，避免误操作。
◎断电记忆功能，当前计数值、设定值掉电不丢失
◎设定倍率系数，显示要求的显示数值。
◎初始值任意设定、小数点位置可调。
◎外接传感器：角、线位移光栅传感器，给传感器提供5V（100mA）、12V(30mA)电压（其他电压可定制）。
◎可设定倍率，确定输入脉冲与显示值之间的比例关系。
◎计数倍率：单倍频、双倍频、四倍频可选
◎插补功能
◎采用CMT贴片和电源滤波技术，提高仪表抗干扰性。
◎其他功能可根据用户要求定做


SF600单轴数显表技术参数：

◎供电电压：AC220V 50HZ
◎输入阻抗：20K
◎脉冲频率：≤35K
◎倍率范围：0.00~999.999
◎显示范围：-199999~999999
◎脉冲电平：低电平：-50V~0.5V 高电平：5V~50V
◎脉冲宽度：最小2◎S
◎触点容量：AC220V 3A，DC24V 5A
◎安装方式：盘装卡入式
◎开孔尺寸：92×44mm
◎环境温度：-10℃~+50℃

SF600单轴数显表参数说明


Pn000:小数点的位置。可以根据计算单位的不同改变小数点的位置，默认在最低位
Pn001：技术倍率。是确定输入脉冲与显示值之间的比例关系。范围：0.000-999.999.默认值为1.000。
Pn002：上限值，是使上继电器（J1）动作的计数值。默认值为100。
Pn003：下限值，是使下继电器（J2）动作的计数值。默认值为0。
Pn004：计数方向。是设置旋转轴转与数显器增减的关系。默认值为0.0表示正方向计数，1表示反方向计数。
Pn005：初始值。是控制体初始的位置，显示值=初始值+计数值；默认值为0.
Pn006：参数保护密码。该参数非零时，参数受到保护，必须输入与该参数一致的密码才能进入参数页，进行参数的修改。默认值为0.全零为无保护状态，非零为保护状态。
Pn007：继电器输出方式，默认值为0.
Pn008：自动复位时间。当该参数为非零时，当显示值大于等于Pn002时，显示值自动清零。默认值为0，关闭该功能。设定时间最小单位：0.1S
Pn009：差补值。
Pn0010：差补基数


SF600单轴数显表功能


    SF600单轴数显表有多种功能，以下会分别举例说明：


1.测量角度：测角分辨率可以达到0.001度（需加1：18的齿轮比），SF600常规型号主要有1度、0.1度、 0.05度、0.025、0.018度、0.009度。


    应用说明：


SF600单轴数显表用于测量角度时，应根据实际精度要求，选择传感器从实际应用中初步折算出传感器单位脉冲代表的角度，利用倍率与小数点的测定，得到显示值。但显示值与被测量误差偏离较大时，再适当调整倍率将误差减至最小。
    例如：当编码器转过角度360度（数显表显示值），而实际测量移动距离为：358度，则Pn009=-2，Pn010=360；但实际测量移动距离为：362度，则Pn009=2，Pn010=360.


    应用举例：


    1.带轴物体的转角显示、控制（旋转角度显示控制器）
    2.扭转试验的转角测量，最大转角值保持（扭转峰值显示器）
    3.角度分度和控制（分度控制器）
    4.通过物理转化进行的角度显示和控制


2.测位移：


SF600位移测控仪主要应用：


1、配接光栅尺
主要应用于直线机构位移的测量，如测量长度、高度等
2、配接编码器
通过驱动介体，来显示控制物体的运行长度、高度等位移量。
3、配接滚轮编码器
运用滚轮周长，计算输出的脉冲信号进行物体长度或位置测量。
4、配接拉线编码器
通过弹性机构，根据收卷轮周长，来计算连接物体的位置变化或长度测量。
5、配接测微传感器
弹性伸缩结构，用来测量厚度和深度等。


3.测量转速度


SF600用于测量转速时，数显表控制器带有两路继电器输出，在显示的同时可有效的进行控制。


SF600测量转速度应用实例：


例如一个测量辊上装有一测量圆盘。测量辊周长200MM，测量盘与测量辊同轴安装。测量辊转一周，圆盘转一周，圆盘上有10齿，接近开关动作10次，车速不能大于5000/分钟。那麽参数如下设置：
Pn000：00000.0
Pn001：005000。
Pn002：设定为大于PN001的数值。
Pn003：000001。
Pn004：000010。
Pn005：根据需要
编码器配套使用时，参数同上，编码器脉冲为100，车速为8.5米/分钟，那麽参数设置如下：
Pn000：000000
Pn001：003000。
Pn002：设定为大于PN001的数值。
Pn003：000001。
Pn004：000100。
Pn005：根据需要


4.测量线速度


SF600测量线速度应用实例：


例如一个测量辊上装有一测量圆盘。测量辊周长200MM，测量盘与测量辊同轴安装。测量辊转一周，圆盘转一周，圆盘上有10齿，接近开关动作10次，车速不能大于50米/分钟。那麽参数如下设置：
Pn000：00000.0
Pn001：00050.0。
Pn002：设定为大于PN001的数值。
Pn003：0000.2。
Pn004：000010。
Pn005：根据需要
编码器配套使用时，参数同上，编码器脉冲为100，车速为8.5米/分钟，那麽参数设置如下：
Pn000：00000.0
Pn001：00008.5。
Pn002：设定为大于PN001的数值。
Pn003：0000.2。
Pn004：000100。
Pn005：根据需要
