剪板机技术参数及配置

一、 机床型号名称：

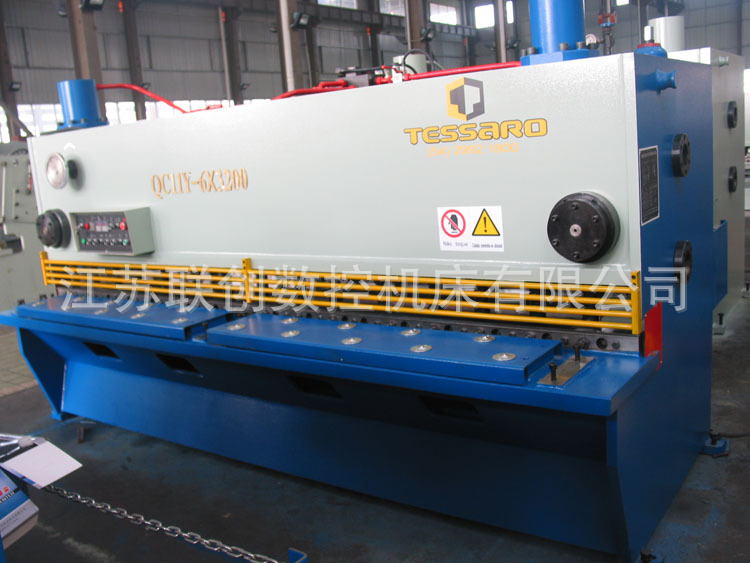

1、 型 号： QC11Y-6×3200液压闸式剪板机

2、 品 牌： “银  利”

二、主要参数：

1、可剪最大板厚     6      mm

2、可剪最大板宽    3200    mm

3、板材抗拉强度    450     N/mm2

4、剪切角           0.5○-1.5○

5、剪切次数         14-35  n/min

6、后挡料最大距离   20-600  mm

7、刀片长度         3300    mm

8、主电动机功率     7.5     KW

9、齿轮泵           25      L

10、刀片材质        6CrW2Si

三、剪板机设计、制造验收标准    按照国家下列标准设计

JB5197-91   《剪板机        技术条件》

JB/T14404-93《剪板机        精度》

四、性能特点：

★ 第二代液压剪板机

★ 机架采用整体焊接结构，经振动消除应力，精度保持性好。

★ 采用先进的集成式液压系统，可靠性好。

★ 采用三点支承滚动导轨，消除支承间隙，提高剪切质量。

★ 刀片间隙手轮调整迅速，准确，方便。

★ 矩形刀片，四个刃口均可使用，使用寿命长。

★ 剪切角可调，减少板料扭曲变形。

★ 上刀架采用内顷结构，便于落料，提高了制件的精度。

★ 具有分段剪切功能。

★ 机动后挡料，数字显示。

★ 后挡料，缓冲退让。

★ 间隙可快速调整,具有长度定尺功能。

五、主要配置：

六、随机技术文件：

1、 使用说明书（包括液压原理图、电气原理图、机床基础图）

2、 合格证明书

3、 装箱单（包括随机附件）

4、 机床颜色为公司标准色（乳白色），可根据用户要求定做。

七、技术培训

公司负责对用户操作人员进行培训。第一次在公司调试时派员来公司培训，第二次在用户调试时进行培训，让用户正确操作，设备正常运转。

八、质量保证

公司对用户购买的产品，在使用期内负责维修（如使用不当所引起的设备损坏，维修费用由使用方支付）。质保期为调试结束之日的12个月。

九、吊装运输

用户自运，亦可委托代运（费用用户负责）.

十、设备调试

公司负责对设备进行调试并指导安装，用户派员配合。提供必要的吊装工具。

十一、售后服务承诺

24小时到位。

我公司本着友好，比质比价的合作原则，提供以上参数及配置，供用户参考，如有特殊要求可以面商。欢迎贵公司领导来我公司考察，指导。
