剪板机技术参数及配置

一、 机床型号名称：

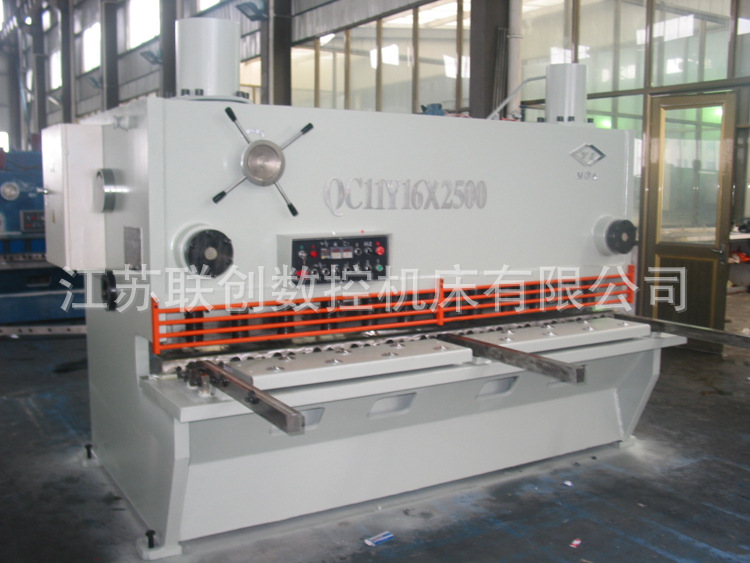

1、 型 号： QC11Y-16×2500液压闸式剪板机

2、 品 牌： “银  利”

二、主要参数：

1、可剪最大板厚      16      mm

2、可剪最大板宽      2500    mm

3、剪切角            0.5○-2.5○

4、被剪料强度        450     N/mm2

5、剪切次数          9-20

6、后挡料最大距离    20-800  mm

7、刀片长度          2600    mm  （6CrW2Si）

8、主电动机功率      22      KW

三、剪板机设计、制造验收标准    按照国家下列标准设计

JB5197-91   《剪板机        技术条件》

JB/T14404-93《剪板机        精度》

四、性能特点：

★ 第二代液压剪板机

★ 机架采用整体焊接结构，经振动消除应力，精度保持性好。

★ 采用先进的集成式液压系统，可靠性好。

★ 采用三点支承滚动导轨，消除支承间隙，提高剪切质量。

★ 刀片间隙手轮调整迅速，准确，方便。

★ 矩形刀片，四个刃口均可使用，使用寿命长。

★ 剪切角可调，减少板料扭曲变形。

★ 上刀架采用内顷结构，便于落料，提高了制件的精度。

★ 具有分段剪切功能。

★ 机动后挡料，数字显示。

★ 后挡料，缓冲退让。

★ 间隙可快速调整,具有长度定尺功能。

五、主要配置：

六、随机技术文件：

1、 使用说明书（包括液压原理图、电气原理图、机床基础图）

2、 合格证明书

3、 装箱单（包括随机附件）

机床颜色为公司标准色（乳白色），可根据用
