BANNER/邦纳 03401-1032-000-02光电传感器
171463:
■印刷电路板的检测
目的：检测传送带上是否有PCB
应用：由于PCB板的反光率差别很大，用直反式传感器来检测很不可靠。VS1聚焦式传感器具有很高的增益，能可靠检测各线路板而不受反光率的影响。这主要是采用了光学和机械聚焦的联合设计，同时排除了背景的影响。
传感器：VS1AN5CV10
■印刷电路板码放高度检测&涂胶检测
目的：确认粘合剂是否正确刷在IC芯片的粘结处以及监测PCB板的码放高度
应用：带光纤的D10传感器，将光纤检测头安装在涂胶的位置附近，以确认胶是否被涂到正确位置。对射式VS2传感器用来检测已涂完胶的PCB板是否已码放到预定高度。
传感器：VS2KRN5V
& D10DNFP
光纤：PBCT26U &
L4C6镜头

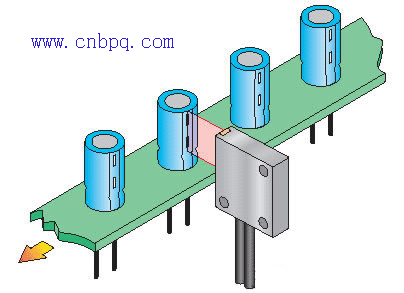

■电容极性检测
目的：检测电容的放置方向是否正确
应用：由于电容是有极性的，所以当它被插装到PCB板上时需要检测其放置方向是否正确。
PBRS1X326U矩形光栅能检测到电容侧面的极性标识。对于D11E系列传感器，当没有检测到极性标识时会产生输出信号。
传感器：D11EN6FP
光纤：PBRS1X326U

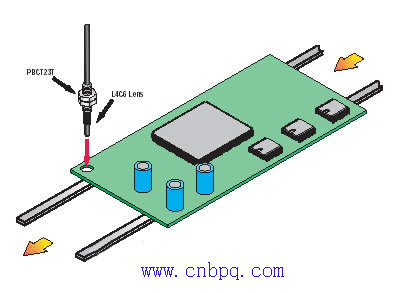

■PCB板定位孔检测
目的：检测PCB板定位孔的有无
应用：在检测一个完全插装好的PCB板之前，PCB板需要精胡定位在某一处。定位孔或其他的定位标志一般是用来定位的。MINI-BEAM专家型塑料光纤传感器配合使用同轴光纤和镜头，在6mm的检测距离处光点仅为0.25mm，可检测很小的孔。
传感器：SME312FP
光纤：PBCT26U
& L4C6镜头
 |
|
