       它是一款保集防盗报警、防火报警、防煤气泄露报警为一体的智能型报警失制系统。广泛适用于别墅、厂矿、仓库、学校、医院等联网报警。不但功能强大、性能稳定，且操作和安装非常简单。本产品并通过多种认证，值得信赖的多功能安全防范用品。

1、是一款专为周界防范系统设计的报警主机，通过两组
     独立总线输出接口可连接多种总线报警设备；
2、可带64个防区扩展模块，扩展64个防区；
3、主机和从属键盘均为全中文液晶显示；
4、支持8个从属键盘，并可同步报警和显示；
5、可通过从属键盘进行信息发布、报警
6、支持9个用户密码，包括1个主密码，8个用户码
7、以总线连接所有探测设备和键盘，接线方便
8、支持64路报警指示灯输出和64路联动继电器输出；
9、可通过遥控器实现布防、留守布防、撤防等操作。

1.0   概述

智能防盗报警主机最多带有64个防区，1个报

警开关输出；以及支持9组密码，包括1组主密码，

8组用户码；支持多键盘同步报警和显示；最多可

连接32个报警模块；最多支持64路联动继电器输

出；最多支持64路指示灯输出；打印机输出。

2.0   规格

工作电压：    直流9~15伏

工作电流：    30毫安（待机状态）

报警继电器：  2安培，24伏直流/120伏交流

工作温度：    -20℃~ +50℃

防区响应时间：500毫秒

防拆装置：    自带外壳/背板防拆开关

防拆键：      上电10秒钟之内，如果没有按

下防拆键，则该功能失效

3.0   安装

●报警主机应安装在适当的高度，以方便所有操作人员进行操作。

●在机壳下方的槽口位置插入一小的扁口螺丝刀，将前壳同后面底壳分开。

墙面安装： 利用底壳对安装孔和进线孔位置定位。

电气盒上安装：可直接安装在电气开关盒上

4.0   接线

●  确定在布线和对此产品接线前不接通电源。

●  通过底壳的进线孔对电源、警号输入和通讯总线进行布线。

●  挂接报警模块和显示键盘,请参考相关连接.

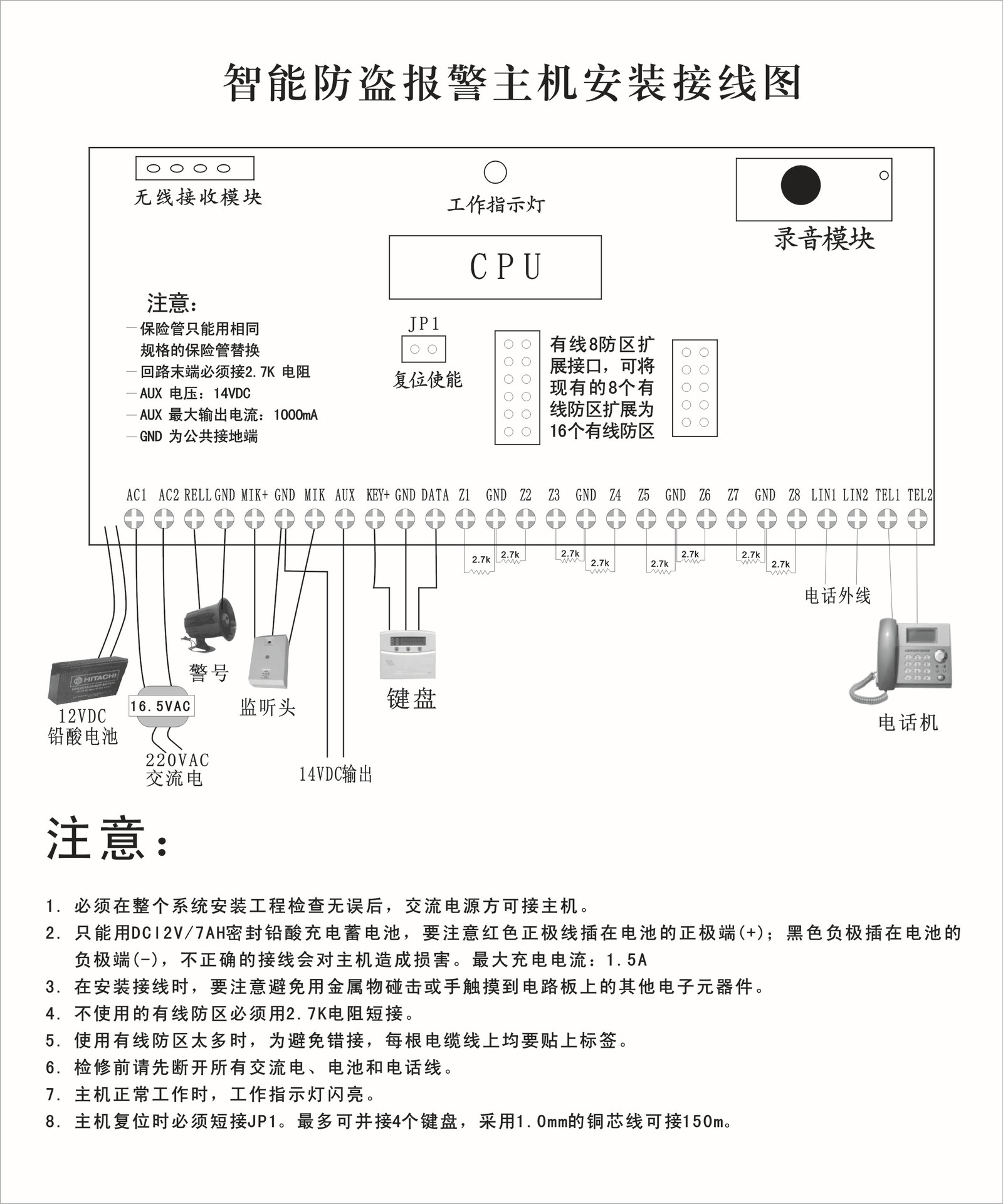

4.接线示意图

5.蓄电池接线示意图

一般情况下，将3节6伏蓄电池串接在一起，达到18V以上，切不可直接充电12V电池。具体接法：是将第一节电池的负极接到第二节电池的正极，再将第二节电池的负极接到第三节电池的正极，最后将第一节电池的正极和第三节电池的负极接到开关电源的充电输出的正负端。具体接法如下：

6.0 编程

1．输入主密码：4位数.

说明： 主码的出厂缺省值为[1][2][3][4]。若忘记了主密码，则可按照下列步骤恢复主码的缺省值

  <1>. 断开的电源。

  <2>. 接通跳线JP1。

  <3>. 接通电源。

  <4>. 跳开跳线JP1。

2．按下[*]键3秒。主机蜂鸣器将鸣音1秒，液晶显示“编程”两字，表示你已经进入了编程模式。

3．输入要进行编程的功能码键,液晶第一行显示当前编程状态, 第二行显示“编程”+“功能码”+“=”。功能码为4位数,前2位为主功能码,后2位为从功能码。

4．对相应的功能码输入编程值。输入的数字个数请参考“编码功能列表”中的“编码位数”,若编程值小,应在高位输入0。输入完毕后, 若输入正确,液晶第一行显示编程后的状态(改变密码时不显示)，液晶第二行显示“编程”+“功能码”+“-&gt;正确”,主机蜂鸣器将鸣长音（1秒）对输入进行确认; 若输入错误,液晶第二行显示“编程”+“功能码”+“-&gt;错误”, 蜂鸣器会发出3声错误提示,必须重新输入正确的编程值。

5．在编程中或编程设置完后，只要按住[*]键3秒，主机蜂鸣器将鸣音1秒，将退出编程模式；如果在编程中，出现错误，蜂鸣器会发出3声错误提示。出现错误后，有可能退出编程模式，若要继续编程，必须重新输入主密码。

    若要对其他功能码进行设置，重复步骤3和4即可。

3.接线步骤

（1） 第一步：断开220V交流电源；

（2） 第二步：将电源到蓄电池上的正负极拿开；

（3） 第三步：连接到接线盒之间的接线（9根线，一般出厂时会配送）；

（4） 第四步：将总线的电源和信号线接到通讯接口的“红、绿、黄、黑”，如果总线               从主机的两边出线，将两边分别接到“通讯接口1”和“通讯接口2”，这样可以增强信号；

（5） 第五步：将警号的正负极分别接到“警号正”和“警号负”；

（6） 第六步：如果要外增加一个大的报警设备，例如：警灯和探照灯，此时将报警开关串接到到该报警设备的电源线上，这样报警时，开关导通，从而给该设备供电；

（7） 接通电源板正负极到开关电源输出的正负极（一般出厂时会接好）；

（8） 接上220V交流的插头（一般出厂时会接好）；

（9） 检查所有接线是否正确；

（10） 将3节6伏的蓄电池串接在一起（出厂时提供2根短的黄线，用来串接电池的）；

（11） 插上电池的正负极到充电线接头；

（12） 插上220V交流电。

注意：在接线时或更改接线时，一定要断电，包括断开220V交流电和断开电池的充电的正负线（一般为红、黑线）。否则，带电接线时，容易造成设备损坏，甚至会有危险。

第二类：防区异常

按以下检查步骤：

（1） 检查探测器到报警模块的接线是否正确，注意常开和常闭接法。

（2） 如果是常闭接法（例如：单防区报警模块），请将探测器报警输出口直接用一根导线短路；如果是常开接法，断开探测器报警输出的接线，但10K欧姆的电阻要并接在报警模块的防区接口线上。此时，如果异常防区恢复，说明探测器处于报警状态或存在问题。
