室外网球场LED照明灯设计方案
我司主要生产各种室内外球场LED照明灯具
订购热线：13424181114 QQ1849142644
设计理念：为响应国家建立节能减排型社会的要求，LED照明灯开始在迅速进入人们的视线，LED作为节能照明设备，越来越受到人们的关注。本人根据相关球场工程的安装案例特设计套室内球场的LED照明替代传统金卤灯的相关方案供大家参考。
本方案灯具主要适用：室外网球场，室外篮球场。
建议使用单位：企业员工球场，单位室外球场，地区体育中心，训练场地
本方案相关球场参考数据：
整体场馆尺寸：长：36.6米宽：18.3米
球场比赛场地：长：24米 宽：10.98米（标准尺寸）
（以上数据为标准的室外网球场尺寸）

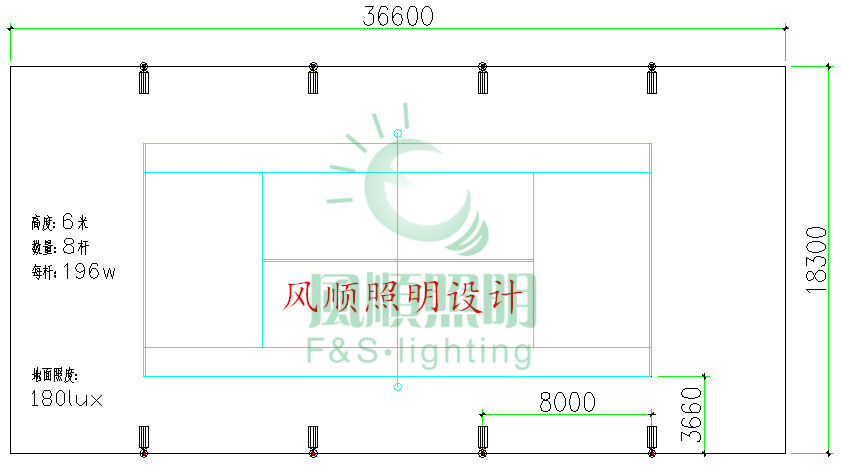

方案一：标准型场地（型号：FS-L1X196-6）
实际案例：广州市芳村体育中心

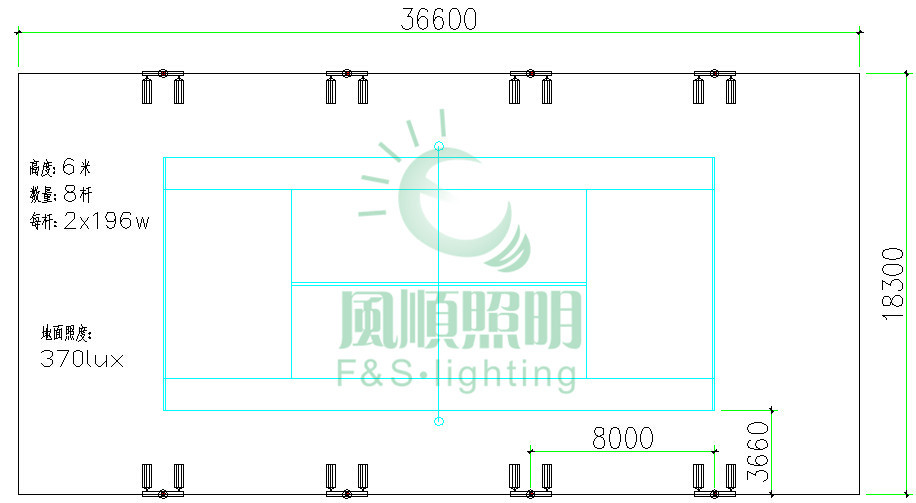

方案二：比赛型场地(型号：FS-L2X196-6)
实际案例：湖南省益阳市资阳体育馆
方案三：高标准型场地
实际案例：广州天普药业室外网球场

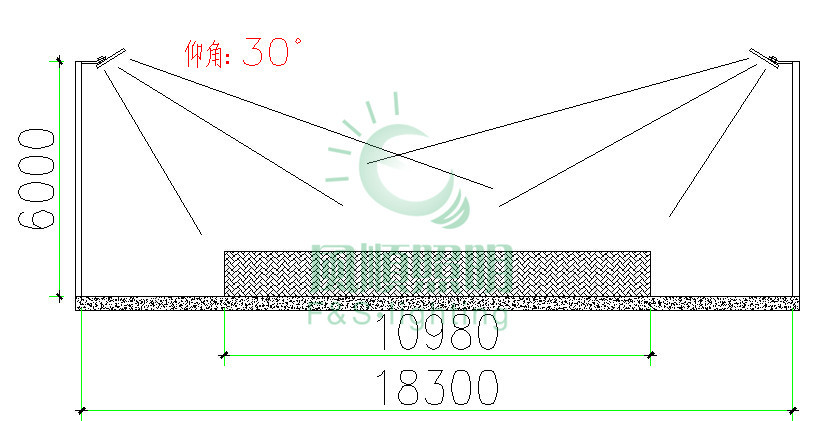

安装侧视图：
防眩光网球场专用LED灯技术参数：
名称：网球场防眩LED照明灯
型号：FS-LD0330-196
材质：拉伸铝+压铸铝+钢化玻璃
防护等级：IP65
输入电压：AC85~265V
频率：50-60Hz
光衰：8500小时<5%
发光角度：120°
功率：196w
灯珠数量：196颗
尺寸：长度：970mm，宽度：310mm，高度：80mm
套头大小：最大上60mm的圆管
芯片：台湾晶元芯片
光通量：120-130lm/w(灯珠)
色温：5500k-6500k（正白）
工作温度：-30℃~+55℃
工作湿度：10%-90%
功率因数：>0.96
恒流驱动电源：1w/350ma
显色性：>80Ra
使用寿命：>50000小时
净重：15kg
灯杆技术参数：
型号：FS-L1x196-6 / FS-L2X196-6
材质：Q235钢材
高度：6米
灯杆：方杆/直杆（订购时请说明要求）
灯杆直径：单头：114mm（直杆） 双头：165mm（直杆）
灯杆厚度：3mm
处理工艺：镀锌后喷防腐防锈户外漆
灯具整体包含：两套196wLED灯头、6米灯杆，预埋件，灯杆内电缆及配套螺丝。
施工注意事项：
基础的尺寸为：180X 180 X 650mm
挖基础坑时需要挖：600 X 600mm（宽） X 1200mm（深） 左右大小的坑，灌水泥时要把带螺杆部分露出来50mm，并且把有螺纹部分用胶布包起来，避免螺纹沾到水泥，给后期施工带来不必要的麻烦。
