| 加工定制 | 是 | 品牌 | 祥都 | 型号 | ZJHP |
| 材质 | 碳钢 | 连接形式 | 法兰 | 公称通径 | 20-300（mm） |
| 适用介质 | 水,蒸汽,油品 | 压力环境 | 常压 | 工作温度 | 常温 |
| 流动方向 | 单向 | 驱动方式 | 气动 | 零部件及配件 | 执行器 |
| 形态 | 柱塞式 | 类型(通道位置) | 二通式 | 标准 | 国标 |
| 密封形式 | 硬密封型 | | |

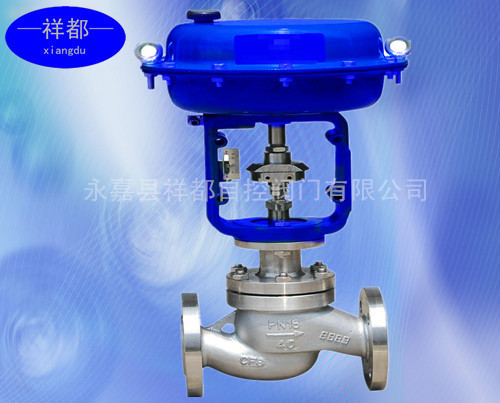

气动薄膜单座调节阀 概述：
ZJHP系列气动薄膜单座调节阀是一种顶导向单阀座调节阀，具 有结构简单、密封性能好、流量大、使用可靠等特点。有效而足够的顶部导向系统克服小开度时的震动，有效使用寿命更长。可选择多弹簧气动簿膜机构或电动执行机构等。
气动薄膜单座调节阀 技术参数及性能：
阀体部分：
| 阀体型式： | 直通铸造球型阀 |
| 公称通径： | DN20 、25 、32 、40 、50 、65 、80 、100 、200 |
| 公称压力： | PN 1.6、2.5、4.0、6.4、10.0Mpa |
| ANSI 150、300、 600Lb |
| JIS 10K、20K、30K、40K |
| 连接方式： | 法兰：FF、RF、RTJ、等 |
| 螺纹：（适用于 1”以下） |
| 焊接：SW、BW |
| 法兰距： | 符合IEC 534 |
| 阀盖形式： | 标准型、加长型（散热、低温、波纹管密封） |
| 填 料： | V型聚四氟乙烯、柔性石墨填料等 |
| 密封垫： | 金属夹石墨密封垫、聚四氟乙烯垫 |
| 执行机构： | 气动：多弹簧执行机构 、单弹簧执行机构 |
| 电动：3810L系列 、PSL系列 |
阀内部件：
| 阀芯型式： | 单座柱塞 |
| 流量特性： | 等百分比、线性 、快开 |
| 内件材质： | 标准材质组合及使用温度、压力范围请参阅附录 |
表1．可提供的用户选择
| 阀体 | 型式 | 直通 | 阀盖 | 型式 | 标准、加长型 |
| 材质 | WCB、WC9、304、316等 | 材质 | WCB、WC9、304、316等 |
| 阀芯 | 特性 | 直线、等百分比、快开 | 填料 | “V”型PTFE、柔性石墨、波纹管 |
| 材质 | 304、304+STL/PTFE、316、316+STL/PTFE |
| 执行器 | 气动:见表8 |
| 电动:见表7 |
| 定位器 | 电气阀门定位器、智能型数字定位器 |
| 附件 | 电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等 |
气动薄膜单座调节阀 材料及内部结构表2．本体材质为碳钢 | 1 | 阀体 | WCB | LCB | WC9 | | 2 | 垫片 | 316+石墨/PTEF | | 3 | 螺栓 | 35 | 40MnB | 25Cr2Mo1VA | | 4 | 阀座 | 304 | 304 | 304 | | 5 | 阀芯（杆） | 304 | 304 | 304 | | 6 | 垫片 | 316+石墨/PTEF | | 7 | 导向套 | 304 | 304 | 304 | | 8 | 阀盖 | WCB | LCB | WC9 | | 9 | 螺母 | 25 | 35 | 25Cr2Mo1VA | | 10 | 填料垫 | 304 | 304 | 304 | | 11 | 填料 | PTFE/柔性石墨 | | 12 | 压套螺母 | 304 | 304 | 304 |
表3．本体材质为不锈钢 | 1 | 阀体 | CF8 | CF8M | CF3M | | 2 | 垫片 | 316+石墨/PTEF | | 3 | 螺栓 | 304 | 316 | 316L | | 4 | 阀座 | 304 | 316 | 316L | | 5 | 阀芯（杆） | 304 | 316 | 316L | | 6 | 垫片 | 316+石墨/PTEF | | 7 | 导向套 | 304 | 316 | 316L | | 8 | 阀盖 | CF8 | CF8M | CF3M | | 9 | 螺母 | 304 | 316 | 316L | | 10 | 填料垫 | 304 | 316 | 316L | | 11 | 填料 | PTFE/柔性石墨 | | 12 | 压套螺母 | 304 | 316 | 316L |
|
