| 品牌 | 祥都 | 材质 | 碳钢 | 型号 | Y42X |
| 连接形式 | 法兰 | 适用介质 | 水 | 公称通径 | 20-300 |
| 结构形式 | 活塞式 | 压力环境 | 常压 | 工作温度 | 常温 |
| 标准 | 国标 | 流动方向 | 单向 | 驱动方式 | 水力控制 |
| 零部件及配件 | 配件 | 形态 | 隔膜式 | 类型(通道位置) | 二通式 |

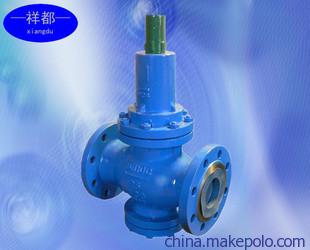

Y42X弹簧活塞式减压阀介绍
Y42X型弹簧活塞式减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。该减压阀在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
Y42X弹簧活塞式减压阀--外形尺寸(PN1.0-2.5)
公称通径DN | 外 形 尺 寸 |
L | H | Hl |
15 | 160 | 265 | 100 |
20 | 160 | 265 | 100 |
25 | 180 | 285 | 110 |
32 | 200 | 285 | 110 |
40 | 220 | 320 | 120 |
50 | 250 | 320 | 120 |
65 | 280 | 335 | 140 |
80 | 310 | 425 | 165 |
100 | 350 | 445 | 185 |
125 | 400 | 590 | 225 |
150 | 450 | 625 | 260 |
200 | 500 | 680 | 280 |
250 | 650 | 855 | 335 |
300 | 800 | 935 | 385 |
350 | 850 | 1015 | 430 |
400 | 900 | 1095 | 455 |
450 | 900 | 1165 | 500 |
500 | 950 | 1205 | 525 |
