主要特点
● 开关电源控制芯片采用进口级IC，其余元件则采用进口工业等级器件，充电机的原理设计优化合理，生产工艺严格完善，保证机器的可靠性和稳定性。
● 严格按照蓄电池充电特性曲线进行充电，设计的充电程式是“(预设)恒流充电→(到达均充稳压值)恒压减流→(自动判别转为)浮充”，具有充电速度快、充电还原效率高、无需人工值守、超长时间充电无过充电危险、确保蓄电池使用寿命等优点。
● 充电电流可在(5～40)A范围内分10档选定，且不受输入交流电压变化的影响，在恒流充电期间电流维持不变，无需人为再调整。
● 12V/24V蓄电池自动识别，只要将12V或24V蓄电池接入充电机的输出端，充电机自适应调整自己的输出电压，无需人工选择，避免操作失误。
● 交、直流兼容输入，而且输入电压范围宽。
● 设有输出短路及电池极性反接保护，该功能采用电磁式空气开关保护，反应速度快、寿命长。机内还设有智能温控风扇散热和过热自动关机保护功能，确保用户放心安全使用。
● 设有蓄电池容量显示,电池容量状态一目了然。
● 可用作汽车或发电机等设备的辅助启动电源及补充充电电源。
主要技术参数
● 输入电压：交、直流兼容：AC(176～264)V，(45～450)Hz；DC(250～370)V。
● 充电电流：5A、8A、11A、15A、19A、23A、27A、31A、40A共10挡选择。
● 充电程式：恒流→(恒压)均充减流→(恒压)浮充。
● 均充电压：15.5V/31V(开启电池)；14.5/29V(全密封免维护电池)；用户购买时请注明。
● 浮充电压：13.5V/27V。
● 电池电压识别：内设一个18V的阀值电压，小于阀值判为12V电池，大于阀值判为24V电池。
● 环境条件：工作温度：(-5～45)℃；贮存温度：(-10～45)℃；
相对湿度：90％(40±2℃)；大气压力：(70～106)kPa。
● 外形尺寸：230(宽)×65(高)×200(深)mm。
● 整机重量：净重3kg。
● 效率：≥86％。
● 功率因数：≥0.85。
● 绝缘强度：输入对外壳和对输出≥AC1500V；输出对外壳≥AC500V。
● 平均无故障时间(MTBF)：≥50000h。
● 过热关机温度阈值：(75～80)℃。
四、快速充电原理及前面板简介
① 快速充电原理简介，参见图1
充电机以所选择充电电流的约五分之一作为均充-浮充转换的判别阈值，大于阈值处于均充状态，小于阈值处于浮充状态。如图所示的充电过程是：充电早期以所选的充电电流对蓄电池进行恒流充电；当蓄电池电压到达充电机的均充稳压值(15V或30V)时自动转为恒压减流充电；当电流减小至均充/浮充的转换阈值时则自动转为浮充电(稳压在13.5V或27V),此时因蓄电池端电压高于充电机的稳压值，充电电流有一段时间为零；一般可认定此时蓄电池已充满，完成充电。若继续充电，经过一段时间后，会逐渐出现维持浮充状态的涓流。设计成上述的充电特性，即先以较高的(均充)稳压电压使蓄电池组的每格电池都能够较快地充分地充满电，继而以较低的(浮充)维持电压使蓄电池避免过充电，实现无人值守或减轻操作人员工作强度。

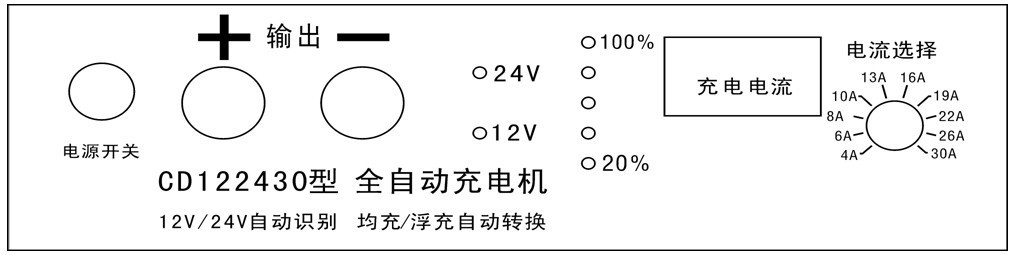

② 前面板简介，参见图2
 | |
图2中的“电源开关”是一只空气开关，当发生电池极性接反误操作时会自动跳开，保护充电机不被损坏，不过使用中应尽量避免发生此类错误。面板上共有7只发光二极管，其中“100％”一只是绿色，其他都是红色。符号“％”大约表示电池的相对容量。在输出端接有蓄电池的情况下，若“100％”绿灯亮，表示蓄电池已充满电，此时既可拆下蓄电池结束充电；也可不拆下蓄电池，维持涓流浮充电。
五、操作方法及注意事项
特别说明：只有正确接上蓄电池后，本充电机才开始正常工作！
- 1. 开箱：开箱时应检查箱内随机附件：使用说明书一份，产品保修卡一份。
- 2. 通电前检查：经过储存与运输的充电机通电前应检查运输中的受损情况，如螺丝是否松动，外观有无异样，电源线、接线柱是否震脱以及是否受潮等，如有上述现象发生应及时妥善处理。
- 3. 断开“电源开关”，接通输入电源线。
- 4. 接线：在断开“电源开关”情况下，按前面板的标记接好充电机与蓄电池的连线(导线截面积应不小于6mm2 ，或根据实际电流选择)，确认连接无误，并应特别注意检查与接线柱的连接要牢固，以避免流过大电流时发热过大。
- 5. 选择充电电流：一般按照10小时充电率选择充电电流，即
充电电流(A)=蓄电池额定容量(Ah)&pide;10(h)
例如充200Ah的蓄电池,充电电流(A)=200Ah&pide;10h=20A，可将“电流选择”开关旋至23A档；如需加快充电则可将充电电流适当调大。
- 6. 接通“电源开关”，即开始充电。随着充电的进行，5个“％”发光管会逐渐往上亮。
- 7. 充电机的散热风扇为智能温控，当机内温度超过风扇的启转温控点时，机内风扇即可启转,请务必不要挡住风扇的进、出风口。
- 8. 当机内温度过高达到过热关机温度阈值时，充电机将自动停止工作而确保不被损坏；当温度稍有下降则会自动启动恢复工作。
- 9. 前面板的“12V”或“24V”发光管其中有1只亮表示充电机已正常启动；若这2只发光管全灭，表示充电机尚未启动。启动须有3个条件：接通输入电源线，接通“电源开关”和输出端曾经接有(10～33)V的外接直流电压(包括蓄电池或其他直流电源)；一旦启动后可以撤除外接直流电压而维持启动状态。启动后若输出端短路充电机将退出启动状态。
- 10. 若需对端电压须低于10V的蓄电池充电，需用(10～33)V的外接直流电压预先触发启动本充电机。若由于蓄电池过渡放电而使电池电压过低，可选择充电机的较大电流挡试充电；若一接上蓄电池就导致充电机退出启动状态，可重复多次本条操作，以激活过渡放电的蓄电池。
- 11. 出现故障时的处理：开机后若发现工作不正常应及时断开充电机的“电源开关”和切断输入电源线，仔细检查充电机的连接是否正确，接线柱螺母有否松动，各开关、旋钮的位置是否正确，如出现用户难于处理的问题切勿擅自打开机壳。因为机内有高压电，不熟悉专业知识不要自行打开机壳修理，应及时与我公司或经销商联系维修事宜。
