产品介绍

•

• • 型号	开孔范围	剪切刀	行程	配置模具
    SYK-8A	圆孔 16-60	120KN	22mm	Φ16、Φ20、Φ26 、Φ32、Φ39 、Φ51
    SYK-15	圆孔 63-114	150KN	22mm	Φ63 、Φ76、Φ80(不含) Φ89 、Φ100、Φ114

    液压剪切力	105KN
    油泵额定工作压力	65MPA
    手动压力	0.4KN
    液压用油	20号机械油
    SYK-8（开孔厚度4mm）	尺寸16-60mm
    SYK-15（开孔厚度4mm）	尺寸63-114mm
    重量	整机11.5KG
    外型尺寸	420×245×120mm



    用 途 及 性 能

    SYK系列液压开孔器，是一种能在4mm以下的金属板 上开孔的先进手动液压工具，能够起到一般冲压设备所不能 达到的开孔作用。其操作简便、省力、速度快、加工面平整 光洁，也不受场地，位置限制均可使用，安全可靠。液压开 孔器结构轻巧、美观、易携带、可供冶金、石油、化工、电 子、电器、船舶、机械等行业安装维修电线管道、指示灯、 仪表开关等的开孔，更适用于已成型的仪表面板底板，开关 箱分线电器盒的壁面开孔之用。

    操 作 规 程

    一、待开孔工件在开孔前，先用手电钻打一个11.5㎜的引导孔。

    二、将活塞拉杆，旋进活塞缸的螺孔中，然后将垫圈套进活塞 拉杆再套进凹模。再将活塞拉杆伸进工件的引导孔，最后 拧进凸模使凸模的刀口和加工面紧密结合，凸模、工件、 凹模三者可靠固定。

    三、按顺时针方向关住回油阀，然后反复按揿加力手柄，使活 塞泵开始工作，油压上升，凹凸模之间剪切力增加，模具 在工件上剪孔，直到剪通为止。剪通后应立即停止按揿加 力手柄。

    四、按逆时针方向松开回油阀，使油压全部卸载。经过上述４ 步操作就完成了一个完整的开孔操作程序。

    五、拧下凸模，清除凹模中废板，揩干净模具。

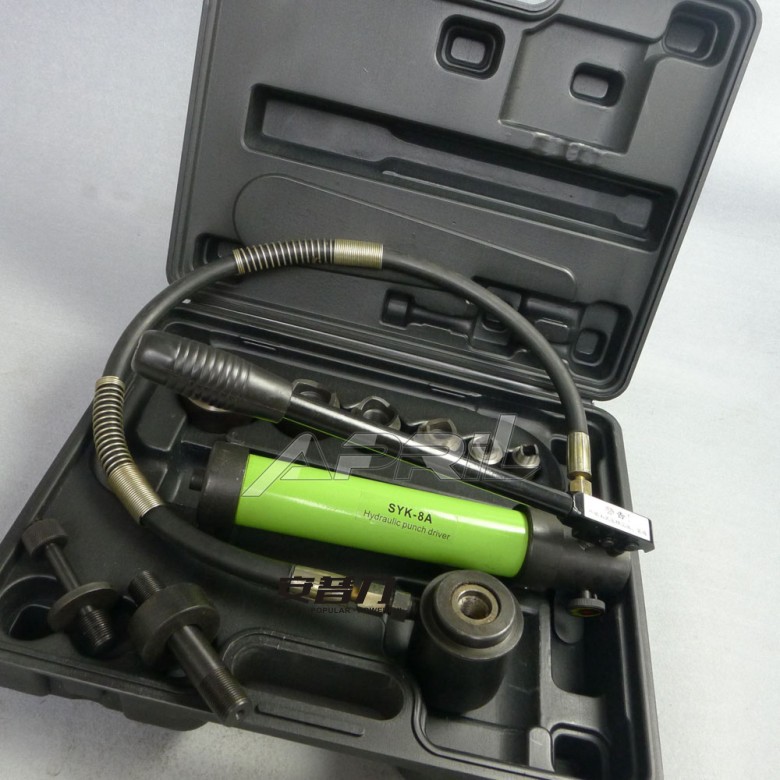

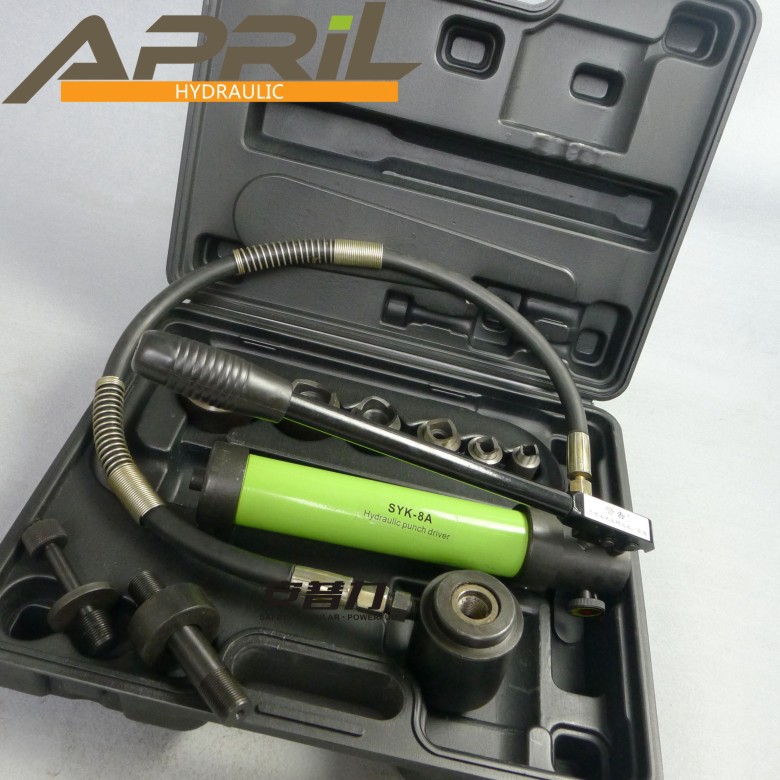

产品实拍图

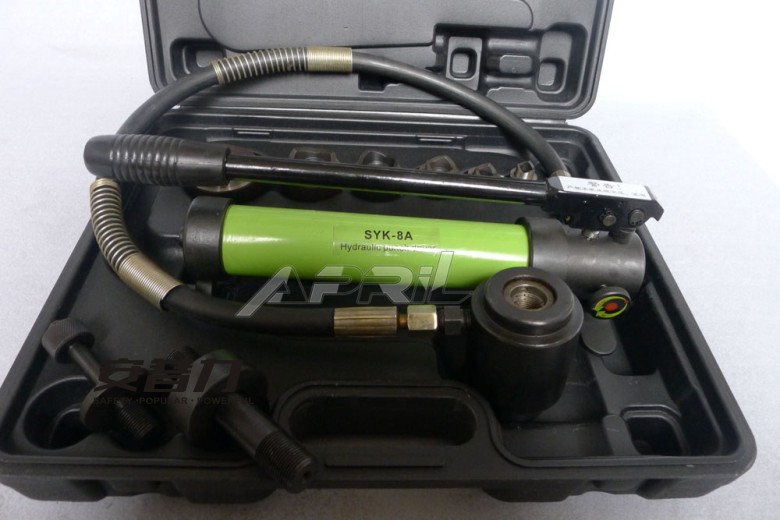

产品细节图

公司介绍

采购说明

• 1、付款方式

     可支持在线交易，银行汇款（如需请联系客服或拔打电话提供账号）

• 2、退换货政策

     七天之内在不影响二次二销售，外观无损坏的前提下。客户可自行承担运费，退换货

• 3、 发票制度说明

    标价不含税不含运费，如客户所需，可提供17%的增值税票，但要另外加含税点
