产品介绍

•  SYK-8B 液压开孔器

• • • 用 途 及 性 能：

      SYK系列液压开孔器，是一种能在4mm以下的金属板上开孔的手动液压工具，能够起到一般冲压设备所不能达到的开孔作用。其操作简便、省力、速度快、加工面平整 光洁，也不受场地，位置限制均可使用，安全可靠。液压开 孔器结构轻巧、美观、易携带、可供冶金、石油、化工、电 子、电器、船舶、机械等行业安装维修电线管道、指示灯、 仪表开关等的开孔，更适用于已成型的仪表面板底板，开关箱分线电器盒的壁面开孔之用。

      操 作 规 程

      一、待开孔工件在开孔前，先用手电钻打一个11.5㎜的引导孔。

      二、将活塞拉杆，旋进活塞缸的螺孔中，然后将垫圈套进活塞 拉杆再套进凹模。再将活塞拉杆伸进工件的引导孔，最后 拧进凸模使凸模的刀口和加工面紧密结合，凸模、工件、 凹模三者可靠固定。

      三、按顺时针方向关住回油阀，然后反复按揿加力手柄，使活 塞泵开始工作，油压上升，凹凸模之间剪切力增加，模具 在工件上剪孔，直到剪通为止。剪通后应立即停止按揿加 力手柄。

      四、按逆时针方向松开回油阀，使油压全部卸载。经过上述四个步骤操作就完成了一个完整的开孔操作程序。

      五、拧下凸模，清除凹模中废板，揩干净模具。



    • 技术参数：

      型号	开孔范围	最大剪切刀	最大行程	配置道具
      SYK-8B	圆孔￠22-￠60	120 KN	20 ㎜	￠22 ￠27.5 ￠34 ￠43 ￠49 ￠60 ㎜
      SYK-15	圆孔￠63-￠114	150 KN	20 ㎜	￠63 ￠76 ￠80 ￠89 ￠100 ￠114 ㎜



      最大液压剪切刀：	105 KN
      油泵额定工作压力：	65 MPA
      最大手动压力：	0.4 KN
      液压用油：	20号机械油
      SYK-8(开孔厚度4mm)：	尺寸22-60mm
      SYK-15(开孔厚度4mm)：	尺寸63-114mm
      重量：	Syk-8B 整机11.5kg   Syk-15 整机22kg
      外型尺寸：	420*245*120

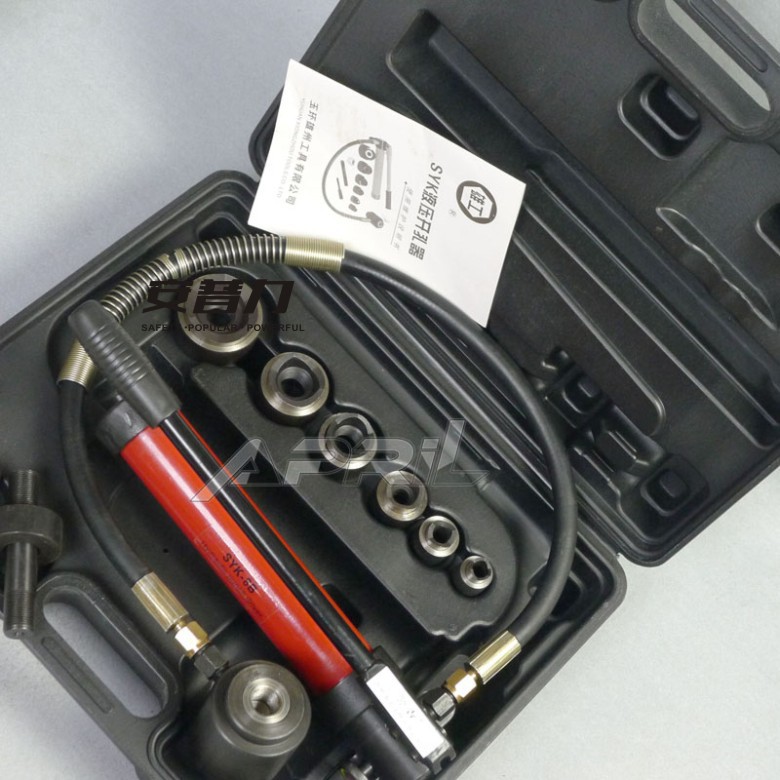

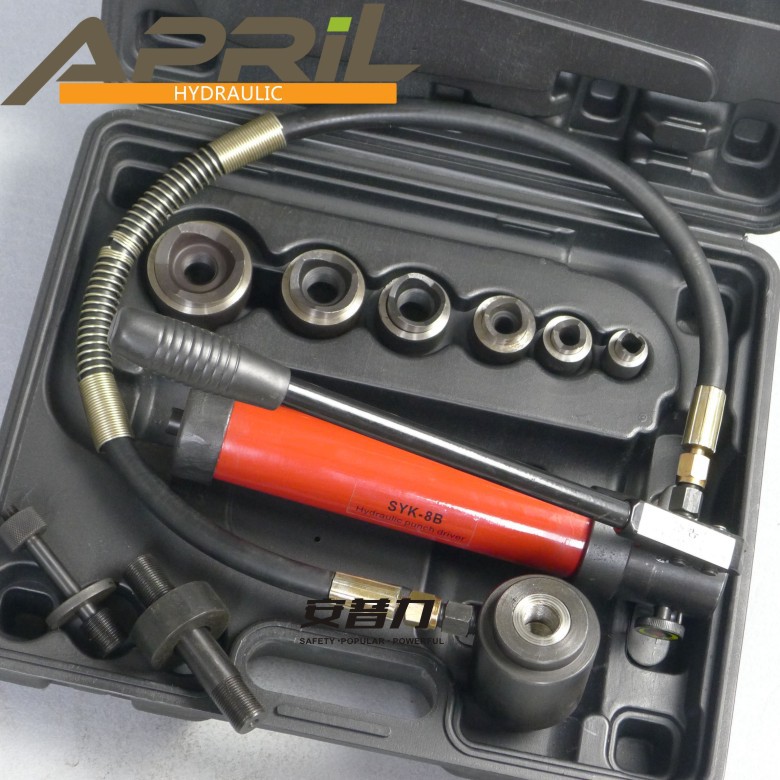

产品实拍图

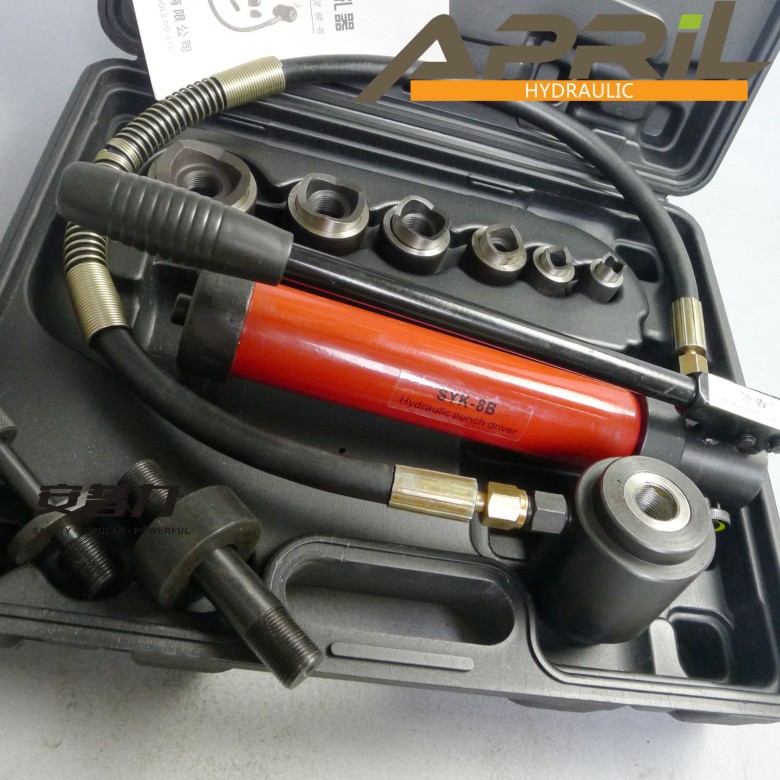

产品细节图
