直径100MM，高度40MM，安装孔M8 吸力120KG 220VAC/DC
欢迎来图来样非标定制
吸盘式电磁铁适用范围吸盘式电磁铁在通电状态下可产生强劲吸附力，把它安装在自动化设备中可对被吸附物体起到停止或移动作用。广泛应用于自动化配送生产线，分拣机器、机械手、实验设备、医疗、研磨、切割、切削等自动化加工生产线上材料或产品的输送，传递，控制简单，省力省电，安全可靠，并可进行远程操作。
使用注意事项
吸盘式电磁铁和普通强磁有很大区别，
一,要求被吸附物体表面应尽可能平整，
二, 厚度不能低于电磁铁的壁厚，
三,且吸附面积大于电磁铁吸合面，
四,不能有东西隔着，要完全接触贴合,
有效距离为零（必须贴面），间隔1毫米之外所有电磁铁吸力均很弱。
吸引力是指电磁铁吸合面与被吸附的铁块（导磁金属）完全接触之后通电产生的吸力！

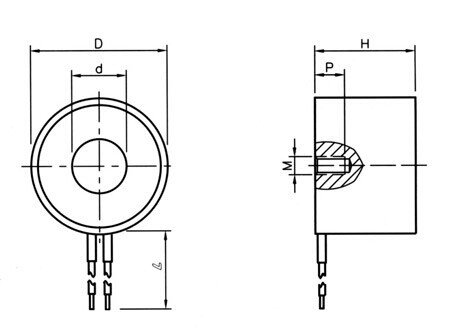

型号 | D直径 | d吸合面 | H高度 | M螺纹孔 | 功率 | 吸引力(0距离) | 24v电流 | 自重 |
mm | mm | mm | M | w | （公斤） | A | g |
XRN-P20/15 | Φ20 | Φ8 | 15 | M3 | 3 | 2.5 Kg | 0.13 | 15 |
XRN -P25/20 | Φ25 | Φ10 | 20 | M4 | 4 | 5 Kg | 0.17 | 50 |
XRN -P30/22 | Φ30 | Φ12 | 22 | M4 | 5 | 10 Kg | 0.21 | 80 |
XRN -P34/18 | Φ34 | Φ16 | 18 | M4 | 6 |
18 Kg
| 0.25 | 90 |
XRN -P40/20 | Φ40 | Φ18 | 20 | M5 | 8 | 25 Kg | 0.33 | 130 |
XRN -P49/21 | Φ49 | Φ22 | 21 | M6 | 10 |
40 Kg
| 0.42 | 230 |
XRN -P50/27 | Φ50 | Φ20 | 27 | M5 | 10 |
50 Kg
| 0.45 | 300 |
XRN -P59/34 | Φ59 | Φ27 | 34 | M8 | 12 |
70 Kg
| 0.51 | 560 |
XRN -P65/30 | Φ65 | Φ26 | 30 | M8 | 13 |
80 Kg
| 0.54 | 600 |
XRN -P80/38 | Φ80 | Φ34 | 38 | M8 | 14 | 100 Kg | 0.58 | 1100 |
XRN -P100/40 | Φ100 | Φ42 | 40 | M8 | 15 | 120 Kg | 0.63 | 1900 |
| | | | | | | | |
'
