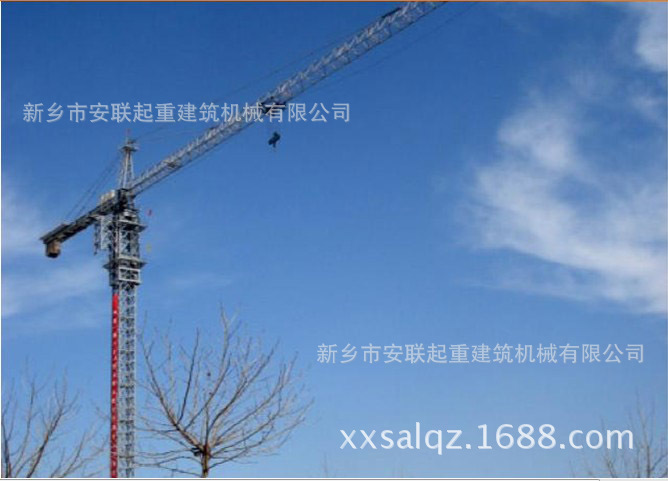

QTZ80型塔吊（5610）

额定起重力矩800KN.m

起重量6.t

工作幅度56 m

幅度起重量1.0吨

起升高度40m

附着式高度151m

起升速度57/28/6m/min

回转速度0.58/0.43r/min

变幅速度33/21m/min

平衡重6.0t

l      超长吊臂（56米）覆盖面大

l      标准节截面大（1.68*1.68）钢性好，吊重时整机平稳，摆动小

l      标准节主肢材料型号加大加固（160*160*16角钢）

l      电气系统采用国内优质或进口电气，性能稳定可靠。

l      标准节、拉杆、上下转台等部件采用CO2气体保护焊，使之熔点深，变形小

塔吊安装方法

（1）准备工作：检查路基、轨道铺设是否符合要求，埋设地锚，根据立塔旋转搬起方向、塔身总高度等情况，决定地锚的位置。地锚分主地锚和辅助地锚。主地锚是塔身立起的关键，旋转搬起塔身的全部荷载由主地锚承担，而且在拆塔时，仍需要使用地锚，所以必须认真埋设，使其达到要求的承载力，并作好防腐处理。地锚轮的中心必须与轨距的中心相一致，以保证塔身搬起过程中，始终沿轨距中心面旋转，不产生偏心，使门架均衡受力。辅助地锚的作用是在塔身搬起时，随旋转随放松钢丝绳，此地锚是做为保险钢丝绳的锚定点，以防止塔身在旋转过程中，发生向相反方向倒塔的事故。

（2）整体安装：按照说明书要求的程序，安装行走机构、门架与压铁．起重臂插在门架平台的支架轴上，按塔身卧倒组装尺寸搭好道木垛上，组装塔身、塔帽，使塔身架在道木垛上，其轴线大致与地面平行。

（3）穿绕钢丝绳：将卷扬机钢丝绳经驾驶室到塔帽的滑轮组，最后固定在起重机头部，全部绳长及两滑轮组之间距离应经计算确定。

（4）竖立塔身前：应对控制器、限位开关等电气设备进行检查，把操纵室内的活动控制盘取下，装在室外支架上，便于立塔时操作。

夹紧轨钳，并在行走轮下面楔好防滑楔。

为加强门架的刚度，可在门架两侧绑十字撑。

起动前应规定各岗职责，严格分工及指挥联络信号。主地锚的监查应由有经验的起重人员负责，当发现松动等异常现象时，要立即停车采取措施（可在地锚上增加压铁）。

开动卷扬机，使塔身离开道木垛约200mm左右，立即停机，检查各部件的受力完好情况。

竖立塔身：经过检查，确认情况正常，继续开动卷扬机，使塔身稳定竖立，辅助地锚处的钢丝绳随之松动。塔身立至60°后，随塔身重心的变化卷扬机要逐渐减速，当塔身重心接近安装铰时，卷扬机停止工作，用移动式起重机拉紧保险钢丝绳，靠塔身自重缓缓落在预先垫好的垫木上。塔身稳定后，再拉紧保险钢丝绳，使塔身稍歪，随即撤下垫木层，然后松保险钢丝绳放稳塔身。
