| 加工定制 | 是 | 品牌 | 祥都 | 型号 | VQ947 |
| 阀体材料 | 碳钢 | 工作温度 | 常温 | 公称通径 | 20-400（mm） |
| 密封材料 | 硬密封 | 阀门性能特点 | 调节 | 工作介质 | 水，蒸汽油品 |
| 公称压力 | 常压 | 连接方式 | 法兰 | 执行器性能特点 | 电动执行器 |

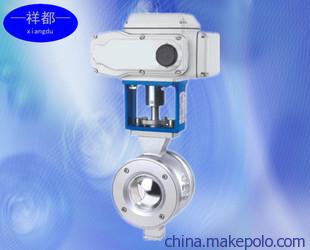

电动V型球阀概述：
VQ947电动V型球阀结构新颖、重量轻、体积小、可调比大、许用压差大、流量系数大，密封可靠使用寿命长。同时可以输出4~20mA.DC阀位反馈信号。阀座有软密封和硬密封两种，在旋转类调节阀中调节特性较好。适用于对各类气体、液体介质的调节，特别适用于含纤维、纸浆、粘稠物及含小颗粒介质的调节控制。
电动V型球阀性能
基本误差 | 回差 | 死区 | 输入信号 | 输出信号 |
全行程的
≤±2% | 全行程的
≤±2% | 全行程的
≤0.8% | 4～20mADC | 4～20mADC |
公称通径D（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
额定流量系数Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
公称压力PN（MPa） | 1.6、2.5、4.0、6.4 |
流量特性 | 近似等百分比（参见典型曲线图）、直线特性 |
阀板转角（度） | 0°～至90°（可调） |
允许泄漏量等级 | 软密封：零泄露
硬密封：≤额定Cv×0.001%
| 软密封：VI微气泡级，金属密封：≤额定CV×0.065% |
动作时间（S/90度） | 8.5～30 | 36～60 |
可调节比 | 250:1 | 300:1 |
VQ947电动V型球阀适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求选型配置电子式电动执行机构，可直接接受工业控制仪表或计算机等输出的4-20mA.DC(2-10V.DC)信号进行阀门开度控制，具有精度高（分解度200度以上）、动作可靠使用成本低的特点。
电动V型球阀外形尺寸
公称通径
DN(mm) | 尺 寸 (mm) | 对夹 | 法兰式 | L | H1 | H2 | D | D | D1 | D2 | q | Z-Φd | 25 | 64 | 110 | 85 | 65 | 14 | 4-14 | 102 | 277 | 60 | 40 | 82 | 145 | 110 | 85 | 16 | 4-18 | 114 | 305 | 75 | 50 | 100 | 160 | 125 | 110 | 16 | 4--18 | 124 | 364 | 95 | 65 | 120 | 180 | 145 | 120 | 18 | 4-18 | 145 | 379 | 105 | 80 | 131 | 195 | 160 | 135 | 20 | 8-18 | 165 | 389 | 120 | 100 | 158 | 215 | 180 | 155 | 20 | 8-18 | 194 | 402 | 140 | 125 | 180 | 245 | 210 | 185 | 22 | 8-18 | 213 | 426 | 165 | 150 | 216 | 280 | 240 | 210 | 24 | 8-23 | 229 | 453 | 185 | 200 | 268 | 335 | 295 | 265 | 26 | 12-23 | 243 | 473 | 205 | 250 | 326 | 405 | 355 | 320 | 30 | 12-25 | 297 | 540 | 240 | 300 | 460 | 460 | 410 | 3750 | 30 | 12-25 | 338 | 590 | 290 | 350 | 470 | - | - | - | - | | - | | | 400 | 525 | - | - | - | - | | - | | |
|
