SRFU104型泛塞封是一种单作用的密封件，可用做动密封，也可用于静密封，但是动密封作用更佳。它是由一个U形密封外壳和U形的耐腐蚀蓄能弹簧组成。它的安装根部加长更能承受高压的环境。它的外形轮廓是不对称的，它的内唇口与轴接触摩擦，属于动态唇口，同时带有优化的前角，提供了良好的泄漏控制，降低摩擦，延长使用寿命。
CAD图
技 术 参 数
| 密封形式 | Ø直径（mm） | P压力范围（Mpa） | T温度范围（℃） | L线速度（m/s） |
| 往复密封 | 3~2200 | ≤70 | -200~320 | ≤15 |
| 旋转密封 | 3~2200 | ≤70 | -200~320 | ≤ 3 |

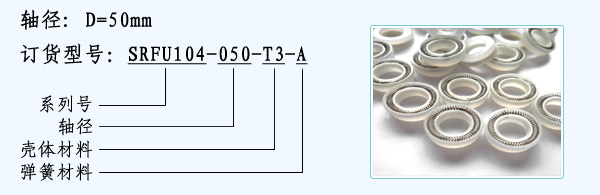

订货示例：
安装尺寸图：
安装尺寸数据：
轴径
d（h9） | 沟槽直径
D (H9) | 沟槽宽度
L=E+0.1 | 半径
r | 止口高度
X | 最大径向间隙Smax |
| 20Mpa | 40Mpa | 55Mpa | 70Mpa |
| 3.0～9.9 | D-3 | 4.3 | 0.15 | 0.4 | 0.2 | 0.1 | 0.08 | 0.05 |
| 10.0～19.9 | D-4 | 4.9 | 0.2 | 0.4 | 0.2 | 0.1 | 0.08 | 0.05 |
| 20.0～29.9 | D-5 | 5.7 | 0.25 | 0.4 | 0.25 | 0.15 | 0.01 | 0.07 |
| 30.0～39.9 | D-6 | 6.3 | 0.3 | 0.7 | 0.25 | 0.15 | 0.01 | 0.07 |
| 40.0～49.9 | D-7 | 6.9 | 0.35 | 0.7 | 0.3 | 0.2 | 0.12 | 0.08 |
| 50.0～59.9 | D-8 | 7.7 | 0.4 | 0.8 | 0.3 | 0.2 | 0.12 | 0.08 |
| 60.0～69.9 | D-9 | 8.6 | 0.45 | 0.8 | 0.4 | 0.25 | 0.15 | 0.1 |
| 70.0～79.9 | D-10 | 9.5 | 0.5 | 0.9 | 0.4 | 0.25 | 0.15 | 0.1 |
| 80.0～89.9 | D-11 | 10.8 | 0.55 | 0.9 | 0.5 | 0.30 | 0.2 | 0.12 |
| 90.0～109.9 | D-12 | 11.4 | 0.6 | 0.9 | 0.5 | 0.30 | 0.2 | 0.12 |
| 110.0～129.9 | D-13 | 12.2 | 0.65 | 1 | 0.6 | 0.35 | 0.25 | 0.14 |
| 130.0～149.9 | D-14 | 13.1 | 0.7 | 1 | 0.6 | 0.35 | 0.25 | 0.14 |
| 150.0～169.9 | D-15 | 13.8 | 0.75 | 1 | 0.7 | 0.4 | 0.3 | 0.16 |
| 170.0～189.9 | D-16 | 14.5 | 0.8 | 1 | 0.7 | 0.4 | 0.3 | 0.16 |
| 190.0～209.9 | D-17 | 15.4 | 0.85 | 1 | 0.8 | 0.45 | 0.35 | 0.18 |
| 210.0～249.9 | D-18 | 16.3 | 0.9 | 1 | 0.8 | 0.45 | 0.35 | 0.18 |
| 250.0～299.9 | D-19 | 17.1 | 0.95 | 1 | 0.9 | 0.5 | 0.4 | 0.2 |
| 300.0～2200 | D-20 | 17.9 | 1 | 1 | 0.9 | 0.5 | 0.4 | 0.2 |
配合零件表面粗糙度推荐值： 动态表面粗糙度图表：
'
