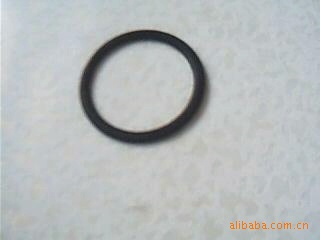

O型橡胶密封圈特征： 1、结构简单、密封性能好，O型橡胶密封圈断面结构极其简单，且有自密封作用，密封性能可靠。 2、安装方便由于O型橡胶密封圈本身及安装部位结构都极其简单，且已形成标准化，因此安装 容易。 3、适用范围广通过选用合适的橡胶材料和适当的配方设计，实现对油、水、空气、煤气及各种化学介质有效的密封作用。温度使用范围广 －60℃～＋220℃），固定使用时压力可达1500Kg/cm2(与补强环并用) 4、种类丰富适合各种用途材料，尺寸和沟槽都已标准化， O型橡胶密封圈广泛用于内燃机车、汽车、拖拉机、工程机械、机
床及各种液压气动元件等密封，可承担固定、往复和旋转运动的密封，在机械产品的密封中O型橡胶密封圈占50%以上。根据需要，可生产用于耐高温、低温真空、高压和不同介质的各种特殊用途密封圈
O型橡胶密封圈适用于液压气动系统及各种机械设备和元器件,在规定的压力.温度以及不同的液体和气体介质中,于静止或运动状态下起密封作用.
工作温度:-40~320℃. 工作压力:<10~220Kg,f/cm. 工作介质:空气.水.油. 产品硬度:40~85±2A
材质:丁睛橡胶,硅胶.氟胶.乙丙橡胶.全氟醚橡胶
尺寸系列及公差： | 单位mm |
公称
外径D | 公称
内径d | 断面直径d1 | 实际内径 | | 公称
外径D | 公称
内径d | 断面直径d1 | 实际内径 | d | 公差 | d | 公差 | 5 | 2 | 1.9±0.08 | 1.7 | ±0.12 | 110 | 105 | 3.1±0.10 | 104.5 | ±0.40 | 6 | 3 | 2.7 | 115 | 110 | 109.5 | ±0.50 | 7 | 4 | 3.7 | 120 | 115 | 114.5 | 8 | 5 | 4.7 | 125 | 120 | 119.5 | 9 | 6 | 5.7 | 130 | 125 | 124.5 | 10 | 7 | 6.7 | 135 | 130 | 129.5 | 11 | 8 | 7.7 | 140 | 135 | 134.5 | 12 | 9 | 8.7 | 145 | 140 | 139.5 | 13 | 10 | 9.7 | 150 | 145 | 144.5 | 14 | 11 | 10.7 | 155 | 150 | 149.5 | 14 | 10 | 2.4±0.09 | 9.6 | ±0.13 | 160 | 155 | 154.5 | 15 | 11 | 10.6 | 165 | 160 | 159.5 | 16 | 12 | 11.6 | 28 | 22 | 3.5±0.11 | 21.6 | ±0.20 | 18 | 14 | 13.6 | 30 | 24 | 23.6 | 19 | 15 | 14.6 | 31 | 25 | 24.6 | 20 | 16 | 15.6 | 32 | 26 | 25.6 | 22 | 18 | 17.6 | 34 | 28 | 27.6 | 24 | 20 | 19.6 | 35 | 29 | 28.6 | 25 | 21 | 20.6 | 36 | 30 | 29.6 | 26 | 22 | 21.6 | 38 | 32 | 31.6 | 28 | 23 | 3.1±0.10 | 22.5 | ±0.20 | 40 | 34 | 33.6 | 30 | 25 | 24.5 | 41 | 35 | 34.6 | 32 | 27 | 26.5 | 42 | 36 | 35.6 | 35 | 30 | 29.5 | 44 | 38 | 37.6 | 37 | 32 | 31.5 | 45 | 39 | 38.6 | 40 | 35 | 34.5 | 46 | 40 | 39.6 | 45 | 40 | 39.5 | 48 | 42 | 41.6 | 50 | 45 | 44.5 | 50 | 44 | 43.6 | 55 | 50 | 49.5 | 51 | 45 | 44.6 | 60 | 55 | 54.5 | ±0.40 | 54 | 48 | 47.6 | 63 | 58 | 57.5 | 55 | 49 | 48.6 | 65 | 60 | 59.5 | 56 | 50 | 49.6 | 68 | 63 | 62.5 | 50 | 40 | 5.7±0.14 | 39.4 | ±0.40 | 70 | 65 | 64.5 | 55 | 45 | 44.4 | 75 | 70 | 69.5 | 60 | 50 | 49.4 | 80 | 75 | 74.5 | 63 | 53 | 52.4 | 85 | 80 | 79.5 | 65 | 55 | 54.4 | 90 | 85 | 84.5 | 70 | 60 | 59.4 | 95 | 90 | 89.5 | 73 | 63 | 62.4 | 100 | 95 | 94.5 | 75 | 65 | 64.4 | 105 | 100 | 99.5 | 80 | 70 | 69.4 |
|
尺寸系列及公差： | 单位mm |
公称
外径D | 公称
内径d | 断面直径d1 | 实际内径 | | 公称
外径D | 公称
内径d | 断面直径d1 | 实际内径 | d | 公差 | d | 公差 | 85 | 75 | 5.7±0.14 | 74.4 | ±0.40 | 195 | 180 | 8.6±0.16 | 179.1 | ±0.80 | 90 | 80 | 79.4 | 200 | 185 | 184.1 | 95 | 85 | 84.4 | 205 | 190 | 189.1 | 100 | 90 | 89.4 | 210 | 195 | 194.1 | 105 | 95 | 94.4 | 215 | 200 | 199.1 | 110 | 100 | 99.4 | 220 | 205 | 204.1 | 115 | 105 | 104.4 | 225 | 210 | 209.1 | 120 | 110 | 109.4 | ±0.50 | 230 | 215 | 214.1 | 125 | 115 | 114.4 | 235 | 220 | 219.1 | 130 | 120 | 119.4 | 240 | 225 | 224.1 | 135 | 125 | 124.4 | 245 | 230 | 229.1 | 140 | 130 | 129.4 | 250 | 235 | 234.1 | 145 | 135 | 134.4 | 255 | 240 | 239.1 | 150 | 140 | 139.4 | 260 | 245 | 244.1 | ±1.00 | 155 | 145 | 144.4 | 265 | 250 | 249.1 | 160 | 150 | 149.4 | 275 | 260 | 259.1 | 165 | 155 | 154.3 | ±0.80 | 280 | 265 | 264.1 | 170 | 160 | 159.3 | 290 | 275 | 274.1 | 175 | 165 | 164.3 | 295 | 280 | 279.1 | 180 | 170 | 169.3 | 300 | 285 | 284.1 | 185 | 175 | 174.3 | 305 | 290 | 289.1 | 190 | 180 | 179.3 | 315 | 300 | 299.3 | 195 | 185 | 184.3 | 320 | 305 | 304.3 | 200 | 190 | 189.3 | 330 | 315 | 314.3 | 205 | 195 | 194.3 | 335 | 320 | 319.3 | 210 | 200 | 199.3 | 350 | 335 | 334.3 | 220 | 210 | 209.3 | 355 | 340 | 339.3 | 230 | 220 | 219.3 | 360 | 345 | 344.3 | 240 | 230 | 229.3 | 370 | 355 | 354.3 | 250 | 240 | 239.3 | 375 | 360 | 359.3 | 260 | 250 | 249.3 | ±1.00 | 380 | 365 | 364.3 | 270 | 260 | 259.3 | 390 | 375 | 374.3 | 280 | 270 | 269.3 | 395 | 380 | 379.3 | 290 | 280 | 279.3 | 400 | 385 | 384.3 | 300 | 290 | 289.3 | 415 | 400 | 399.3 | 170 | 155 | 8.6±0.16 | 154.1 | ±0.80 | 420 | 405 | 404.3 | ±1.20 | 175 | 160 | 159.1 | 450 | 435 | 434.3 | 180 | 165 | 164.1 | 480 | 465 | 464.3 | 185 | 170 | 169.1 | 500 | 485 | 484.3 | 190 | 175 | 174.1 | 标记示例：O型圈D*d1 GB1235-76 |
|
及异形橡胶密封制品。
