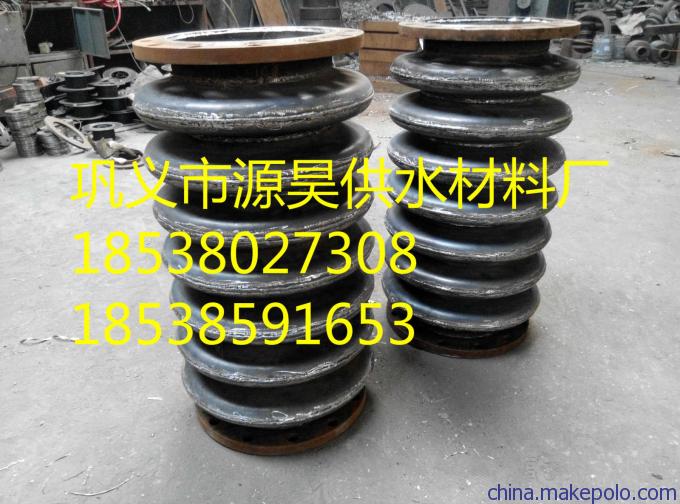

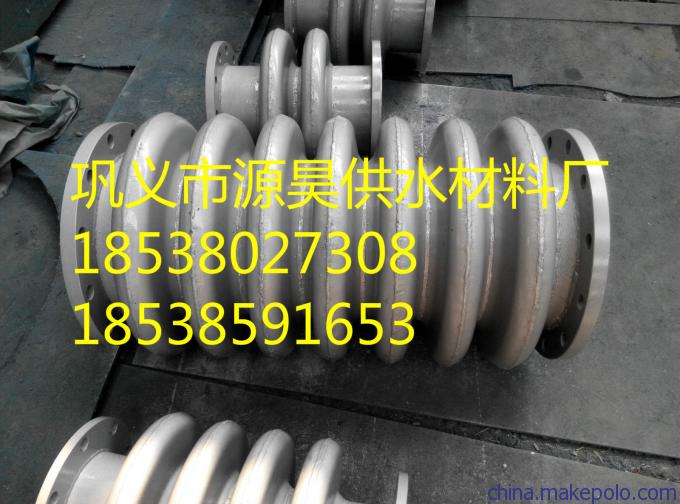

大波纹板盒补偿器由法兰、导流筒、金属波体、接管等附件组成。属于一种补偿器的一种。利用其工作主体波纹管的有效伸缩变形，以吸收管道轴向、横向、角向热变形，也方便管道的安装与拆卸同时也可以吸收地震、地陷对管道的影响。在现代的水暖管道中比较常用。

　　板盒型可限位式管道补偿器是管道安装的重要部件之一，该补偿器具有体积小，安装方便，占地面积小，降低劳动强度，省工、省力、省料，实用性强等优点。伸缩量在60-120mm，不渗，不漏，无填料，伸缩性能好，安全可靠，并能节省维修工作量，同时安装时可不设胀力井，降低工程造价，该补偿器结构新颖、合理，无易损件，体积小，重量轻，便于安装运输，是管道安装理想的产品。

设计、施工要求：

1、本产品使用压力在1.6MPa以下，使用介质：热水、蒸汽、煤气、各种油，温度与管道相同，高层建筑使用最佳；

2、本产品最大推力0.8-1.2T，使用疲劳寿命6500次；
3、本产品可广泛应用于架空管道、地沟管道、直埋管道；
4、补偿器转向支架可设可不设；
5、本产品只限轴向安装使用（直线管道）；
6、本产品用于地沟管道时不用砌补偿器井；
7、安装时严禁在补偿器的伸缩盒上点火；
8、本产品二波予拉25mm-30mm，四波予拉50mm-60mm；
9、实践证明，在高温水热力管网上，60m以上应设二波伸缩器一个，120米以上应设四波伸缩器一个，蒸汽管道应按设计标准30m以内安装二波伸缩一个。
