HB-962Z智能双数显频率计/转速表/线速度表

      ●输入信号：开关量、电平脉冲（低电平：30V～+0.6V;高电平：+4V～+30V）

      ●外接传感器：光电对管、接近开关、霍尔传感器、角、线位移光传感器、编码器

      ●计数器向传感器外供5V、24V(负载20mA)直流电压和30mA直流电流

      ●计数器可设定倍率A、倍率b、初始值C、小数点dot,满足测量精度

      ●当前计数值、设定的计数报警值、设定的计数功能参数值掉电不丢失

      ●多种继电器输出方式，满足现场控制要求

          本产品内含加减计数、可识别相位计数（光栅表）共两种计数方式的计数器，客户在使用时请严格按说明书进行设定。

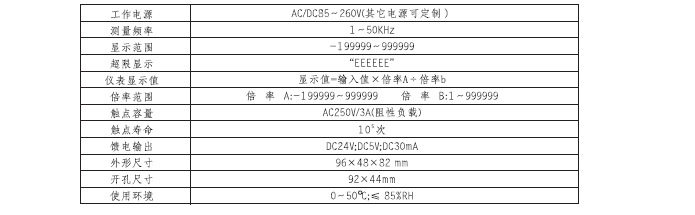

     仪表技术指标

      1.工作电源：AC/DC85～260V

      2.数码管显示：0.56英寸

      3.继电器触点容量：AC220V/3A(阻性负载）

      4.继电器触点寿命：100000次

      5.最高测量频率50Hz

      6.显示范围：0～999999

      7.超显显示：“EEEEEE"

      8.使用环境：0℃～+50℃；≤85％RH

      9.外形尺寸：96*48*82mm(模式）

      10：开孔尺寸：92*45mm

      11.计数器可设倍率A、倍率b，显示值=脉冲值xA&pide;b

一、特点

          频率计、转速表、线速度表兼容

     开关量、电平脉冲信号兼容输出

     外接光电对管、接近开关、光栅传感器、编码器等

     报警值可设定，有两路继电器独立输出

     多种继电器输出方式可选，满足各种场合测量需求

二、计数参数

三：线速度测量

     把HB96转速表按如下倍率设定、即可实现线速度测量

     倍率A=转轴周长

     倍率B=每转传感器输出脉冲数

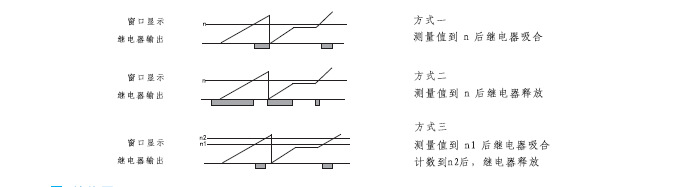

四、3种继电器动作方式图及说明

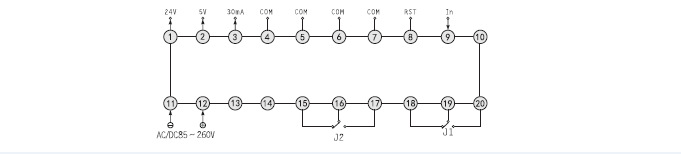

五、接线图
