【专业生产卧式活套储料仓】价格_厂家

'

中孚165型--卧式活套

（1）.低翻转托架

由托架、水平辊和立辊组成，托架为钢结构件，有δ20钢板和8#槽钢焊接而成。水平辊、立辊采用45#无缝钢管，直径Φ89，辊面长800mm，经淬火处理，硬度为HRC45-50，轴承型号：6207-2RS，水平辊辅助支撑带钢，立辊起调节带钢和导向作用，适用带钢宽≤700㎜；

（2）. 角度可调翻转托架.

由支撑架、角度调节板、可调辊和挡辊组成。支撑架为钢结构件，有δ20钢板和12#槽钢焊接而成.可调辊。挡辊采用45#无缝钢管，直径Φ89，辊面长800mm，经淬火处理，硬度为HRC45-50，轴承型号：6207-2RS。适用带钢宽≤700㎜，翻转角度可随带钢调节,将带钢水平方向转向垂直方向进入螺旋活套；

（3）.整平送料机

四轴夹送型送料机主要由传动部分、夹送部分、挡辊部分、底座部分组成。传动部分包括：齿轮箱、万向连接轴。底座部分、墙板等为δ16、δ20钢板焊接而成。夹送辊用45#无缝管，直径Φ240，辊面长800mm。适用带钢宽≤700㎜，配交流电机22KW，变频调速。

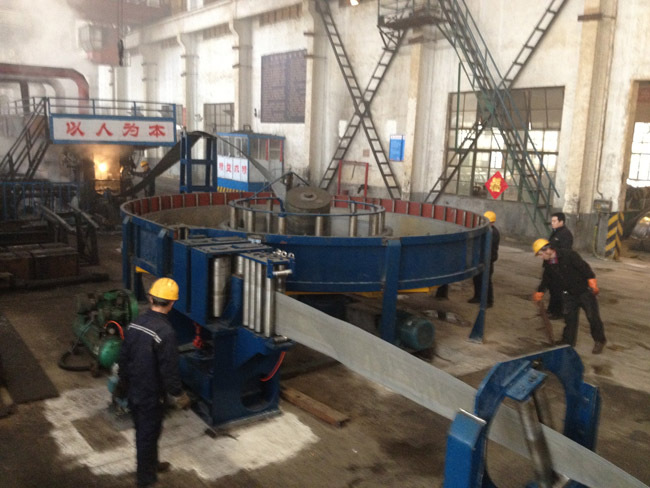

（4）.活套

用于储料装卸和驱动带钢，由动力部分、内圈部分、中立辊部分、水平辊辊部分、外圈挡辊部分、送料挡辊架等部分组成,传动部分由电机、减速箱和万向联轴器组成。立辊、水平辊采用无缝45#钢管，经淬火处理，硬度为HRC45-50。支撑板用δ20、δ30钢板焊接而成。扇形板用δ4开平板和63×63角铁焊接而成。主轴为直径Φ230、45#圆钢加工而成。水平辊、立辊用45#无缝管，表面淬火处理HRC45-50。水平辊直径Φ102，长530mm；立辊直径Φ121，长750mm。活套主轴用推力调心滚子轴承29256E，1件；圆柱滚子轴承NU240，1件；深沟球轴承6236，1件。
