GN6 GN8-12KV GN8-10KV 400A 630A 1000A 1250A户内高压隔离开关
'
|

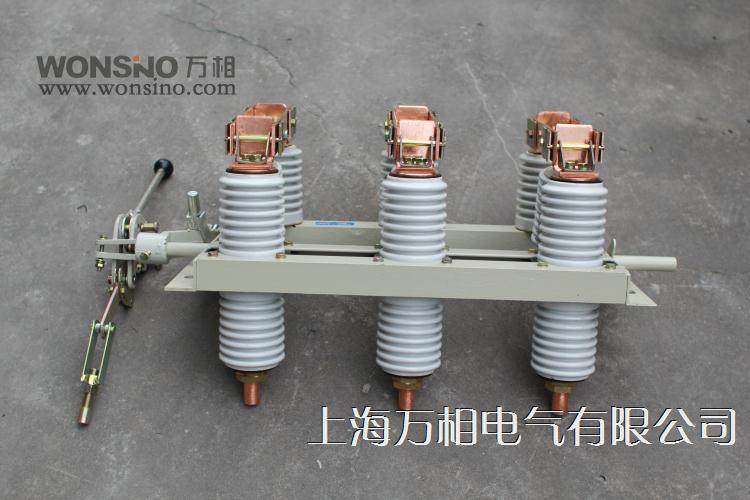

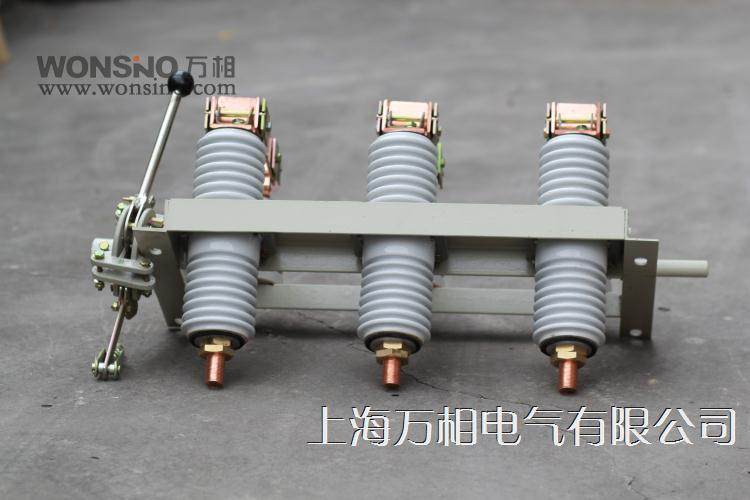

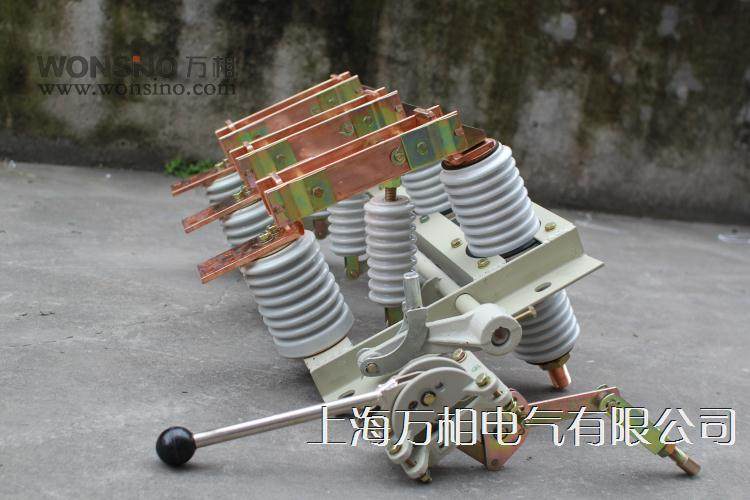

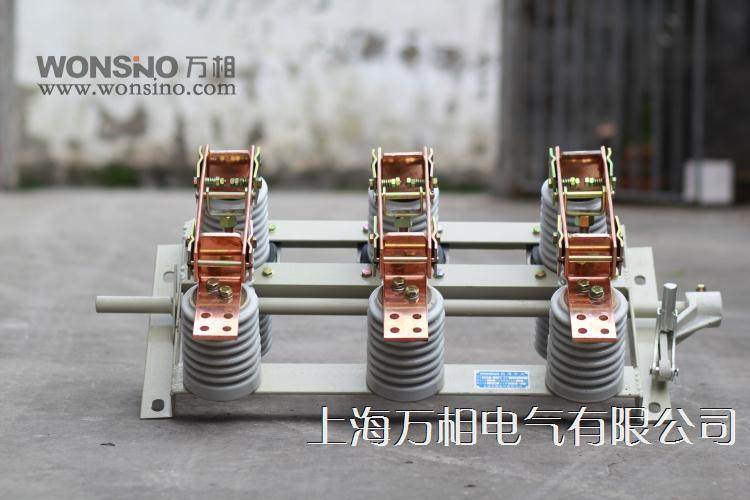

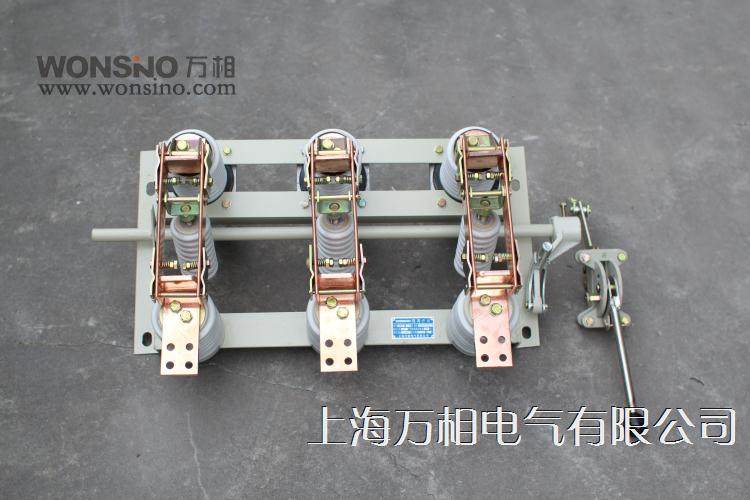

| | GN8/6-6/10T型户内隔离开关 | | ◎概述 | GN8/6-6/10T型户内隔离开关为三相交流50周波(或60周波)户内装置之用.供户内高压设备在电压无负载时,切断与闭合线路之用.其使用条件如下: (1)海拔高度不超过1000米: (2)环境温度不高于+40℃,不低于-30℃: (3)相对湿度不大于85%(+20℃) 注:当海拔高度超过1000米,或环境温度于+40℃,应遵守GB311-64"高压电气设备绝缘试验电压和试验方法"和GB763-74"交流高压电器在长期工作时的发热"等标准的规定使用此种隔离开关. | | ◎主要技术参数 | 离开关全型号 | 额定电压(千伏) | 最大工作电压(千伏) | 额定电流 安 | 极限通过电流 | 热稳定电流 | | 峰值 | 有效值 | 1秒 | 5秒 | 10秒 | | GN6-6T/200及GN8-6T/200I,II,III | 6 | 6.9 | 200 | 25.5 | 14.7 | 14.7 | 10 | 7 | | GN6-6T/400及GN8-6T/400I,II,III | 6 | 6.9 | 400 | 40 | 25 | 30 | 11 | 10 | | GN6-6T/600及GN8-6T/600I,II,III | 6 | 6.9 | 600 | 52 | 30 | 30 | 20 | 14 | GN6-10T/200及GN8-10T/200I,II,III | 10 | 11.5 | 200 | 25.5 | 24.7 | 14.7 | 10 | 7 | GN6-10T/400及GN8-10T/400I,II,III | 10 | 11.5 | 400 | 40 | 25 | 30 | 14 | 10 | GN6-10T/600及GN8-10T/600I,II,III | 10 | 11.5 | 600 | 52 | 30 | 30 | 20 | 14 | GN6-10T/1000及GN8-10T/1000I,II.III | 10 | 11.5 | 1000 | 75 | 43 | 43 | 30 | 21 |
| | ◎外形安装尺寸 | |  |  |
|
|
|
|
|
|
'
