SCM-3000 导光板网点激光打点机总体结构

SCM-3000 C02动态打标机采用进口激光器和高速光学扫描振镜以及本公司自行研制开发的线性三维动态调焦系统、硬件控制系统、打标控制软件系统和高精度恒温水冷系统。整机图如图1所示。

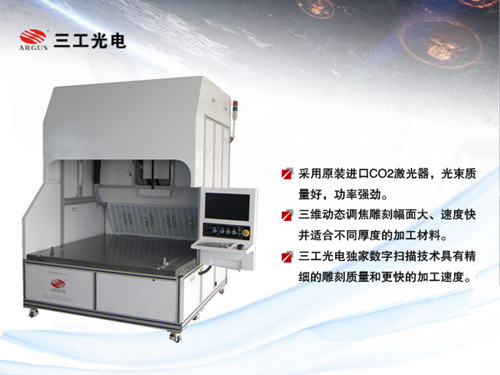

图1整机图

整机控制部分集中在主控柜部分，整机光学元器件通过完整的光路设计集中在光学主梁及方头内部。一体化冷水机（冷水机为外接设备，不在整机图中）提供整机正常工作的冷却水循环系统。二氧化碳动态系列激光打标机包括如下主要部分：

► 光学系统

► 制冷系统

► 电气控制系统

► 工控机及打标控制卡

► 打标控制软件

► 手动升降工作

SCM-3000 导光板网点激光打点机的优点

SCM-3000 C02动态打标机采用动态前聚焦技术，使聚焦后的光斑更细，速度更快，效果更好，适合大范围标刻或切割，具有以下优点：

1：SCM-3000C02动态打标机跟传统的后聚焦打标机相比不需更换不同的平场透镜来获取不同的打标范围，并且聚焦后的光斑更细。

2：全封闭免维护激光光学系统，不需调整、即装即用。

3：原装进口射频激光器，功率高，光斑质量好，功率稳定，寿命2万小时以上。

4.高精度、高速度的打标/切割性能，工作效率比同类机型提高20%。

5.专业的恒温循环工业冷却水系统使整机运行更稳定、功耗更低。

6.严格的多重保护控制设计，适用广泛的环境温度，保证激光打标系统24小时连续可靠的工作。

7.Windows界面下的应用系统，能兼容AutoCAD、CorelDraw、Photoshop等软件的文件格式，如DXF，PLT、BMP等。亦可兼容坐标系（xy坐标）的文本文档TXT格式。

8.特别适用于导光板亚克力激光打点标记应用。

导光板网点激光打点机详细参数

激光部分

型号规格           SCM-3000

激光波长           10.6um

激光功率           275W

重复精度           0.003m

加工范围           大可达1.5M×1.5M

控制部分           操作软件（激光导光板制作专业软件）

操作系统           Windows 7/WindowsXP

图形格式支持      可兼容各种常用导光板设计软件,并自动优化处理各种参数

软件特点

1.各种网点自动生成

2.网点大小及网点间距可自动渐变

3.集多种加工方式于一身:网点,位图、划线、切割一次完成

4.可兼容各种常用导光板设计软件,并自动优化处理各种参数

5.可支持多个进光面及多种进光方式

6.可支持异形导光板的排版。

服务网点：三工光电在全国各地设有40多个代理商和办事处，产品在满足国内市场的同时还出口美国、法国、俄罗斯、波兰、日本、韩国、印度、巴基斯坦、苏丹东南亚、台湾、香港等50多个国家和地区。

以上信息仅供参考，更多详情请与我联系！

 公司名称：武汉三工光电设备制造有限公司

公司地址：武汉市东湖新技术开发区黄龙山北路东二产业园（光谷一路与黄龙山北路交汇处）三工光电设备制造基地

公司官网：http://www.sunic.com.cn

联系人：陶女士

电话：027-59722666-8013/Q:1563376021

手机：15671696583

阿里旺旺：suniclaser04

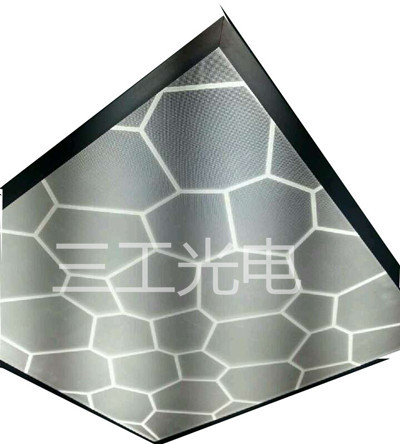

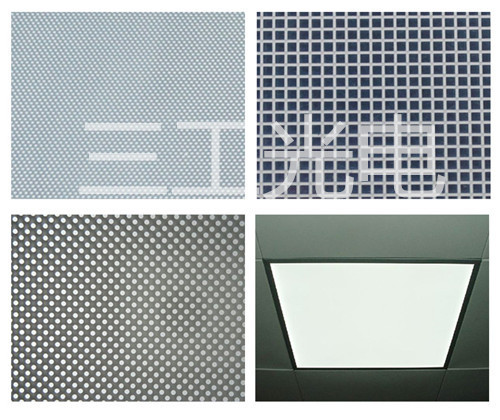

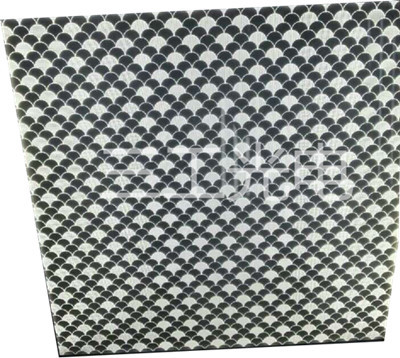

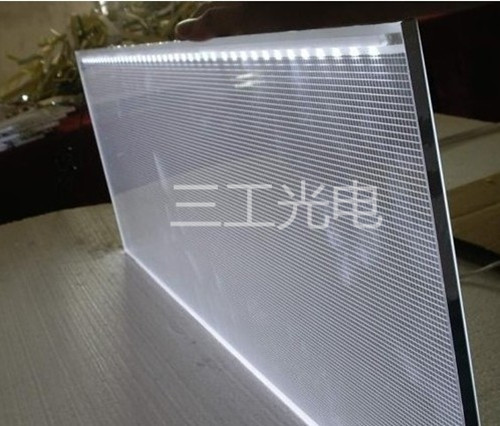

样品展示：
