产品介绍                                                                              一诺千金 智控未来

•






• 产品信息
•        >>

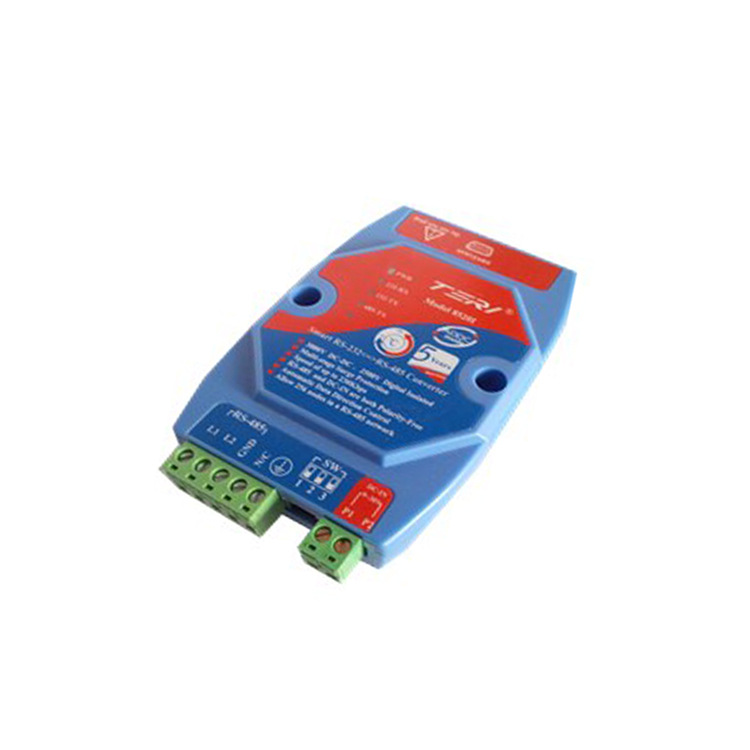

• 名称：TERI 8520I智慧型工业级多隔离有源RS232转RS485接口转换器
• 品牌：TERI
• 型号：8520I
• 产品概述
•      >>
•       Model 8520i是我司专门针对复杂电磁环境下推出的工业级智慧型隔离RS-232-RS-485接口转换器（以下简称8520i ），采用工业标准模块，提供导轨式，面板式，层叠式多种安装方式，具有高防静电，多级防雷，信号数字隔离，电源隔离，电源输入无极性，RS-485接口无极性等功能，提供高可靠，高性能，免维护，易安装，易使用的工业级接口转换解决方案。
•     8520i兼容RS-232C， RS-485标准，能够将RS-232信号转换成平衡差分的RS-485信号。通过内置的高速数字隔离芯片(iCouple)，提供高达2500Vrms的隔离电压，并带有多重浪涌保护和静电抑制功能。初级装置(气体放电管GDT)能吸收较大的浪涌冲击，对共模和差模做初级防护，次级通过过流保护PPTC和RL耦合，末级采用瞬间电压抑制器(TVS)，将残压钳位到安全范围之内，以确保后面的元器件不受瞬间脉冲高压冲击而永久损坏，能满足400V(10/700us)的冲击测试。另外提供高达3000KV的电源隔离，隔离RS-232和RS-485的电源系统，保证复杂环境下的不共地的要求。

      8520i内部独有智能控制电路(CPLD)，能实现数据自动流向控制(ADDC)，以确保在不同的波特率下，实现数据的零延时转发，而无需任何握手信号或外部软件使能。

      8520i独有smart故障侦测诊断功能。内建的5个指示灯，将转换器的工作环境分成3个部分，通过各部分指示灯的状态，可以快速定位故障原因，方便工程人员及时排障。

      8520i内建RS-485极性侦测和自动校正电路。该侦测功能在没有数据流经RS-485芯片的时候，实时监视RS-485的极性。当内部电路判断完成后，可以实现自我的极性校正，实现了RS-485的无极性通讯（Polarity Free），从而极大的方便了现场人员的调试和使用。

      8520i支持9-30V DC宽压输入，并带有过流，过压保护，实现了电源无极性输入，不需要区分电源的正负极，极大方便了现场人员的调试和使用。

产品特性                                                                              一诺千金 智控未来

•



• ● RS-485自动智能流向控制（ADDC），零延时转发

  ●速率50bps-230.4Kbps，支持多样数据格式，自动感知和调整

  ●RS-485智能感知极性，自动调整RS-485的极性，实现无极性的连接

  ●RS-485无极性和有极性可以通过拨码灵活选择

  ●3000V电源隔离系统，RS-232,RS-485端不共地，避免共模干扰

  ●2500Vrms数字信号隔离（iCouple），隔离收发及使能控制

  ●支持最大256个节点数，支持短路，开路保护

  ●9-30VDC 宽压电源输入，静态电流0.05A@9V

  ●电源输入无极性要求，任意接入电源的正负极

  ●满足400V(10/700us)防雷冲击测试，并通过FCC,CE电磁兼容认证

  ●5个指示灯的组合状态，可以快速定位故障位置，节省部署时间

  ●接口芯片 15KV ESD保护

  ●支持导轨式，面板式，层叠式安装

  ●电源和数据收发信号灯指示，方便调试和定位故障

  ●满足工业级宽温-40~+85摄氏度

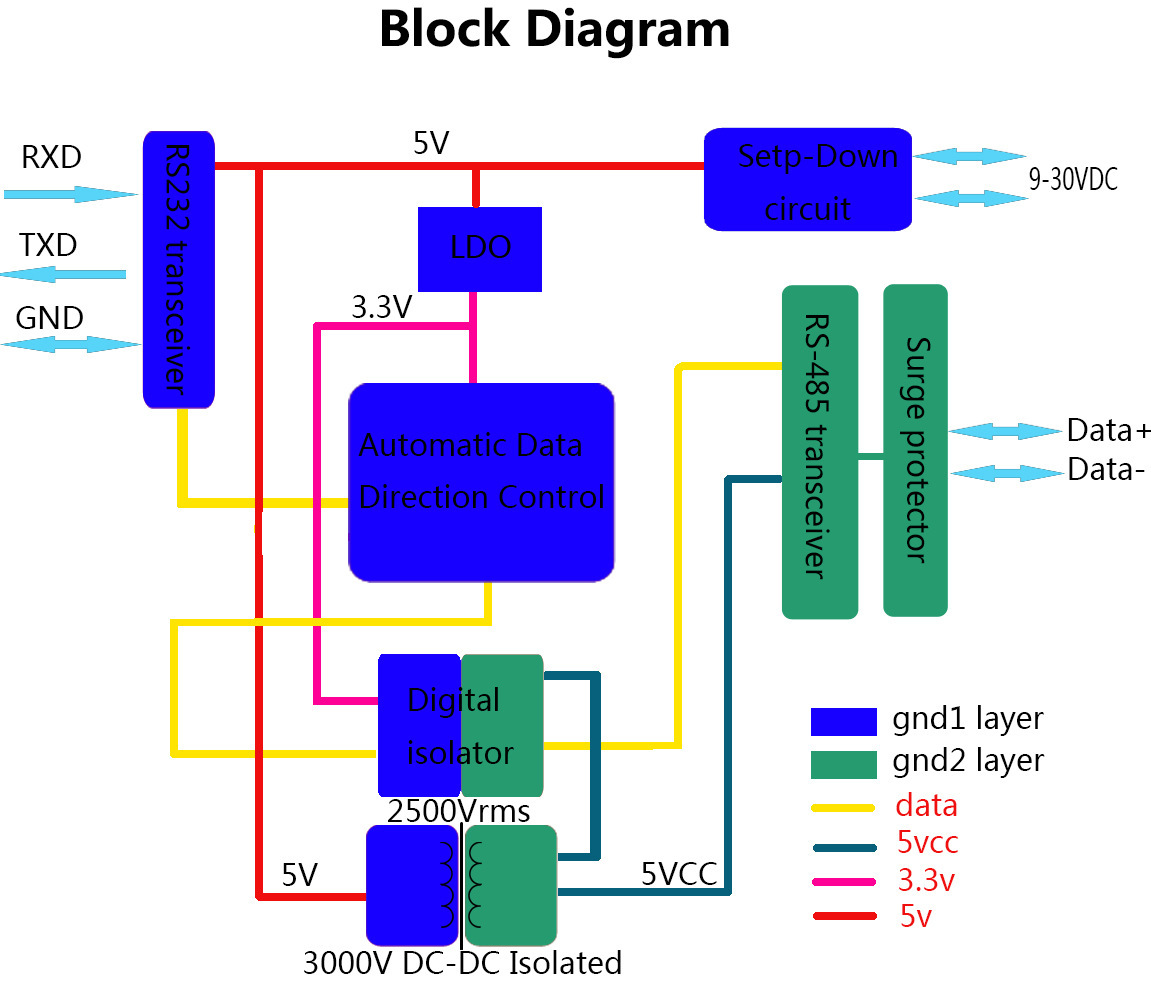

内部结构图                                                                           一诺千金 智控未来

性能指标及参数                                                                     一诺千金 智控未来

                       温馨提示：传输距离的上述参数系实验室测试值，实际与传输介质，网络阻抗和电磁环境，传输速率等均有关系。

                       在传输速率9600bps及以下的情况下，在现场经验值有如下推荐，仅供参考

指示灯及故障诊断                                                                  一诺千金 智控未来

5个指示灯分别指示PWR,232-RX,232-TX,485-TX,485-RX的状态，当没有信号或者是没有电源输入时，指示灯不亮。

1）PWR:当电源上电后，指示灯亮起，指示灯显示红色。

2）232-RX:当转换器的232芯片外部收到数据时，指示灯亮起, 指示灯显示绿色。

3）232-TX:当转换器的232芯片往外部数据发出的时候，指示灯亮起。指示灯显示黄色

4）485-TX:当转换器的485芯片往外部发送数据时候，指示灯亮起，指示灯显示绿色。

5）485-RX:当转换器的485芯片从外部收到数据时，指示灯亮起，指示灯显示黄色

常见故障排除                                                                        一诺千金 智控未来

1. POWER指示灯不亮

    a)  系统没有上电或者供电异常，检查电源接线是否牢固或是否在9-30V 的正常供电电压之内

    b)  产品电源部分损坏。返回给您的供应商维修。

2. 转换器连接了上位机和下位设备，上位机发送了数据，但是上位机收不到下位设备的反馈数据

    a)观察232-RX是否有闪烁（上位机发送数据的时候），如果没有闪烁，请检查上位机和转换器之间的连线

    b)观察485-TX是否有闪烁，如果485-TX没有闪烁，问题可能出现在转换器本身

    c)如果232-RX和485-TX均有闪烁,说明从上位机发送的数据已经经由转换器转发，如果485-RX没有闪烁，说明转换器没有收到下位 设备的反馈数据，请检查转换器和下位设备的连线。

    d)如果485-RX闪烁了，说明收到了下位设备的反馈数据，如果此时232-TX也闪烁了，说明已经将数据送往232端口，如果上位机不能接收到数据，请检查通讯协议或者通讯延时是否正常.

    依次类推，实际上我们在232芯片的RX，TX和485芯片的接收器输出和发送器输入分别都设置了两个指示灯，可以实时通过观察指示灯的状态知道在各自芯片上发生的收发数据状态，由此将转换器通讯要素分成了3个部分，上位机和232芯片之间，232芯片和485芯片之间（内部），485芯片和下位设备之间，经由指示灯的状态，能快速定位故障发生在那个部位，进而快速诊断问题所在，节省安装、调试、部署的时间。

接口定义及拨码                                                                     一诺千金 智控未来

RS-232端定义:

RS-485端定义:

拨码开关：

默认出厂拨码为1:OFF  2:OFF  3:OFF （即平衡电阻无效，RS-485工作在无极性状态)

温馨提示：

1） 当工作在有极性RS-485状态时（此时DIP 2,3均为ON），接线方式:  L1=485+ ; L2=485-

2） 当使用无极性485方式与其他有极性RS-485设备混联时，请确保该有极性485设备中至少有一个设备

    配备了RS-485的上下拉电阻，以提供一个极性标准，无极性的485才能正确自动校正极性。

3） 接线端子上面的为防雷保护的保护地，需要可靠接地，以达到最好的防雷保护效果

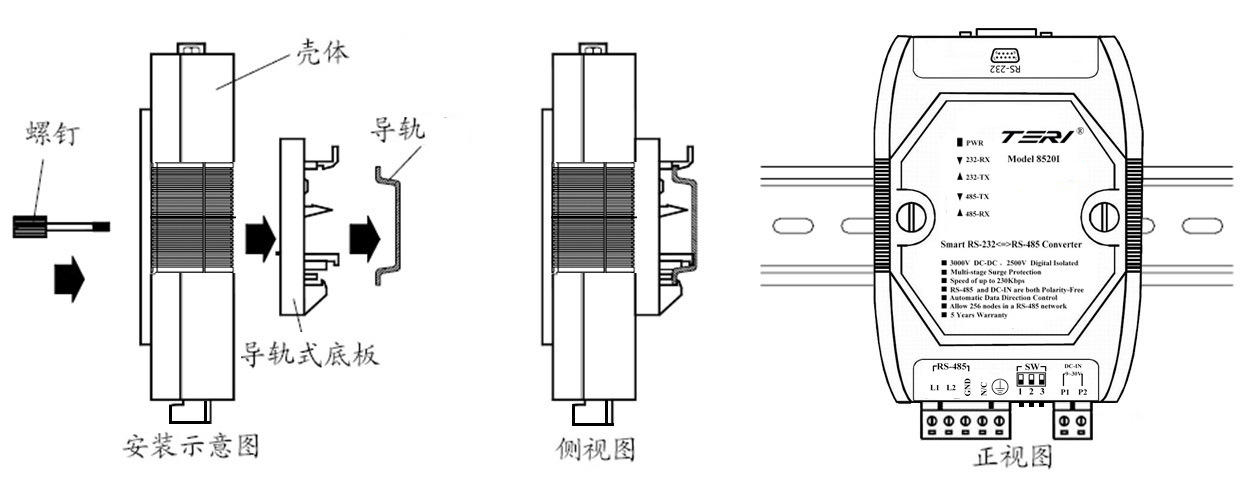

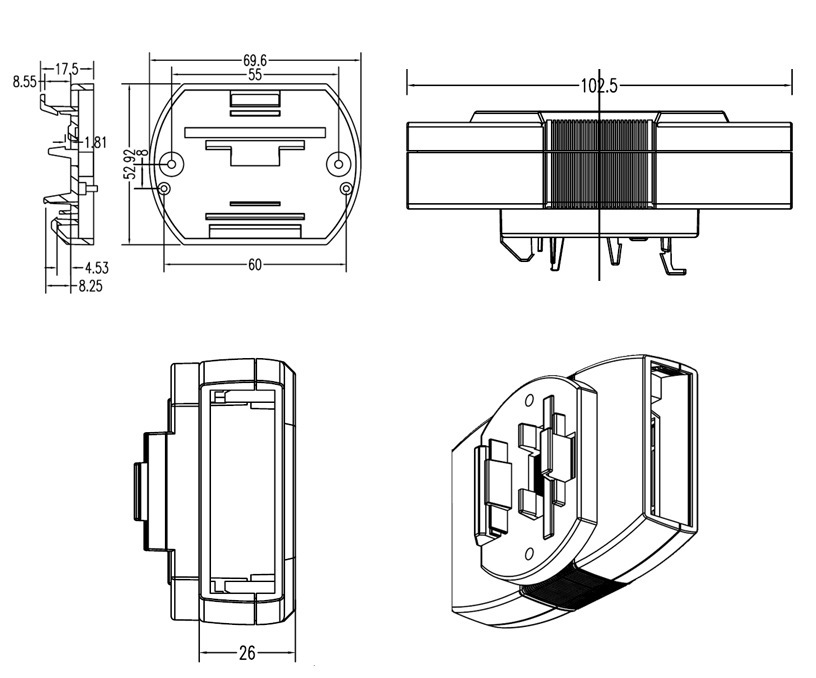

安装示意图                                                                           一诺千金 智控未来

保修和免责声明                                                                     一诺千金 智控未来

        本公司产品自出货日起提供三包服务。但经由天灾（如洪水，火灾等）环境，气候干扰，及其他误用，滥用和未经授权对零件更换或维修等行为，而导致产品发生故障或受损，则不在保修范围之列。客户购买后一个月内，如在正常安装和使用之下发生故障，本公司将无条件更换新产品。产品五年内保修。

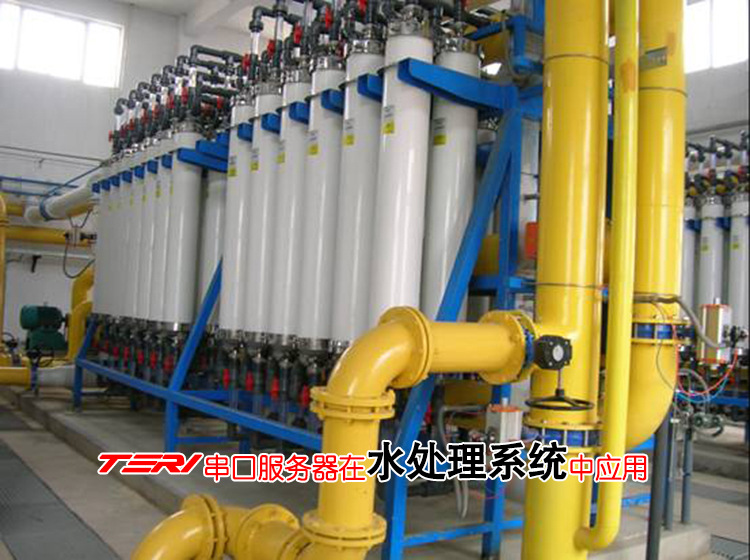

产品应用环境                                                                        一诺千金 智控未来

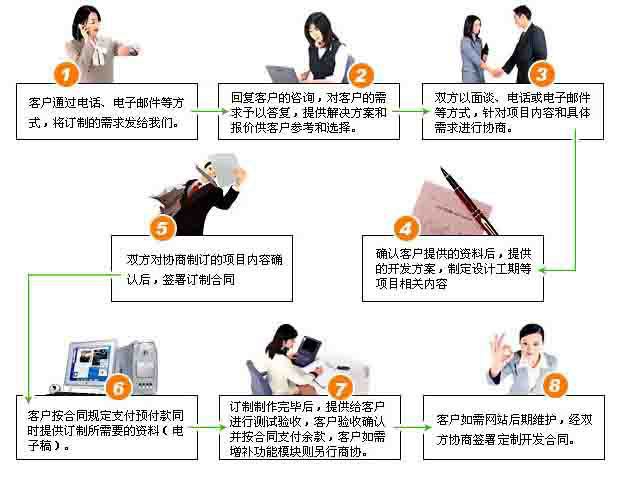

定制说明                                                                              一诺千金 智控未来

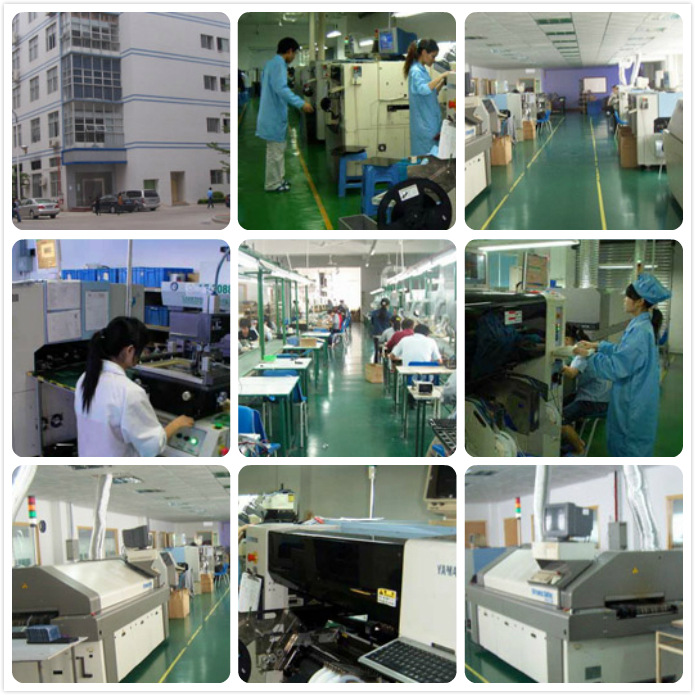

企业介绍                                                                              一诺千金 智控未来

•




•       深圳市诺控通讯技术有限公司是专业从事数据通信产品的研发、生产、销售及服务为一体的高科技公司 ，公司产品主要包括有串口联网服务器（1-64口系列串口联网服务器/联网模块），WIFI/3G串口联网服务器/联网模块/工业级无线AP ，工业级以太网交换机/核心模块，数字量／模拟量／Modbus网关/智能IO，RS-232/422/485/TTL/USB系列接口转换器，RS-485/422中继器/分配器，OEM/ODM  定制/开发。公司拥有一支高素质的管理和营销队伍，产品广泛应用于电信、移动、电力、金融、石油、交通、医疗等社会各行业，为系统集成商、工程商、生产商提供各种接口转换解决方案，为您提供完善的串口通讯解决方案。
        公司奉行科技是第一生产力的宗旨，不断吸收和借鉴国内外先进产品开发与市场运作的成功经验，发挥本公司区域化优势，逐步在扩大自主研制开发规模，逐步向系统化、多元化、系列化发展。
        公司秉承创新、务实的企业理念，竭诚给客户提供性价比更好的产品而孜孜以求。
       “红日初升，其道大光”，怀着永保青春的心，我们的团队正昂首阔步走在新世纪的阳光大道之上！
•
             一诺千金，智控未来！
                                   合作共赢，共同发展！
                                                        与时俱进，共创辉煌！
•



品牌证书                                                                              一诺千金 智控未来

订购须知                                                                              一诺千金 智控未来

• 1、TERI厂家货源正品



        诺控通讯向您保证我们商城所售全部产品均为正品厂家原货，请您放心购买！



• 2、TERI发票



       本商城为阿里巴巴认证商家，所售全部产品均可以开具正规发票，我们默认情况下不开具发票，开具发票需额外加收税点，有需要开具发票的客户可直接联系我们在线客服或销售人员。



• 3、TERI货期



       本司常规产品大量现货供货，正常工作日24-72小时正常发出，定制或者大批量订购关于货期可与我司销售人员确认详细供货周期。

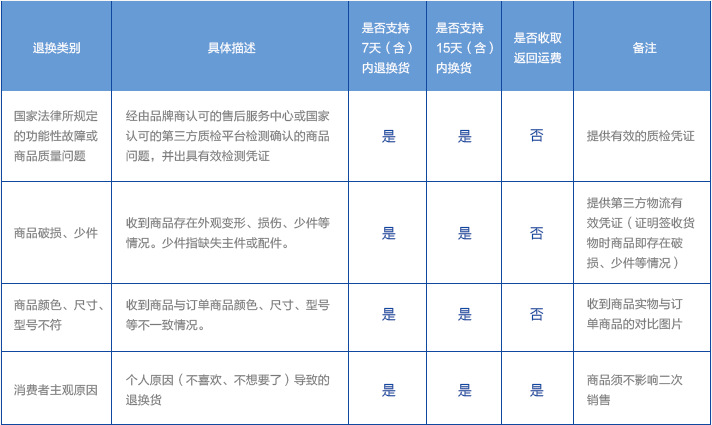

• 4、签收及退换货处理





• 5、TERI售后服务

       本商城TERI全部产品均享受7天之内包退，15天之内包换，全国联保，1年之内出现质量问题，可凭产品包装内质保卡或购货票据（复印件）寄往本司维修点进行维修。

•       若不清楚售后地址可咨询在线客服或拨打我们全国服务热线：400-800-3248
