庆禧电力科技有限公司说明书

1  产品简介

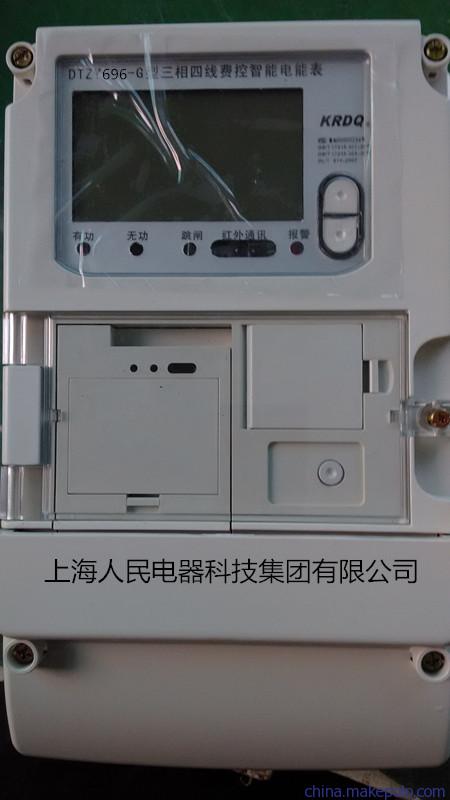

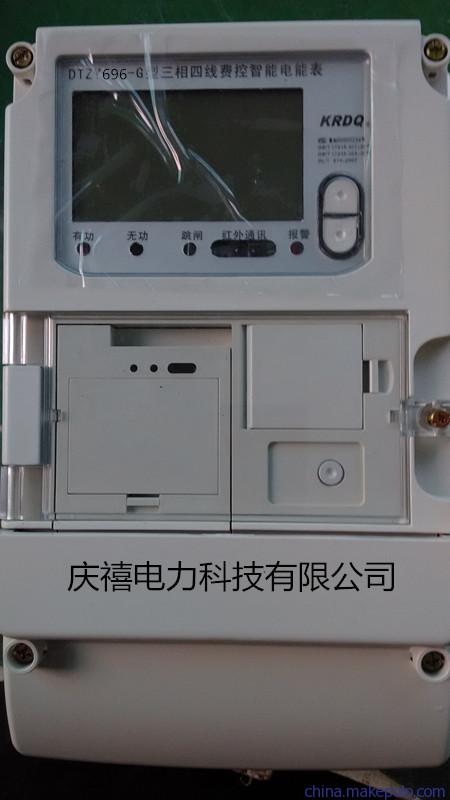

     DTZY/DSZY253-G型三相费控智能电能表是新一代网络远程费控预付费智能型高科技电能计量产品。采用了微电子技术、计算机芯片技术、现代通信技术等当今最先进的技术，支持GPRS/GSM/CDMA等公用无线通信网络技术。通过与电力负荷管理主站系统配合使用，可实现预付费控制、远程抄表、负荷控制、数据转发、异常告警等功能。广泛适用于大客户用电服务现场，是电力营销自动化系统中具有较高实用价值的网络化智能电表。

该表性能指标符合GB/T 17215.321-2008《交流电测量设备 特殊要求第21部分：1级和2级静止式有功电能表》、GB/T17215.322-2008《交流电测量设备　特殊要求第22部分：0.2S级和0.5S级静止式有功电能表》、GB/T17215.323-2008《交流电测量设备　特殊要求第23部分：2S级和3S级静止式无功电能表》和DL/T 614–2007《多功能电能表》标准，其通信符合DL/T645–2007《多功能电能表通信协议》的要求，其远程通信协议符合Q／GDW 376.1-2009《电力用户用电信息采集系统通信协议：主站与采集终端通信协议》等要求；可根据功能定制需求符合多功能电能表的各项技术要求。

● 通信信道采用高速全双工的工业级GPRS/GSM/CDMA模块，支持TCP/UDP/SMS无线网络通信方式；

●无线通信模块采用模块化设计，支持带电热拔插。通信模块更换后不需进行任何手工设置，能自动识别无线MODEM类型并自动上线；

●内嵌高速高精度的交流电压电流采集模块，采样精度高，电能计量实时精确；

●能分时计量组合有功电量，正、反有功电量及需量、组合无功，四象限无功电量，并具有485通讯、红外通讯等功能；

●电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰、且具有较强的温度自适应能力；

●三相电源供电（即线路供电方式），三相三线中的任一相或三相四线中的任两相断电时，电能表仍能正常工作；

●在失去交流电源的情况下，电能表能够保持数据和维持时钟芯片工作；

●低电源功耗。

●计量功能

1）分时计量正、反向有功电能，并存储当前、上1~12结算日总、各费率电能；

2）分时计量组合有功电能（组合有功计量方式可设置），并存储当前、上1~12结算日总、各费率电能；

3）可计量分相正、反有功电能，并存储当前、上1~12结算日正、反有功电能；

4）分时计量组合无功1、组合无功2（组合无功计量方式可设置），并存储当前、上1~12结算日总、各费率电能；

5）分时计量四象限无功电能，并存储当前、上1~12结算日总、各费率电能；

6）分时计量正、反向有功最大需量及发生时间，并存储当前、上1~12结算日总、各费率最大需量及其发生时间；

7）最大需量周期5、10、15、30、60分钟可选。

●复费率功能

1）可编程4种费率，14个时段，8个日时段表，14个年时区，10个公共假日；

2）电表具有2套时区表和2套日时段表功能；

3）电表具有时段表和结算日编程记录功能；

4）外置时钟芯片具有日历、计时和周年自动切换功能，同时具备温度补偿功能。

●本地费控、阶梯功能

1）  可根据用户用电量及当前电价计算出剩余金额，实现电表的本地费控功能

2）  报警功能。电能表按表内剩余金额分两级报警，分别为报警金额1，报警金额2。当剩余金额小于报警金额1时，液晶背光灯、报警灯同时亮，屏幕下方显示“购电”提示用户购买电量。当前剩余金额小于报警金额2时，表计自动跳闸停止供电，刷用户卡自动恢复工作。此二值可设。

3）可编程费率、阶梯电价：费率电价按尖、峰、平、谷不同的电价执行扣减剩余电费；阶梯电价按结算周期用电量执行不同的电价。两者可同时执行，也可单独执行。两者均可设。

4）可编程公摊费：按天平均扣减直致月底扣减完毕。

●显示功能

1）液晶显示；

2）具有参数自动轮显功能最多可设27项，轮显的参数及时间、顺序可任意设置；（设置内容详见附录C）

3）具有按键显示功能最多可设100项，显示内容及顺序可任意设置；（设置内容详见附录C）

4）具有停电显示功能：停电后，液晶显示自动关闭，可通过按键方式唤醒液晶显示，唤醒后如无操作，自动循环显示一遍后关闭显示；按键显示操作结束30秒后关闭显示。

5）具有背光功能，通过遥控器、按键操作和红外抄表可点亮背光，停电唤醒时背光不点亮。

●通讯功能

1）电表具有RS485接口、本地红外通讯接口、远程GPRS通讯接口，PC机或掌上电脑可同时通过多个通讯接口与电表进行通讯，真正实现多方通讯互不干扰；

2）RS485接口与电表内部实行电气隔离，并设计有防雷击电路；

3）具备一路GPRS无线公网通信信道，用户可通过后台软件可实现电能量采集，重要参变量的抄设。GPRS模块的组装方式可热拔插。

4）通讯规约参照DL/T 645-2007。

●输出功能

1）具有有、无功测试脉冲输出；

2）具有多功能输出功能，可实现1Hz时钟、需量周期更替信号、时段切换信号输出80ms±20ms的脉冲信号。三种信号输出通过软件设置。

3）控制输出：电能表可输出电脉冲或电平开关信号，控制外部报警装置或负荷开关。

●事件记录功能

1）实时测量A、B、C三相电压、电流、功率等有效值及当前频率；

●特殊功能

1）具有故障信息提示、报警（液晶、报警灯）功能；

2）具有定时冻结、瞬时冻结、约定冻结和日冻结功能；

3）电表清零前数据记录功能；

4）密码闭锁功能：密码验证3次错误后，液晶会显示“”，此时电表将自动闭锁24小时；

5）开端钮盖记录功能。

●规格型号与脉冲常数对照表

● 基本参数

l

●电气参数

●费率工作参数

●气候条件                       1.温度范围

产品在运输和拆封时不应受到剧烈冲击，并根据GB/T15464-1995《仪器仪表包装通用技术条件》规定运输和贮存。

库存和保管应在原包装条件下存放在支架上，叠放高度不应超过5层。

保存的地方应清洁，其环境温度应为0～40℃，相对湿度不超过85%，且在空气中不含有足以引起腐蚀的有害物质。

电能表自发货日起18个月内，在用户遵守说明书规定要求，且制造厂铅封仍完整的条件下，若有质量问题，我公司负责免费修理或更换。18个月后，公司保证提供售后服务。
