一、          应用 Application

固定绝缘导线和防止架空绝缘导线雷击断线的保护装置，适用于铜、铝架空绝缘导线。

Fixed insulated wires and insulated overhead conductors to

prevent the disconnection lightning protection device is suitable

for copper, aluminum overhead insulated wire.

二、规格范围Specification Range

三、性能参数Performance Parameters

1、雷击全波冲击耐受电压（峰值）KV：100

2、1min工频耐受电压（有效值）KV：50

3、工频电弧电流（有效值）KV：12.5

4、额定弯曲耐受负荷KN：5

5、电小公称爬电距离mm：360

6、穿刺部位涂有独特的防水绝缘膏

1、Full-wave lightning impulse withstand voltage (peak) KV: 100

2、1min power frequency withstand voltage (RMS) KV: 50

3、Frequency arc current (rms) KA: 12.5

4、Rated withstand bending load KN: 5

5、Small electric Nominal creepage distance mm: 360

6、Puncture site has a unique waterproof coated insulating paste

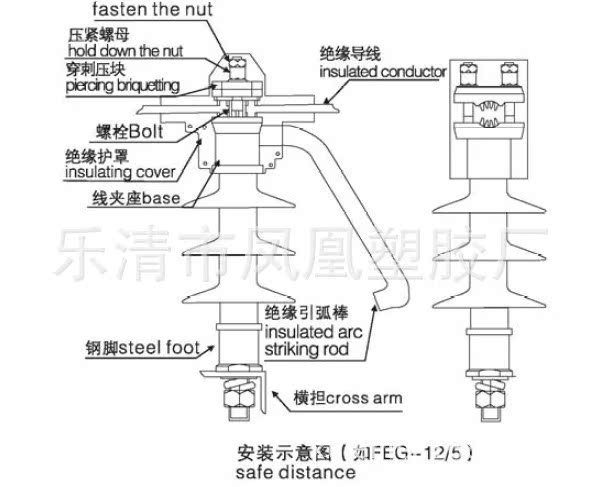

四、安装示意图Installation Diagram

五、安装说明Installation Instructions

本产品安装在横担上，扭紧螺母即可，等同传统的绝缘子的

安装方法，把引弧棒朝向负荷侧，这时，导线的外层应紧靠线槽

底部，穿刺齿应刺穿导线的绝缘层与导线的内部导电层紧密连接，

在线夹座外部安装绝缘护罩，用固定扣固定绝缘护罩。见以上安

装示意图。
