| 品牌 | 祥都 | 型号 | Q647MF | 材质 | 碳钢 |
| 连接形式 | 法兰 | 结构形式 | 固定球球阀 | 公称通径 | 50-500(mm) |
| 适用介质 | 水 | 压力环境 | 常压 | 工作温度 | 常温 |
| 标准 | 国标 | 流动方向 | 单向 | 驱动方式 | 气动 |
| 零部件及配件 | 配件 | 用途 | 截止 | 类型(通道位置) | 二通式 |
| 作用对象 | 其他 | | |
产品简介:

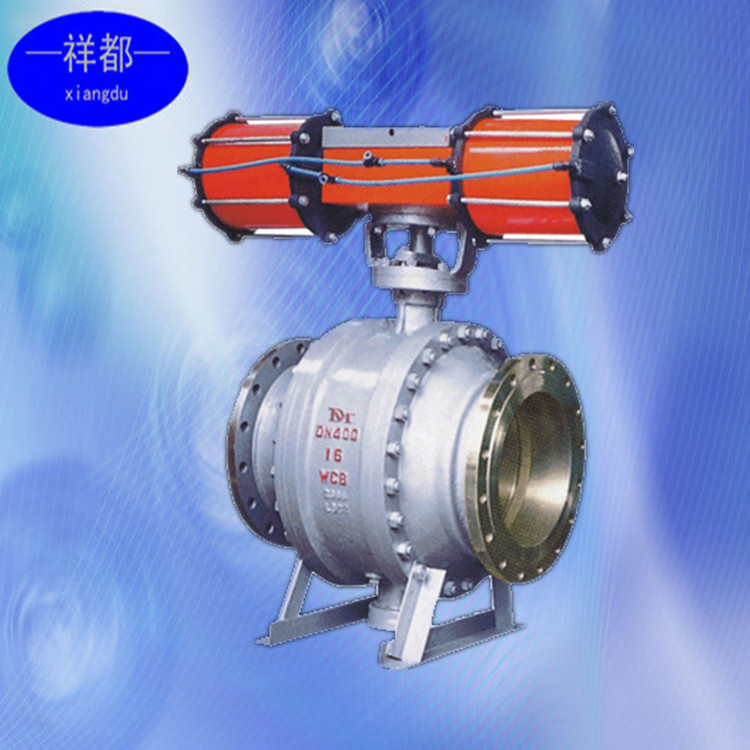

Q647MF气动固定式卸灰球阀的密封圈采用PPL耐磨密封圈,使得密封经久耐用。阀座与阀体之间采用卡套式连接能够挡住灰尘进入阀座下面,避免阀座被涨死。适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。
工作原理:
Q647M气动固定式卸灰球阀工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所有固定式球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径管道场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部设有弹簧保证阀座紧贴球体,保持密封。阀门上下阀杆均设有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔径与管线内径一致,以便管线清扫。
产品特点:
1、气动卸灰球阀的阀座带有磨损自动补偿装置,更可靠的确保球阀的密封性能;
2、密封圈采用特殊材料制成,具有耐高温、耐磨损、使用寿命长的特点;
3、阀杆采用整体锻造并调制处理,硬度达到HB220~250,阀杆采用防吹出结构设计,根据需要可加长阀杆用于埋地场所;
4、根据客户需要,卸灰球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。
5、密封副形式多样,根据不同工况可选用软密封结构、硬密封结构、防火阀座结构等结构设计;
6、根据需要可设置注脂辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封;
7、气动卸灰球阀还具有阀门结构紧凑、启闭灵活、安装维修方便等特点。
性能规范:
公称通径DN(mm) | 50-200 |
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 |
公称压力 (MPa) | 强度试验 | 2.4 | 3.75 | 6.4 |
密封试验 | 1.8 | 2.75 | 4.4 |
材料材料代号 | C | P | R |
主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
球板 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
密封圈 | 增强聚四氟乙烯对位聚苯 |
填料 | 聚四氟乙烯、柔性石墨 |
适用工况 | 适用介质 | 石灰、煤粉末、煤灰 | 硝酸类 | 醋酸类 |
适用温度 | -28℃~300℃ |
执行器 | 型号 | GT或AW系列 |
气源压力 | 0.3-0.7MPa |
执行标准 | 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验检验 |
GBT/12237 | GB12221 | GB9113 | GB9131 | GB13927 |
| | | | | | | |
安装尺寸表:
公称通径 DN(mm) | 尺寸(mm) | 执行器型号 (仅供参考) |
1.6MPa | 2.5MPa | 4.0MPa |
L | D | D1 | B | Z-ΦD | L | D | D1 | B | Z-ΦD | L | D | D1 | B | Z-ΦD | 1.6、2.5MPa | 4.0MPa |
50 | 203 | 160 | 125 | 16 | 4-18 | 216 | 160 | 125 | 20 | 4-18 | 216 | 160 | 125 | 20 | 4-18 | GTD-80 | GTD-100 |
65 | 222 | 180 | 146 | 18 | 4-18 | 241 | 180 | 145 | 22 | 8-18 | 241 | 180 | 145 | 22 | 8-18 | GTD-100 | GTD-100 |
80 | 241 | 195 | 160 | 20 | 8-18 | 283 | 195 | 160 | 22 | 8-18 | 283 | 195 | 160 | 22 | 8-18 | GTD-100 | GTD-115 |
100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 305 | 230 | 190 | 24 | 8-23 | GTD-115 | GTD-125 |
125 | 356 | 245 | 210 | 22 | 8-18 | 381 | 270 | 220 | 28 | 8-25 | 381 | 270 | 220 | 28 | 8-25 | GTD-160 | AW13 |
150 | 394 | 280 | 240 | 24 | 8-23 | 403 | 300 | 250 | 30 | 8-25 | 403 | 300 | 250 | 30 | 8-25 | GTD-90 | AW13 |
200 | 457 | 335 | 295 | 26 | 12-23 | 502 | 360 | 310 | 34 | 12-25 | 502 | 375 | 320 | 38 | 12-30 | AW17 | AW17 |
250 | 533 | 405 | 355 | 30 | 12-25 | 586 | 425 | 370 | 36 | 12-30 | | | | | | AW17 | AW20 |
300 | 610 | 460 | 410 | 30 | 12-25 | 648 | 485 | 430 | 40 | 16-30 | | | | | | AW20 | AW20 |
350 | 686 | 520 | 470 | 34 | 16-25 | 762 | 550 | 490 | 44 | 16-34 | | | | | | AW20 | AW28 |
400 | 762 | 580 | 525 | 36 | 16-30 | 838 | 610 | 550 | 48 | 16-34 | | | | | | AW28 | AW28 |
450 | 864 | 640 | 585 | 40 | 20-30 | 914 | 660 | 600 | 50 | 20-34 | | | | | | AW28 | AW35 |
500 | 914 | 705 | 650 | 44 | 20-34 | 991 | 730 | 660 | 52 | 20-41 | | | | | | AW28 | AW35 |
